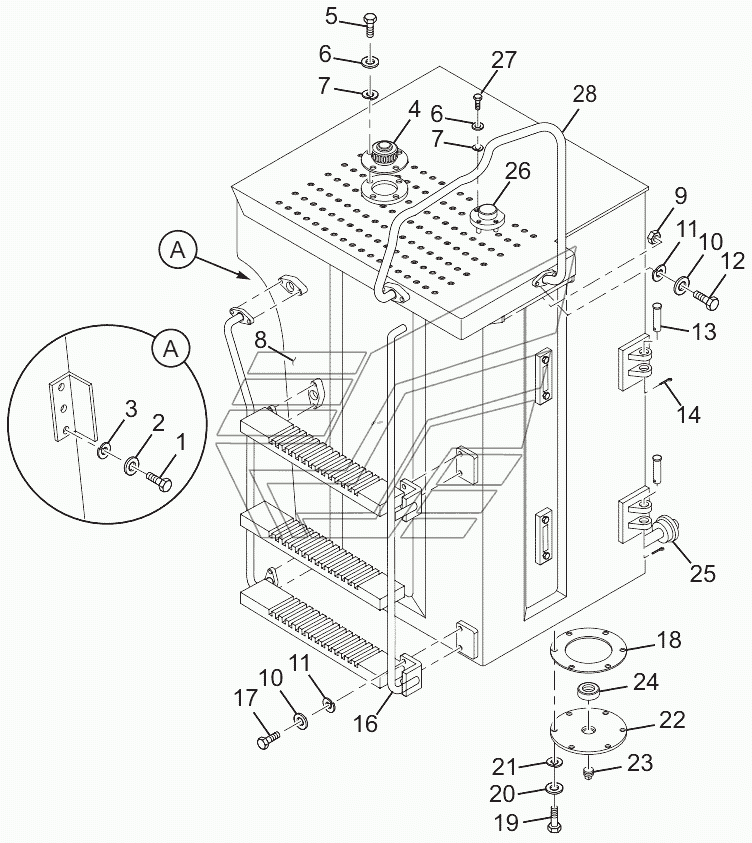

Fuel tank assembly (CDM856E.13II.08) CDM-856D. Каталог 2010г.

Tilt cylinder (CDM856E.07I.10) CDM-856D Pilot Control System (CDM856E.07I.11) CDM-856D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5783 Количество на модель: 3
GB/T5783
3
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T97.1 Количество на модель: 3
GB/T97.1
3
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T93 Количество на модель: 3
GB/T93
3
4

Номер детали на чертеже:

4

Air filter

Заводской номер: LG853.13.08.04 Количество на модель: 1
LG853.13.08.04
1
8

Номер детали на чертеже:

8

Fuel tank body

Заводской номер: CDM856E.13II.08.01 Количество на модель: 1
CDM856E.13II.08.01
1
9

Номер детали на чертеже:

9

Nut

Заводской номер: GB/T6170 Количество на модель: 4
GB/T6170
4
13

Номер детали на чертеже:

13

Pin shaft

Заводской номер: LG855.13.08-001 Количество на модель: 2
LG855.13.08-001
2
14

Номер детали на чертеже:

14

Cotter pin

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
15

Номер детали на чертеже:

15

Oil indicator

Заводской номер: CDM853.13II.08.03 Количество на модель: 2
CDM853.13II.08.03
2
16

Номер детали на чертеже:

16

Right ladder weldment

Заводской номер: CDM856E.13I.08.02 Количество на модель: 1
CDM856E.13I.08.02
1
18

Номер детали на чертеже:

18

Gasket

Заводской номер: LG853.13.08-002 Количество на модель: 1
LG853.13.08-002
1
22

Номер детали на чертеже:

22

Oil drain cover

Заводской номер: LG853.13.08.03 Количество на модель: 1
LG853.13.08.03
1
23

Номер детали на чертеже:

23

Plug

Заводской номер: LG853.13.08-001 Количество на модель: 1
LG853.13.08-001
1
24

Номер детали на чертеже:

24

Magnet

Заводской номер: LG853.13.08-003 Количество на модель: 1
LG853.13.08-003
1
25

Номер детали на чертеже:

25

Oil suction oil filter assembly

Заводской номер: LG853.13.08.02 Количество на модель: 1
LG853.13.08.02
1
26

Номер детали на чертеже:

26

Level gauge cover

Заводской номер: CDM856E.13I.08-001 Количество на модель: 1
CDM856E.13I.08-001
1
28

Номер детали на чертеже:

28

Top rotary welding right

Заводской номер: CDM856E.13I.08.03 Количество на модель: 1
CDM856E.13I.08.03
1
