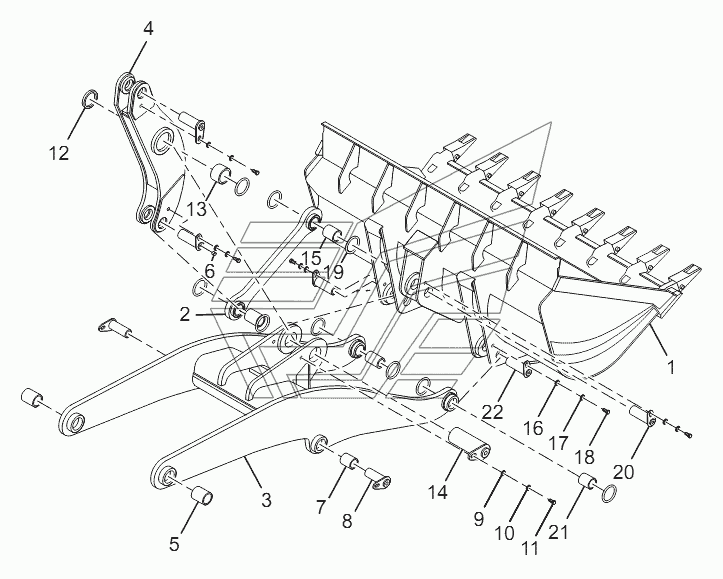

Implement system CDM-860.00. Каталог 2010г.

Frame System CDM-860.00 Cab System CDM-860.00

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bucket

Заводской номер: LG860.11.01 Количество на модель: 1
LG860.11.01
1
2

Номер детали на чертеже:

2

Pull rod

Заводской номер: LG860.11.02 Количество на модель: 1
LG860.11.02
1
3

Номер детали на чертеже:

3

Lift arm

Заводской номер: CDM860.11.03 Количество на модель: 1
CDM860.11.03
1
4

Номер детали на чертеже:

4

Tilt arm

Заводской номер: LG860.11.04 Количество на модель: 1
LG860.11.04
1
5

Номер детали на чертеже:

5

Lift upper pin sleeve

Заводской номер: CDM860.11-001 Количество на модель: 2
CDM860.11-001
2
6

Номер детали на чертеже:

6

Straight pressure oil cup

Заводской номер: JB/T7940.1 Количество на модель: 8
JB/T7940.1
8
7

Номер детали на чертеже:

7

Lift cylinder upper pin sleeve

Заводской номер: CDM860.11-002 Количество на модель: 2
CDM860.11-002
2
8

Номер детали на чертеже:

8

Lift cylinder upper pin weldment

Заводской номер: LG860.11.05 Количество на модель: 2
LG860.11.05
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: GB/T97.1 Количество на модель: 1
GB/T97.1
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: GB/T93 Количество на модель: 1
GB/T93
1
11

Номер детали на чертеже:

11

Bolt

Заводской номер: GB/T5783 Количество на модель: 1
GB/T5783
1
12

Номер детали на чертеже:

12

Oil seal

Заводской номер: GB9877.1-1988 Количество на модель: 2
GB9877.1-1988
2
13

Номер детали на чертеже:

13

Tilt arm middle shaft sleeve

Заводской номер: CDM860.11-003 Количество на модель: 2
CDM860.11-003
2
14

Номер детали на чертеже:

14

Tilt arm middle pin weldment

Заводской номер: LG860.11.06 Количество на модель: 1
LG860.11.06
1
15

Номер детали на чертеже:

15

Pull rod bush

Заводской номер: CDM860.11-004 Количество на модель: 2
CDM860.11-004
2
19

Номер детали на чертеже:

19

O-ring

Заводской номер: LG860.11-005 Количество на модель: 8
LG860.11-005
8
20

Номер детали на чертеже:

20

Bucket upper pin weldment

Заводской номер: LG860.11.07 Количество на модель: 3
LG860.11.07
3
21

Номер детали на чертеже:

21

Lift arm lower shaft sleeve

Заводской номер: CDM860.11-005 Количество на модель: 2
CDM860.11-005
2
22

Номер детали на чертеже:

22

Bucket lower pin weldment

Заводской номер: LG860.11.08 Количество на модель: 2
LG860.11.08
2
