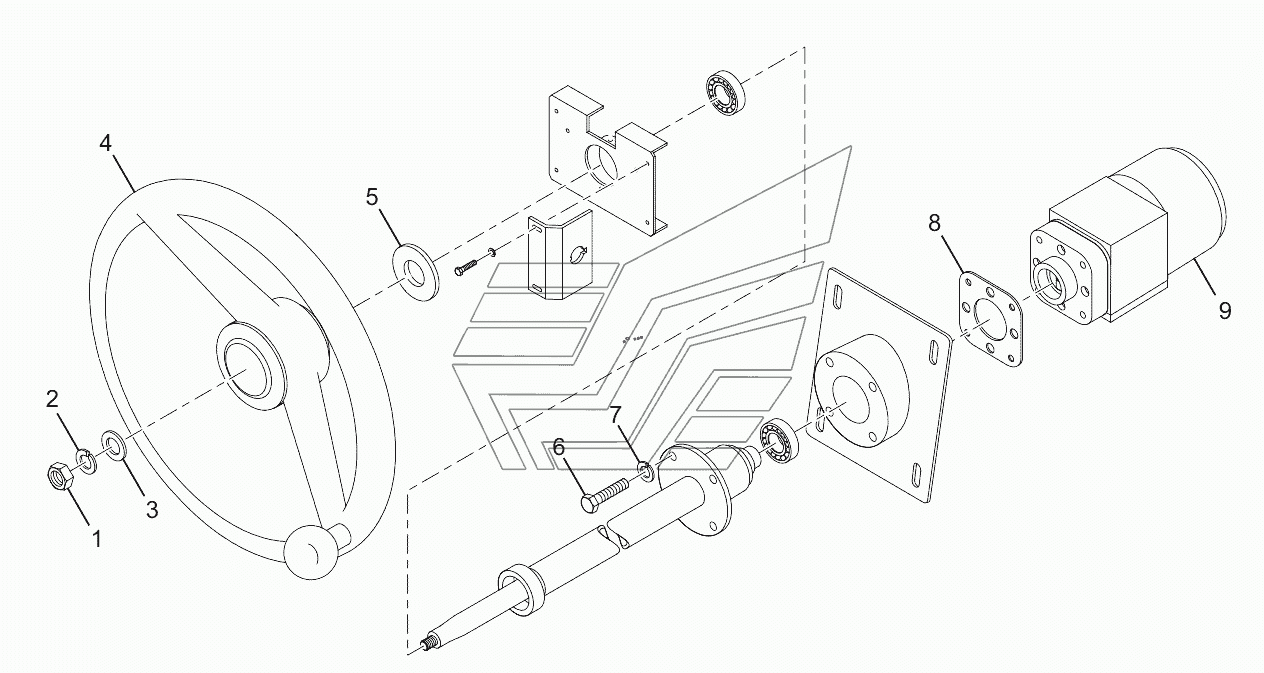

Hydraulic Steering Gear (CDM835E.06 II .01) CMD-835E.01I. Каталог 2010г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Nut

Заводской номер: GB/T6170-2000 Количество на модель: 1

GB/T6170-2000

Номер детали на чертеже:

Washer

Заводской номер: GB/T93-1987 Количество на модель: 1

GB/T93-1987

Номер детали на чертеже:

Washer

Заводской номер: GB/T97.1-2002 Количество на модель: 1

GB/T97.1-2002

Номер детали на чертеже:

Steering wheel assembly

Заводской номер: LG855.06.02.01 Количество на модель: 1

LG855.06.02.01

Номер детали на чертеже:

Conducting sleeve

Заводской номер: LG853.06.02.02 Количество на модель: 1

LG853.06.02.02

Номер детали на чертеже:

Bolt

Заводской номер: GB/T5783-2000 Количество на модель: 4

GB/T5783-2000

Номер детали на чертеже:

Adjusting gasket

Заводской номер: LG853.06.02-003 Количество на модель: 1

LG853.06.02-003

Номер детали на чертеже:

Hydraulic steering gear with valve block

Заводской номер: LG30F.06.02.01 Количество на модель: 1

LG30F.06.02.01
