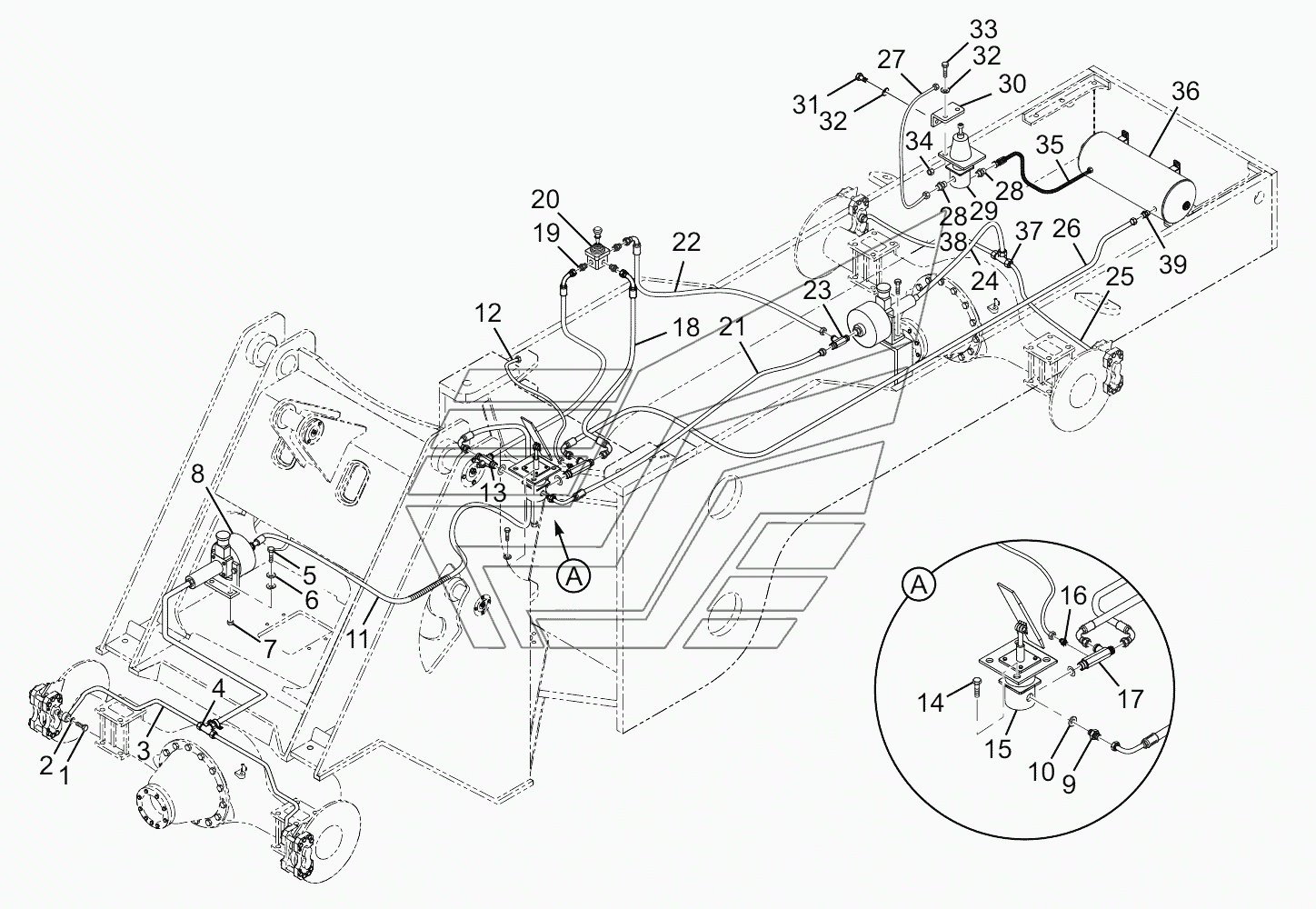

Service Brake System CMD-835E. Каталог 2009г.

Pilot Control System CMD-835E Air Tank Assembly CMD-835E

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Connecting bolt

Заводской номер: LG853.08-004 Количество на модель: 6
LG853.08-004
6
2

Номер детали на чертеже:

2

Washer

Заводской номер: LG853.08-005 Количество на модель: 12
LG853.08-005
12
3

Номер детали на чертеже:

3

Front booster pump oil outlet pipe

Заводской номер: LG853.08.03 Количество на модель: 2
LG853.08.03
2
4

Номер детали на чертеже:

4

Front axle oil channel T-connector

Заводской номер: LG853.08-012 Количество на модель: 1
LG853.08-012
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: GB/T5783 Количество на модель: 4
GB/T5783
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: GB/T93 Количество на модель: 12
GB/T93
12
7

Номер детали на чертеже:

7

Nut

Заводской номер: GB/T6170 Количество на модель: 8
GB/T6170
8
8

Номер детали на чертеже:

8

Air booster pump

Заводской номер: LG30F.08.10 Количество на модель: 2
LG30F.08.10
2
9

Номер детали на чертеже:

9

Brake air pipe connector

Заводской номер: LG853.08-013 Количество на модель: 1
LG853.08-013
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: LG853.08-009 Количество на модель: 4
LG853.08-009
4
11

Номер детали на чертеже:

11

Hose from brake valve to front booster pump

Заводской номер: 90C-C/8I Количество на модель: 1
90C-C/8I
1
12

Номер детали на чертеже:

12

Air pressure gauge connecting pipe

Заводской номер: LG853.08.12 Количество на модель: 1
LG853.08.12
1
13

Номер детали на чертеже:

13

X-connector

Заводской номер: CDM835E.08-001 Количество на модель: 1
CDM835E.08-001
1
15

Номер детали на чертеже:

15

Air brake master valve

Заводской номер: LG853.08.09 Количество на модель: 1
LG853.08.09
1
16

Номер детали на чертеже:

16

Pressure connector

Заводской номер: LG853.01-002 Количество на модель: 1
LG853.01-002
1
17

Номер детали на чертеже:

17

Brake X-connector

Заводской номер: LG50EX.08-001 Количество на модель: 1
LG50EX.08-001
1
18

Номер детали на чертеже:

18

Manual brake valve air inlet hose

Заводской номер: 90C-90C/8I-L=1400/270grad Количество на модель: 1
90C-90C/8I-L=1400/270grad
1
19

Номер детали на чертеже:

19

Manual brake valve air outlet connector

Заводской номер: LG50EX.09-001 Количество на модель: 4
LG50EX.09-001
4
20

Номер детали на чертеже:

20

Manual brake valve

Заводской номер: LG50EX.09.01 Количество на модель: 1
LG50EX.09.01
1
21

Номер детали на чертеже:

21

Hose from brake valve to rear booster pump

Заводской номер: 90C-C/8I-L=1400 Количество на модель: 2
90C-C/8I-L=1400
2
22

Номер детали на чертеже:

22

Hose assembly

Заводской номер: 90C-90C/8I-L=3200 Количество на модель: 1
90C-90C/8I-L=3200
1
23

Номер детали на чертеже:

23

Shuttle valve

Заводской номер: CDM835E.08.01 Количество на модель: 2
CDM835E.08.01
2
24

Номер детали на чертеже:

24

Brake hose

Заводской номер: LG853.08.11 Количество на модель: 1
LG853.08.11
1
25

Номер детали на чертеже:

25

Rear booster pump oil outlet pipe

Заводской номер: LG853.08.13 Количество на модель: 4
LG853.08.13
4
26

Номер детали на чертеже:

26

Hose from air tank to brake master valve

Заводской номер: C-90C/8I-L=3200 Количество на модель: 1
C-90C/8I-L=3200
1
27

Номер детали на чертеже:

27

Wired hose from compressor to drier

Заводской номер: 20711-18-05xJS8xL1400 Количество на модель: 1
20711-18-05xJS8xL1400
1
28

Номер детали на чертеже:

28

Connector

Заводской номер: LG853.08-001 Количество на модель: 3
LG853.08-001
3
29

Номер детали на чертеже:

29

Relief valve

Заводской номер: LG853.08.08 Количество на модель: 1
LG853.08.08
1
30

Номер детали на чертеже:

30

Relief valve bracket

Заводской номер: LG855.08-001 Количество на модель: 1
LG855.08-001
1
35

Номер детали на чертеже:

35

Wire wrapping hose

Заводской номер: LG853.08.02 Количество на модель: 1
LG853.08.02
1
36

Номер детали на чертеже:

36

Air tank

Заводской номер: CDM835E.08I.01 Количество на модель: 1
CDM835E.08I.01
1
37

Номер детали на чертеже:

37

Rear axle oil pipe T-connector

Заводской номер: LG853.08-014 Количество на модель: 1
LG853.08-014
1
38

Номер детали на чертеже:

38

Copper pad

Заводской номер: JB1002 Количество на модель: 4
JB1002
4
