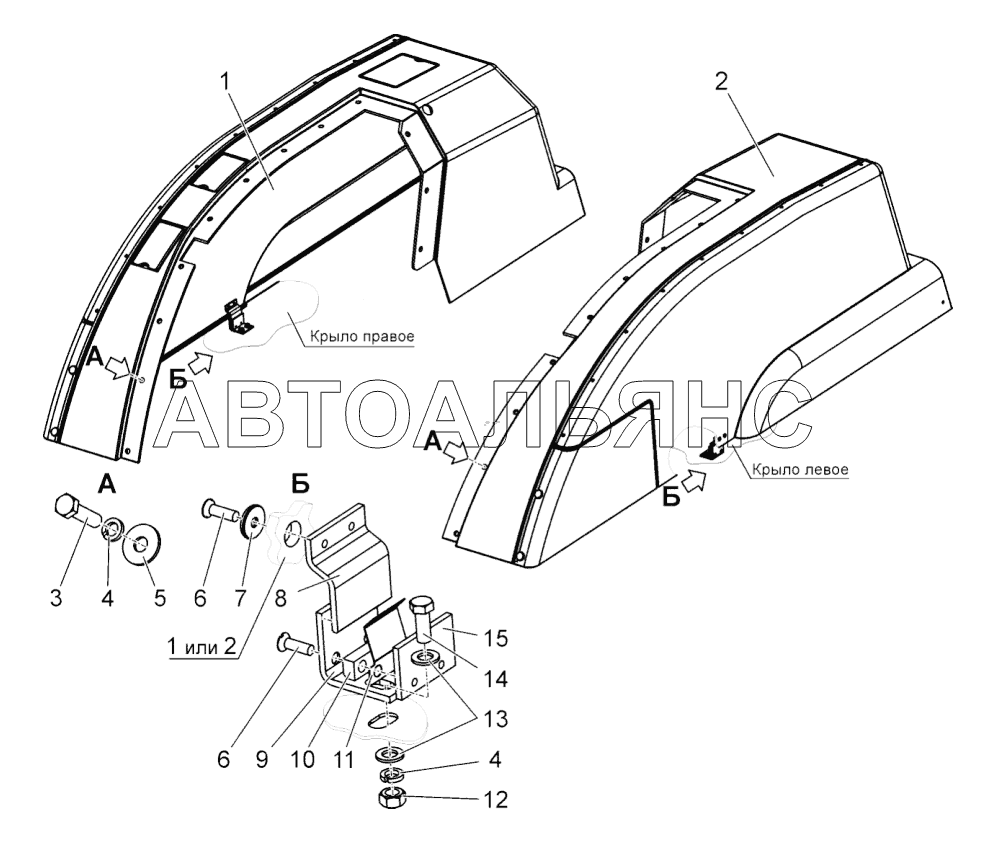

Установка крыльев БЕЛАРУС-1502. Каталог 2017г.

Крылья БЕЛАРУС-1502 Крыло левое БЕЛАРУС-1502

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка крыльев

Заводской номер: 2103-8404005 Количество на модель:
2103-8404005

Номер детали на чертеже:

Установка упоров

Заводской номер: 2103-8404100 Количество на модель: 1
2103-8404100
1
1

Номер детали на чертеже:

1

Крыло правое

Заводской номер: 2103-8404080-В Количество на модель: 1
2103-8404080-В
1
2

Номер детали на чертеже:

2

Крыло левое

Заводской номер: 2103-8404010 Количество на модель: 1
2103-8404010
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: БолтМ8-6gx30.88.35.019 Количество на модель: 24
БолтМ8-6gx30.88.35.019
24
4

Номер детали на чертеже:

4

Шайба 8Т ОСТ 37.001.115-75

Заводской номер: Шайба8ТОСТ37.001.115-75 Количество на модель: 28
Шайба8ТОСТ37.001.115-75
28
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ШайбаС8.01.08.019 Количество на модель: 24
ШайбаС8.01.08.019
24
6

Номер детали на чертеже:

6

Винт

Заводской номер: ВинтВ.М6-6gх20.58.019 Количество на модель: 8
ВинтВ.М6-6gх20.58.019
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 2522-6700018 Количество на модель: 4
2522-6700018
4
8

Номер детали на чертеже:

8

Упор

Заводской номер: 2103-8404106 Количество на модель: 2
2103-8404106
2
9

Номер детали на чертеже:

9

Уголок

Заводской номер: 2103-8404101 Количество на модель: 2
2103-8404101
2
10

Номер детали на чертеже:

10

Платик

Заводской номер: 2103-8404103 Количество на модель: 2
2103-8404103
2
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 2103-8404104 Количество на модель: 2
2103-8404104
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: ГайкаМ8-6Н.6.019 Количество на модель: 4
ГайкаМ8-6Н.6.019
4
13

Номер детали на чертеже:

13

Шайба С.8.01.019

Заводской номер: ШайбаС.8.01.019 Количество на модель: 8
ШайбаС.8.01.019
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: БолтМ8-6gх20.88.35.019 Количество на модель: 4
БолтМ8-6gх20.88.35.019
4
15

Номер детали на чертеже:

15

Пластина

Заводской номер: 2103-8404102 Количество на модель: 2
2103-8404102
2
