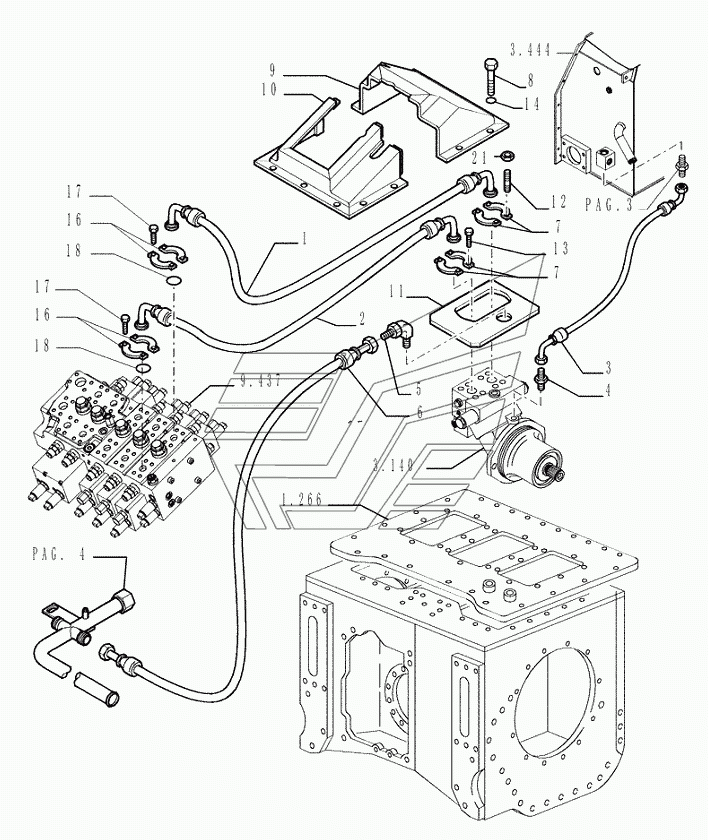

3.434(05) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3. Каталог 2010г.

3.434(04) ­ HYDRAULIC SYSTEM PIPING Бульдозер D180 TIER-3 3.435(01) ­ EQUIPMENT PUMP Бульдозер D180 TIER-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидравлический шланг

Заводской номер: 87379897 Количество на модель: 1
87379897
1
2

Номер детали на чертеже:

2

Гидравлический шланг

Заводской номер: 87371566 Количество на модель: 1
87371566
1
3

Номер детали на чертеже:

3

Гидравлический шланг

Заводской номер: 76071078 Количество на модель: 1
76071078
1
4

Номер детали на чертеже:

4

Гидравлический разъем

Заводской номер: 79081979 Количество на модель: 1
79081979
1
5

Номер детали на чертеже:

5

Гидравлический разъем

Заводской номер: 87666752 Количество на модель: 1
87666752
1
5

Номер детали на чертеже:

5

Колено

Заводской номер: 79099899 Количество на модель: 1
79099899
1
6

Номер детали на чертеже:

6

Гидравлический шланг

Заводской номер: 76071077 Количество на модель: 1
76071077
1
6

Номер детали на чертеже:

6

Гибкий шланг

Заводской номер: 87666751 Количество на модель: 1
87666751
1
7

Номер детали на чертеже:

7

Полуфланец

Заводской номер: 76071041 Количество на модель: 4
76071041
4
8

Номер детали на чертеже:

8

Винт

Заводской номер: 16043431 Количество на модель: 16
16043431
16
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: 76071043 Количество на модель: 1
76071043
1
10

Номер детали на чертеже:

10

Ограждение

Заводской номер: 76071042 Количество на модель: 1
76071042
1
11

Номер детали на чертеже:

11

Пластина

Заводской номер: 76071051 Количество на модель: 1
76071051
1
12

Номер детали на чертеже:

12

Винт

Заводской номер: 76078439 Количество на модель: 4
76078439
4
13

Номер детали на чертеже:

13

Винт

Заводской номер: 11112831 Количество на модель: 2
11112831
2
14

Номер детали на чертеже:

14

WASHER, M8x17x1.6

Заводской номер: 14496531 Количество на модель: 17
14496531
17
16

Номер детали на чертеже:

16

HALF-FLANGE

Заводской номер: 71404313 Количество на модель: 4
71404313
4
17

Номер детали на чертеже:

17

Винт с внутренним шестигранником

Заводской номер: 14422231 Количество на модель: 8
14422231
8
18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: 14463781 Количество на модель: 2
14463781
2
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 70924200 Количество на модель: 2
70924200
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 11114131 Количество на модель: 8
11114131
8
20

Номер детали на чертеже:

20

Плоская шайба

Заводской номер: 12648531 Количество на модель: 4
12648531
4
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 12577521 Количество на модель: 4
12577521
4
22

Номер детали на чертеже:

22

Колодка

Заводской номер: 87666754 Количество на модель: 1
87666754
1
23

Номер детали на чертеже:

23

Гидравлический разъем

Заводской номер: 87666753 Количество на модель: 1
87666753
1
24

Номер детали на чертеже:

24

GASKET

Заводской номер: 70923843 Количество на модель: 1
70923843
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 11108031 Количество на модель: 4
11108031
4
26

Номер детали на чертеже:

26

Суппорт

Заводской номер: 87527842 Количество на модель: 1
87527842
1
27

Номер детали на чертеже:

27

Хомут

Заводской номер: 70929748 Количество на модель: 1
70929748
1
