1.277(03) FINAL DRIVE COMPONENTS Бульдозер D180 TIER-3. Каталог 2010г.

1.277(02) FINAL DRIVE COMPONENTS Бульдозер D180 TIER-3 0.021(01) ENGINE (VERSION 0102) Бульдозер D180 TIER-3

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

10

11

12

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

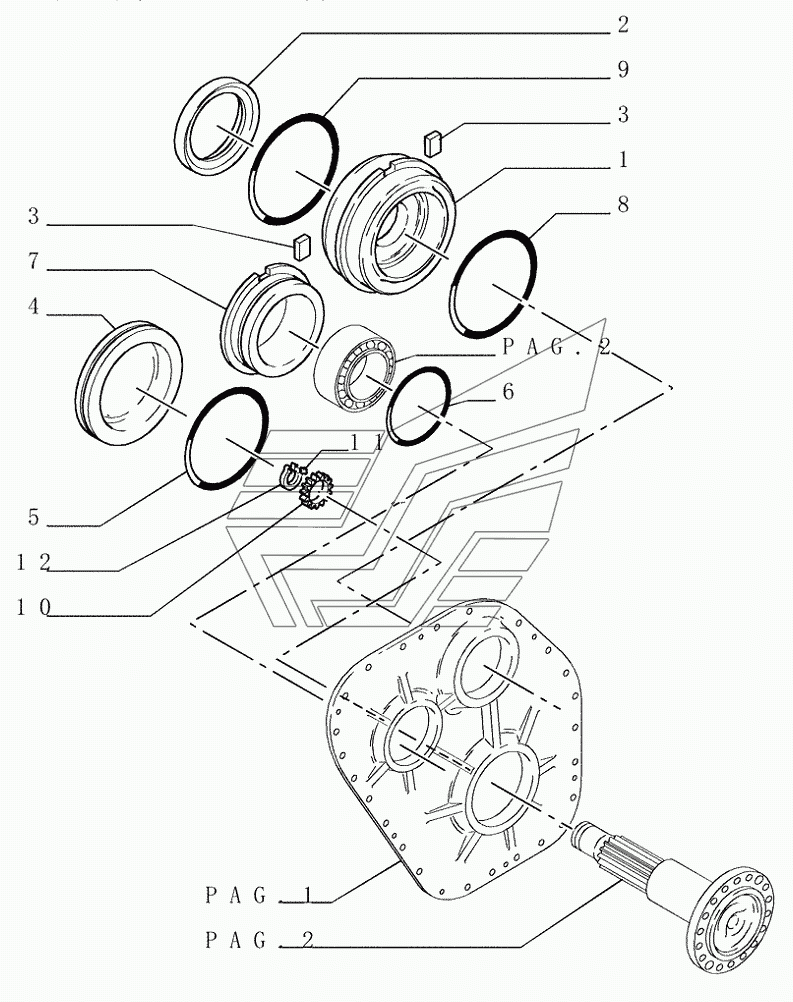

1

Номер детали на чертеже:

1

Корпус подшипника

Заводской номер: 76040603 Количество на модель: 2

76040603

2

2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 76040608 Количество на модель: 4

76040608

4

3

Номер детали на чертеже:

3

Предохранительная пластина

Заводской номер: 76040660 Количество на модель: 4

76040660

4

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 76040671 Количество на модель: 2

76040671

2

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 14467981 Количество на модель: 2

14467981

2

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 14467381 Количество на модель: 2

14467381

2

7

Номер детали на чертеже:

7

Корпус подшипника

Заводской номер: 76040640 Количество на модель: 2

76040640

2

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 14468181 Количество на модель: 2

14468181

2

9

Номер детали на чертеже:

9

Уплотнительное кольцо

Заводской номер: 14468281 Количество на модель: 2

14468281

2

10

Номер детали на чертеже:

10

Гайка кольцевая

Заводской номер: 76066308 Количество на модель: 2

76066308

2

10

Номер детали на чертеже:

10

Стопорная гайка подш

Заводской номер: 76009239 Количество на модель: 2

76009239

2

11

Номер детали на чертеже:

11

Пластина

Заводской номер: 76009260 Количество на модель: 4

76009260

4

12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 11071376 Количество на модель: 2

11071376

2
