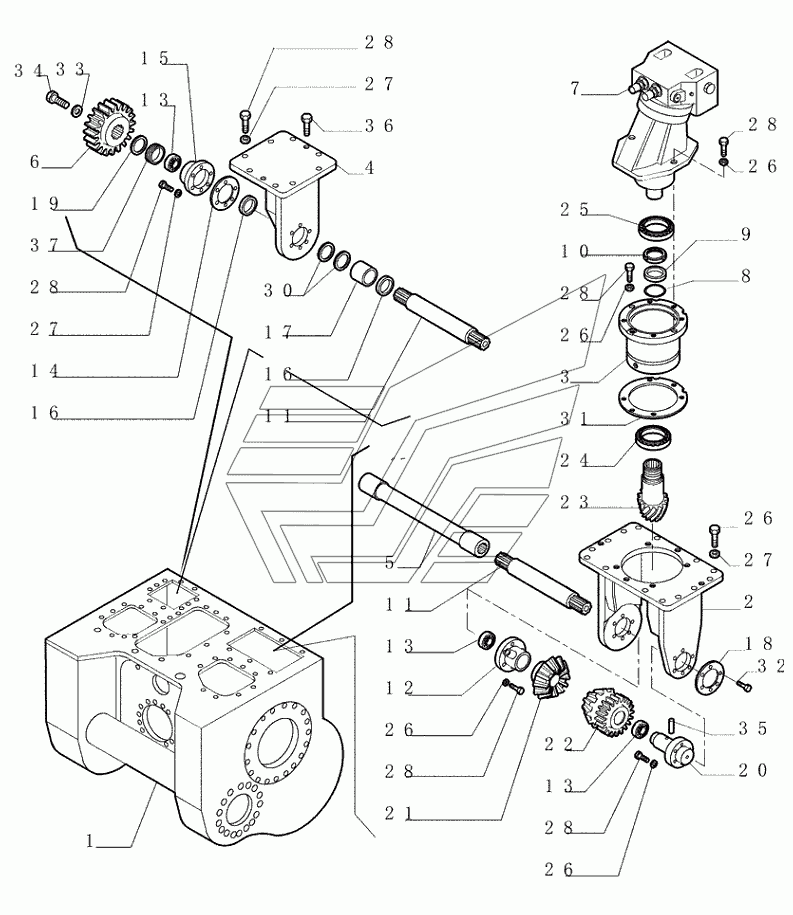

1.266(01) STEERING BRAKES EPICYCLOID Бульдозер D350. Каталог 2010г.

1.220(02) TRANSMISSION LUBRICATION SYSTEM Бульдозер D350 1.266(02) STEERING BRAKES EPICYCLOID HYDRAULIC ENGINE Бульдозер D350

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

14

14

14

14

16

17

18

18

18

18

18

18

18

18

19

20

21

22

23

24

25

26

27

28

30

30

30

30

30

30

30

30

30

30

30

31

31

31

31

32

33

34

35

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Картер

Заводской номер: 76069402 Количество на модель: 1

76069402

1

2

Номер детали на чертеже:

2

Крышка

Заводской номер: 76069746 Количество на модель: 1

76069746

1

3

Номер детали на чертеже:

3

Суппорт

Заводской номер: 76069754 Количество на модель: 1

76069754

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 76069749 Количество на модель: 1

76069749

1

5

Номер детали на чертеже:

5

Вал

Заводской номер: 76069363 Количество на модель: 1

76069363

1

6

Номер детали на чертеже:

6

Зубчатое колесо

Заводской номер: 76069039 Количество на модель: 1

76069039

1

7

Номер детали на чертеже:

7

Гидромотор

Заводской номер: 76068317 Количество на модель: 1

76068317

1

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 76069050 Количество на модель: 1

76069050

1

9

Номер детали на чертеже:

9

Распорка

Заводской номер: 76069620 Количество на модель: 1

76069620

1

10

Номер детали на чертеже:

10

Стопорная гайка подшипника

Заводской номер: 76069615 Количество на модель: 1

76069615

1

11

Номер детали на чертеже:

11

Вал

Заводской номер: 76069037 Количество на модель: 2

76069037

2

12

Номер детали на чертеже:

12

Коробка

Заводской номер: 76074807 Количество на модель: 1

76074807

1

13

Номер детали на чертеже:

13

Конический роликовый подшипник

Заводской номер: 76069031 Количество на модель: 6

76069031

6

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76087654 Количество на модель:

76087654

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76087641 Количество на модель:

76087641

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76068653 Количество на модель:

76068653

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76068652 Количество на модель:

76068652

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76087651 Количество на модель:

76087651

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 76087650 Количество на модель:

76087650

16

Номер детали на чертеже:

16

Распорка

Заводской номер: 76069041 Количество на модель: 2

76069041

2

17

Номер детали на чертеже:

17

Распорка

Заводской номер: 76069040 Количество на модель: 1

76069040

1

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087643 Количество на модель:

76087643

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087642 Количество на модель:

76087642

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087649 Количество на модель:

76087649

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087648 Количество на модель:

76087648

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087647 Количество на модель:

76087647

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087646 Количество на модель:

76087646

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087645 Количество на модель:

76087645

18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 76087644 Количество на модель:

76087644

19

Номер детали на чертеже:

19

Распорка

Заводской номер: 76069030 Количество на модель: 1

76069030

1

20

Номер детали на чертеже:

20

Штифт

Заводской номер: 76069029 Количество на модель: 1

76069029

1

21

Номер детали на чертеже:

21

Шестерня

Заводской номер: 76069027 Количество на модель: 1

76069027

1

22

Номер детали на чертеже:

22

Шестерня

Заводской номер: 76069025 Количество на модель: 1

76069025

1

23

Номер детали на чертеже:

23

Шестерня

Заводской номер: 76069049 Количество на модель: 1

76069049

1

24

Номер детали на чертеже:

24

Конический роликовый подшипник

Заводской номер: 76069621 Количество на модель: 1

76069621

1

25

Номер детали на чертеже:

25

Конический роликовый подшипник

Заводской номер: 76069622 Количество на модель: 1

76069622

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: 11113231 Количество на модель: 11

11113231

11

27

Номер детали на чертеже:

27

WASHER

Заводской номер: 14496731 Количество на модель: 24

14496731

24

28

Номер детали на чертеже:

28

Болт

Заводской номер: 11599531 Количество на модель: 36

11599531

36

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069625 Количество на модель: R

76069625

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069081 Количество на модель: R

76069081

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069076 Количество на модель: R

76069076

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069619 Количество на модель: R

76069619

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069618 Количество на модель: R

76069618

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069617 Количество на модель: R

76069617

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069616 Количество на модель: R

76069616

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069054 Количество на модель: R

76069054

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069053 Количество на модель: R

76069053

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069052 Количество на модель: R

76069052

R

30

Номер детали на чертеже:

30

Толщинная прокладка

Заводской номер: 76069051 Количество на модель: R

76069051

R

31

Номер детали на чертеже:

31

Толщинная прокладка

Заводской номер: 76069753 Количество на модель: R

76069753

R

31

Номер детали на чертеже:

31

Толщинная прокладка

Заводской номер: 76069752 Количество на модель: R

76069752

R

31

Номер детали на чертеже:

31

Толщинная прокладка

Заводской номер: 76069751 Количество на модель: R

76069751

R

31

Номер детали на чертеже:

31

Толщинная прокладка

Заводской номер: 76069750 Количество на модель: R

76069750

R

32

Номер детали на чертеже:

32

Степ-болт

Заводской номер: 76069756 Количество на модель: R

76069756

R

33

Номер детали на чертеже:

33

Плоская шайба

Заводской номер: 14497131 Количество на модель: 2

14497131

2

34

Номер детали на чертеже:

34

Болт

Заводской номер: 627-20050 Количество на модель: 2

627-20050

2

35

Номер детали на чертеже:

35

Роликообразный штифт

Заводской номер: 76069755 Количество на модель: 2

76069755

2

36

Номер детали на чертеже:

36

BOLT

Заводской номер: 9824642 Количество на модель: 1

9824642

1

37

Номер детали на чертеже:

37

Стопорное кольцо

Заводской номер: 13399376 Количество на модель: 2

13399376

2
