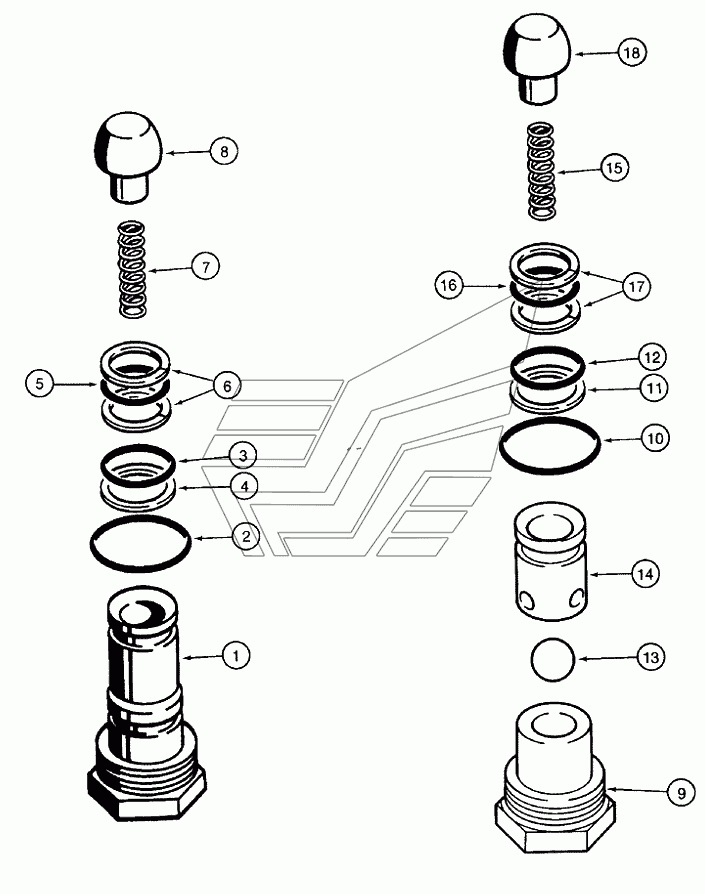

VALVE ASSY, CHECK VALVE ASSY, ANTICAVITATION Бульдозер D95B Tier 3. Каталог 2012г.

SECTION ASSEMBLY TILT, ANGLE, AND AUXILIARY Бульдозер D95B Tier 3 VALVE ASSY, RELIEF Бульдозер D95B Tier 3

Вид отображения:

Детали справа

По ширине экрана

D87307

122119A1

1

2

3

4

5

6

7

8

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Клапан

Заводской номер: D87307 Количество на модель: 3

D87307

3

Номер детали на чертеже:

Комплект

Заводской номер: 122119A1 Количество на модель: 3

122119A1

3

1

Номер детали на чертеже:

1

Yoke

Заводской номер: NSS Количество на модель: 1

NSS

1

2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 2376010 Количество на модель: 1

2376010

1

3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: 2386016 Количество на модель: 1

2386016

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: L35297 Количество на модель: 1

L35297

1

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 2385015 Количество на модель: 1

2385015

1

6

Номер детали на чертеже:

6

Опорное кольцо

Заводской номер: D88725 Количество на модель: 2

D88725

2

7

Номер детали на чертеже:

7

Пружина

Заводской номер: H268730 Количество на модель: 1

H268730

1

8

Номер детали на чертеже:

8

Тарельчатый клапан

Заводской номер: D28576 Количество на модель: 1

D28576

1

13

Номер детали на чертеже:

13

Шар

Заводской номер: 2111014 Количество на модель: 1

2111014

1

14

Номер детали на чертеже:

14

Фиксатор

Заводской номер: N7902 Количество на модель: 1

N7902

1
