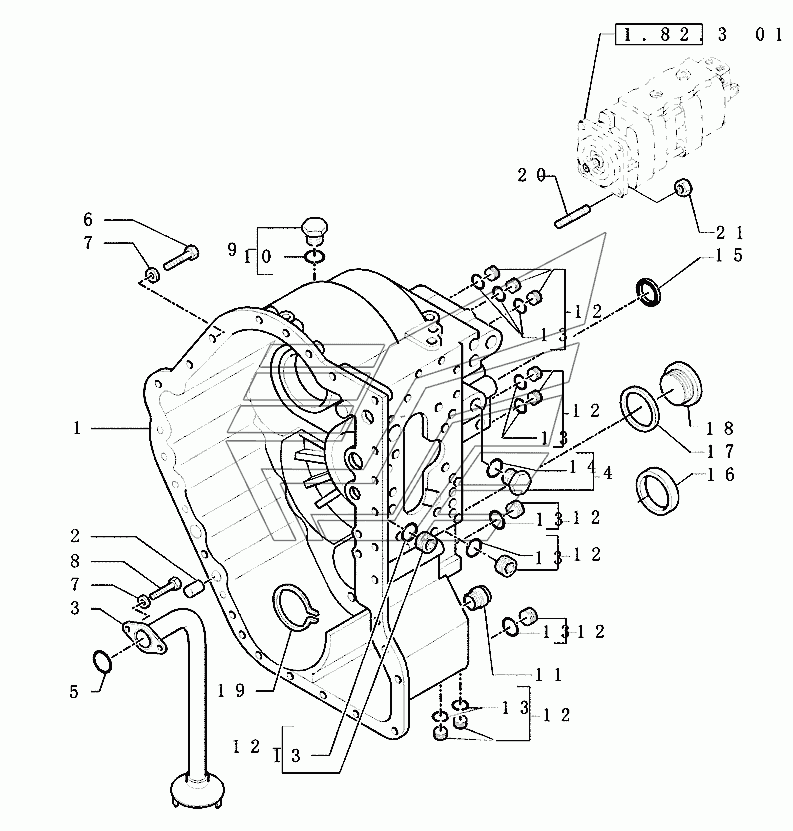

Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1). Каталог 2010г.

Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1) Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус редуктора

Заводской номер: 85812225 Количество на модель: 1

85812225

1

2

Номер детали на чертеже:

2

Шпонка

Заводской номер: 9969017 Количество на модель: 2

9969017

2

3

Номер детали на чертеже:

3

Трубка

Заводской номер: 85808328 Количество на модель: 1

85808328

1

4

Номер детали на чертеже:

4

Пробка

Заводской номер: 85808330 Количество на модель: 1

85808330

1

5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: 85808327 Количество на модель: 1

85808327

1

6

Номер детали на чертеже:

6

Винт

Заводской номер: 9969424 Количество на модель: 9

9969424

9

7

Номер детали на чертеже:

7

Стопорная шайба

Заводской номер: 9968996 Количество на модель: 9

9968996

9

8

Номер детали на чертеже:

8

Винт

Заводской номер: 9969000 Количество на модель: 2

9969000

2

9

Номер детали на чертеже:

9

Пробка

Заводской номер: 9970283 Количество на модель: 1

9970283

1

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 85808323 Количество на модель: 1

85808323

1

11

Номер детали на чертеже:

11

Пробка

Заводской номер: 9970002 Количество на модель: 1

9970002

1

11

Номер детали на чертеже:

11

Пробка

Заводской номер: 87603872 Количество на модель: 1

87603872

1

12

Номер детали на чертеже:

12

Магнитная пробка

Заводской номер: 9970284 Количество на модель: 11

9970284

11

13

Номер детали на чертеже:

13

Уплотнительное кольцо

Заводской номер: 9968989 Количество на модель: 11

9968989

11

14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: 9969429 Количество на модель: 1

9969429

1

15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: 291527A1 Количество на модель: 1

291527A1

1

16

Номер детали на чертеже:

16

Пробка

Заводской номер: 9970285 Количество на модель: 1

9970285

1

17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: 9970004 Количество на модель: 1

9970004

1

18

Номер детали на чертеже:

18

Пробка

Заводской номер: 85808331 Количество на модель: 1

85808331

1

19

Номер детали на чертеже:

19

Стопорное кольцо

Заводской номер: 87603894 Количество на модель: 1

87603894

1

19

Номер детали на чертеже:

19

Стопорное кольцо

Заводской номер: 9970003 Количество на модель: 1

9970003

1

20

Номер детали на чертеже:

20

Шпилька

Заводской номер: 85803991 Количество на модель: 4

85803991

4

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 85802684 Количество на модель: 4

85802684

4
