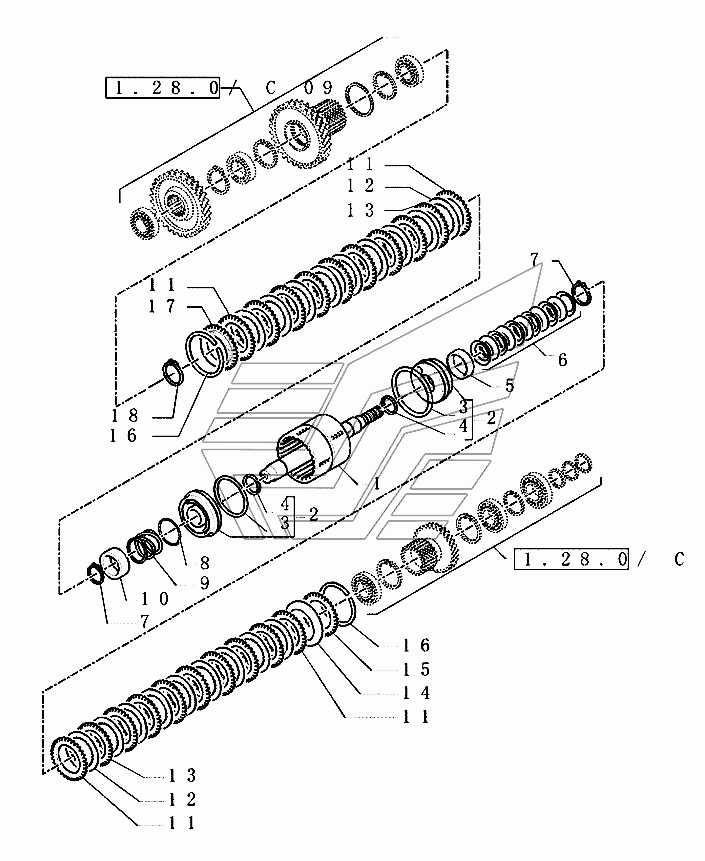

Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1). Каталог 2010г.

Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1) Зубчатые передачи коробки передач (4wd powershift) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал

Заводской номер: 85823872 Количество на модель: 1

85823872

1

2

Номер детали на чертеже:

2

Поршень

Заводской номер: 9969045 Количество на модель: 2

9969045

2

3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: 9969046 Количество на модель: 2

9969046

2

4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: 9969047 Количество на модель: 2

9969047

2

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 85808351 Количество на модель: 1

85808351

1

6

Номер детали на чертеже:

6

Комплект

Заводской номер: 9969072 Количество на модель: 1

9969072

1

7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: 9969051 Количество на модель: 2

9969051

2

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 9969048 Количество на модель: 1

9969048

1

9

Номер детали на чертеже:

9

Пружина

Заводской номер: 9969049 Количество на модель: 1

9969049

1

10

Номер детали на чертеже:

10

Фиксатор

Заводской номер: 9969050 Количество на модель: 1

9969050

1

11

Номер детали на чертеже:

11

Полудиск

Заводской номер: 85808338 Количество на модель: 4

85808338

4

12

Номер детали на чертеже:

12

Диск

Заводской номер: 85808339 Количество на модель: 16

85808339

16

13

Номер детали на чертеже:

13

Диск муфты

Заводской номер: 85808340 Количество на модель: 14

85808340

14

14

Номер детали на чертеже:

14

Пружина

Заводской номер: 9969073 Количество на модель: 1

9969073

1

15

Номер детали на чертеже:

15

Трансмиссия

Заводской номер: 87603929 Количество на модель: 1

87603929

1

15

Номер детали на чертеже:

15

Задняя пластина

Заводской номер: 85808343 Количество на модель: 1

85808343

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 9969057 Количество на модель: 2

9969057

2

17

Номер детали на чертеже:

17

Пластина

Заводской номер: 87603930 Количество на модель: 1

87603930

1

17

Номер детали на чертеже:

17

Задняя пластина

Заводской номер: 85823863 Количество на модель: 1

85823863

1

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 9969059 Количество на модель: 1

9969059

1
