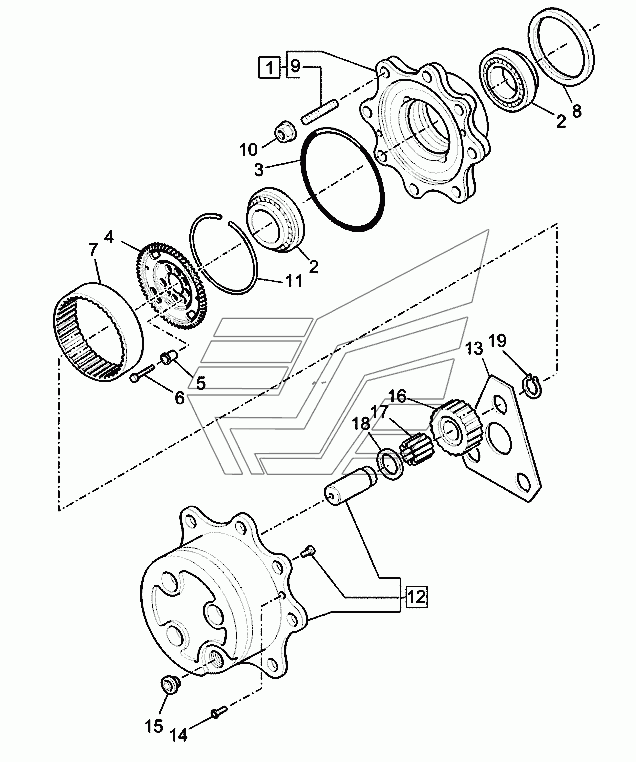

Передний мост-(4wd) с парой конических зубчатых колес Экскаватор LB110B (часть 1). Каталог 2010г.

Передний мост-(4wd) с парой конических зубчатых колес Экскаватор LB110B (часть 1) Передний мост-(4wd) с парой конических зубчатых колес Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Комплект

Заводской номер: 85806003 Количество на модель: 2

85806003

2

2

Номер детали на чертеже:

2

Шариковый подшипник

Заводской номер: 9967687 Количество на модель: 4

9967687

4

3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: 85805711 Количество на модель: 2

85805711

2

4

Номер детали на чертеже:

4

Ступица

Заводской номер: 85817698 Количество на модель: 2

85817698

2

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 85806009 Количество на модель: 16

85806009

16

6

Номер детали на чертеже:

6

Винт

Заводской номер: 85806010 Количество на модель: 16

85806010

16

7

Номер детали на чертеже:

7

Зубчатый венец

Заводской номер: 85806008 Количество на модель: 2

85806008

2

8

Номер детали на чертеже:

8

Масляное уплотнение

Заводской номер: 85827067 Количество на модель: 2

85827067

2

9

Номер детали на чертеже:

9

Шпилька

Заводской номер: 9968070 Количество на модель: 16

9968070

16

10

Номер детали на чертеже:

10

Гайка крепления колеса

Заводской номер: 9968071 Количество на модель: 16

9968071

16

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 85806006 Количество на модель: 2

85806006

2

12

Номер детали на чертеже:

12

Комплект

Заводской номер: 85806011 Количество на модель: 2

85806011

2

13

Номер детали на чертеже:

13

Опорная шайба

Заводской номер: 85806016 Количество на модель: 2

85806016

2

14

Номер детали на чертеже:

14

Болт

Заводской номер: 85805709 Количество на модель: 4

85805709

4

15

Номер детали на чертеже:

15

Пробка

Заводской номер: 85806012 Количество на модель: 2

85806012

2

16

Номер детали на чертеже:

16

Планетарная зубчатая шестеренка

Заводской номер: 85806014 Количество на модель: 6

85806014

6

17

Номер детали на чертеже:

17

Комплект подшипников

Заводской номер: 85806015 Количество на модель:

85806015

18

Номер детали на чертеже:

18

Плоская шайба

Заводской номер: 9968084 Количество на модель: 6

9968084

6

19

Номер детали на чертеже:

19

Стопорное кольцо

Заводской номер: 9968083 Количество на модель: 6

9968083

6
