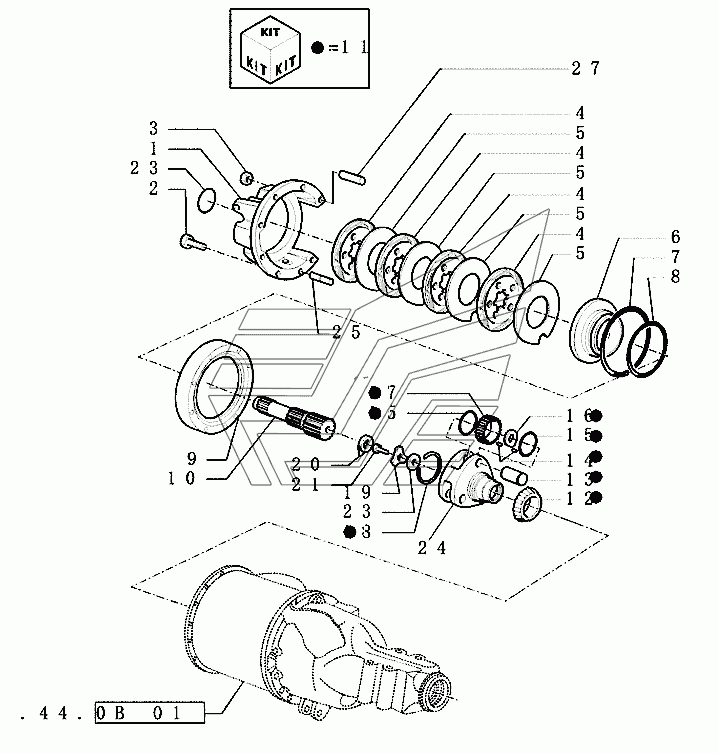

Задний мост (powershift) Экскаватор LB110B (часть 1). Каталог 2010г.

Задний мост (powershift) Экскаватор LB110B (часть 1) Задний мост (powershift) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

22

22

22

22

22

22

22

22

23

23

23

23

23

23

23

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 86536752 Количество на модель: 1

86536752

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 86536753 Количество на модель: 1

86536753

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 86539458 Количество на модель: 12

86539458

12

2

Номер детали на чертеже:

2

Болт

Заводской номер: 86597537 Количество на модель: 4

86597537

4

3

Номер детали на чертеже:

3

Гайка

Заводской номер: 86539263 Количество на модель: 4

86539263

4

4

Номер детали на чертеже:

4

Тормозной диск

Заводской номер: 47123297 Количество на модель: 8

47123297

8

5

Номер детали на чертеже:

5

Тормозной диск

Заводской номер: 81874478 Количество на модель: 8

81874478

8

6

Номер детали на чертеже:

6

Барабан тормоза

Заводской номер: 81874462 Количество на модель: 2

81874462

2

7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 81875252 Количество на модель: 2

81875252

2

8

Номер детали на чертеже:

8

Уплотнительное кольцо

Заводской номер: 81875253 Количество на модель: 2

81875253

2

9

Номер детали на чертеже:

9

Корпус

Заводской номер: 86536751 Количество на модель: 1

86536751

1

9

Номер детали на чертеже:

9

Корпус

Заводской номер: 86536750 Количество на модель: 1

86536750

1

10

Номер детали на чертеже:

10

Солнечная шестерня

Заводской номер: 81803334 Количество на модель: 2

81803334

2

11

Номер детали на чертеже:

11

Держатель

Заводской номер: 86584273 Количество на модель: 2

86584273

2

12

Номер детали на чертеже:

12

Роликоподшипник

Заводской номер: 81854753 Количество на модель: 2

81854753

2

13

Номер детали на чертеже:

13

Вал

Заводской номер: 81820849 Количество на модель: 6

81820849

6

14

Номер детали на чертеже:

14

Комплект подшипников

Заводской номер: 81803295 Количество на модель: 96

81803295

96

15

Номер детали на чертеже:

15

Опорная шайба

Заводской номер: 81803273 Количество на модель: 12

81803273

12

16

Номер детали на чертеже:

16

Толщинная прокладка

Заводской номер: 81803275 Количество на модель: 6

81803275

6

17

Номер детали на чертеже:

17

Планетарная зубчатая шестеренка

Заводской номер: 86584272 Количество на модель: 6

86584272

6

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 81820846 Количество на модель: 2

81820846

2

19

Номер детали на чертеже:

19

Плоская шайба

Заводской номер: 81803450 Количество на модель: 2

81803450

2

20

Номер детали на чертеже:

20

Предохранительная пластина

Заводской номер: 83949811 Количество на модель: 2

83949811

2

21

Номер детали на чертеже:

21

Винт

Заводской номер: 81846884 Количество на модель: 2

81846884

2

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803502 Количество на модель:

81803502

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803511 Количество на модель:

81803511

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803510 Количество на модель:

81803510

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803509 Количество на модель:

81803509

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803508 Количество на модель:

81803508

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803507 Количество на модель:

81803507

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803506 Количество на модель:

81803506

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803505 Количество на модель:

81803505

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803504 Количество на модель:

81803504

22

Номер детали на чертеже:

22

Толщинная прокладка

Заводской номер: 81803503 Количество на модель:

81803503

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803522 Количество на модель:

81803522

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803521 Количество на модель:

81803521

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803520 Количество на модель:

81803520

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803519 Количество на модель:

81803519

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803518 Количество на модель:

81803518

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803517 Количество на модель:

81803517

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803516 Количество на модель:

81803516

23

Номер детали на чертеже:

23

Толщинная прокладка

Заводской номер: 81803515 Количество на модель:

81803515

24

Номер детали на чертеже:

24

Стакан подшипника

Заводской номер: 80510892 Количество на модель: 1

80510892

1

25

Номер детали на чертеже:

25

Штифт

Заводской номер: 81802548 Количество на модель: 1

81802548

1

26

Номер детали на чертеже:

26

Корпус планетарного редуктора

Заводской номер: 86576091 Количество на модель: 1

86576091

1
