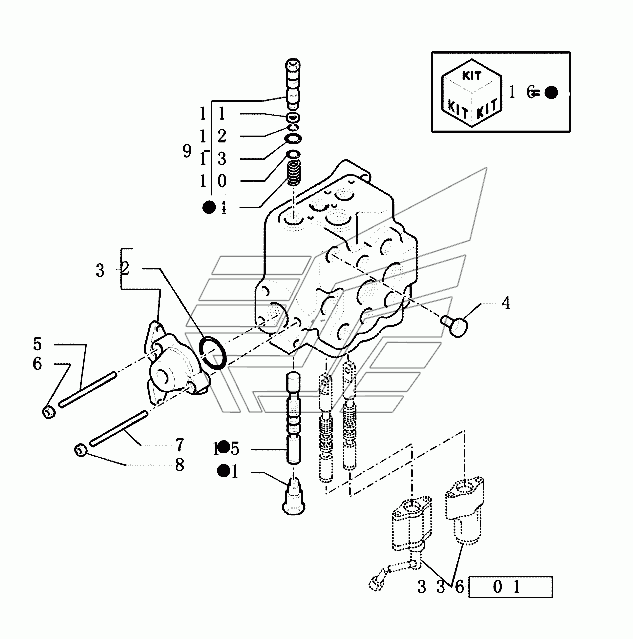

Регулировочный клапан загруз. Уства, 2 сектора, крышка и разгрузочный клапан (center pivot) Экскаватор LB110B (часть 1). Каталог 2010г.

Опора в сборе клапана управления 7 секторов Экскаватор LB110B (часть 1) Регулировочный клапан загруз. Уства, 2 сектора, выпускные и стопорные клапаны (center pivot) Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пробка

Заводской номер: 9968464 Количество на модель: 1

9968464

1

2

Номер детали на чертеже:

2

Уплотнительное кольцо

Заводской номер: 9968476 Количество на модель: 1

9968476

1

3

Номер детали на чертеже:

3

Блок гидравлических клапанов

Заводской номер: 9968443 Количество на модель: 1

9968443

1

4

Номер детали на чертеже:

4

Пробка

Заводской номер: 85807857 Количество на модель: 1

85807857

1

5

Номер детали на чертеже:

5

Шпилька

Заводской номер: 9968521 Количество на модель: 2

9968521

2

6

Номер детали на чертеже:

6

Гайка

Заводской номер: 9968441 Количество на модель: 2

9968441

2

7

Номер детали на чертеже:

7

Шпилька

Заводской номер: 9968520 Количество на модель: 1

9968520

1

8

Номер детали на чертеже:

8

Гайка

Заводской номер: 9968440 Количество на модель: 1

9968440

1

9

Номер детали на чертеже:

9

Перепускной клапан

Заводской номер: 85815667 Количество на модель: 1

85815667

1

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 85815668 Количество на модель: 1

85815668

1

11

Номер детали на чертеже:

11

Опорное кольцо

Заводской номер: 9968467 Количество на модель: 1

9968467

1

12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: 9968466 Количество на модель: 1

9968466

1

13

Номер детали на чертеже:

13

Уплотнительное кольцо

Заводской номер: 9968468 Количество на модель: 1

9968468

1

14

Номер детали на чертеже:

14

Пружина

Заводской номер: 9968488 Количество на модель: 1

9968488

1

15

Номер детали на чертеже:

15

Золотник

Заводской номер: 85807858 Количество на модель: 1

85807858

1

16

Номер детали на чертеже:

16

Золотник

Заводской номер: 87327632 Количество на модель: 1

87327632

1
