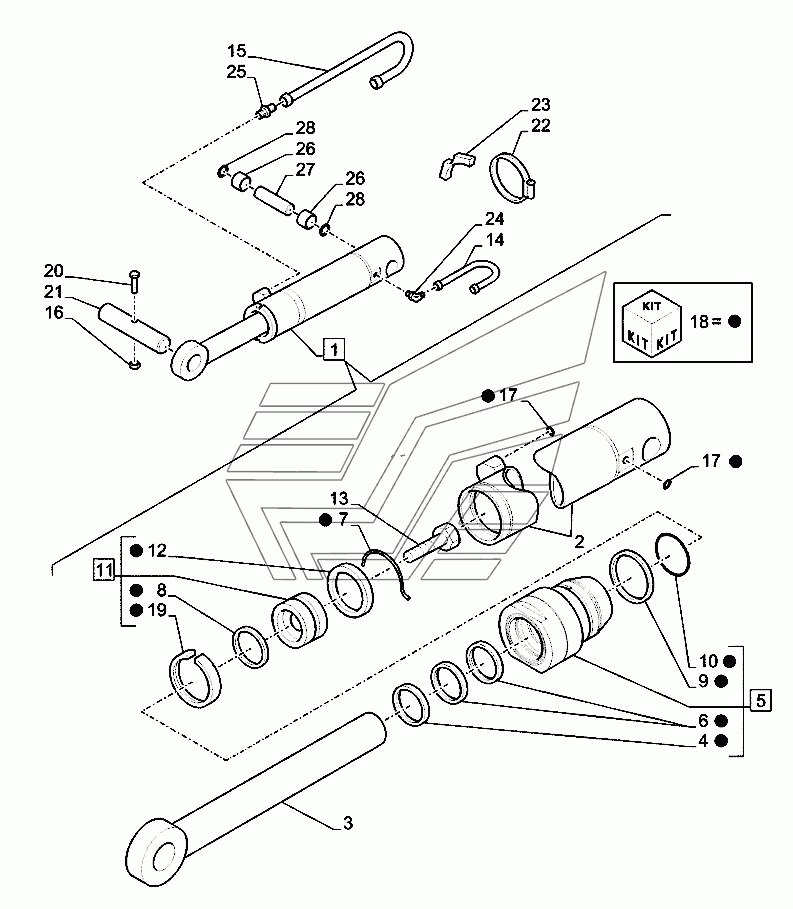

Стабилизатор cylinders (side shift)-eu-after s/n n7gh08034-before s/n nbhh03500 Экскаватор LB110B (часть 1). Каталог 2010г.

Цилиндры стабилизаторов (side shift) Экскаватор LB110B (часть 1) Стабилизатор cylinders (side shift)-eu-after s/n nbhh03499 Экскаватор LB110B (часть 1)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Цилиндр

Заводской номер: 87574186 Количество на модель: 2

87574186

2

2

Номер детали на чертеже:

2

Жесткая трубка

Заводской номер: 87547464 Количество на модель: 2

87547464

2

3

Номер детали на чертеже:

3

Стержень

Заводской номер: 87520398 Количество на модель: 2

87520398

2

4

Номер детали на чертеже:

4

Уплотнение стеклоочистителя

Заводской номер: 87414969 Количество на модель: 2

87414969

2

5

Номер детали на чертеже:

5

Сальник

Заводской номер: 87415113 Количество на модель: 2

87415113

2

6

Номер детали на чертеже:

6

Комплект уплотнительных колец

Заводской номер: 87414970 Количество на модель: 2

87414970

2

7

Номер детали на чертеже:

7

Крепежная проволока

Заводской номер: 83913375 Количество на модель: 2

83913375

2

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 87414339 Количество на модель: 2

87414339

2

9

Номер детали на чертеже:

9

Опорное кольцо

Заводской номер: 87440399 Количество на модель: 2

87440399

2

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 87421142 Количество на модель: 2

87421142

2

11

Номер детали на чертеже:

11

Поршень

Заводской номер: 87606649 Количество на модель: 2

87606649

2

12

Номер детали на чертеже:

12

Уплотнительное кольцо

Заводской номер: 349519A1 Количество на модель: 2

349519A1

2

13

Номер детали на чертеже:

13

Болт

Заводской номер: 87428020 Количество на модель: 2

87428020

2

14

Номер детали на чертеже:

14

Жесткая трубка

Заводской номер: 87573091 Количество на модель: 2

87573091

2

15

Номер детали на чертеже:

15

Жесткая трубка

Заводской номер: 87573090 Количество на модель: 2

87573090

2

16

Номер детали на чертеже:

16

Контргайка

Заводской номер: 12577211 Количество на модель: 2

12577211

2

17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: 81845037 Количество на модель: 2

81845037

2

18

Номер детали на чертеже:

18

Комплект уплотнительных колец

Заводской номер: 87608671 Количество на модель: 1

87608671

1

19

Номер детали на чертеже:

19

Износное кольцо

Заводской номер: 87408632 Количество на модель: 1

87408632

1

20

Номер детали на чертеже:

20

Болт

Заводской номер: 11108221 Количество на модель: 2

11108221

2

21

Номер детали на чертеже:

21

Штифт

Заводской номер: 86993482 Количество на модель: 2

86993482

2

21

Номер детали на чертеже:

21

Штифт

Заводской номер: 87376510 Количество на модель: 2

87376510

2

22

Номер детали на чертеже:

22

Хомут шланга

Заводской номер: 85813328 Количество на модель: 2

85813328

2

23

Номер детали на чертеже:

23

Якорь

Заводской номер: 87573095 Количество на модель: 2

87573095

2

24

Номер детали на чертеже:

24

Колено, 90 град.

Заводской номер: 83961741 Количество на модель: 2

83961741

2

25

Номер детали на чертеже:

25

Фиттинг

Заводской номер: 83963371 Количество на модель: 2

83963371

2

26

Номер детали на чертеже:

26

Распорка

Заводской номер: 87376505 Количество на модель: 4

87376505

4

27

Номер детали на чертеже:

27

Штифт

Заводской номер: 87376504 Количество на модель: 2

87376504

2

28

Номер детали на чертеже:

28

Стопорное кольцо

Заводской номер: 11069071 Количество на модель: 4

11069071

4

Цилиндры стабилизаторов (side shift) Экскаватор LB110B (часть 1) Стабилизатор cylinders (side shift)-eu-after s/n nbhh03499 Экскаватор LB110B (часть 1)
