Безопасная рама/педаль тормоза Экскаватор LB110B (часть 2). Каталог 2010г.

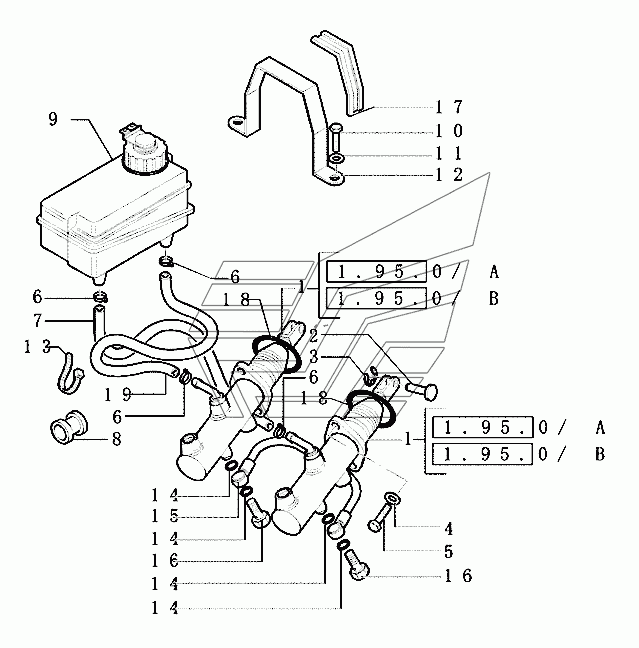

Безопасная рама/педаль тормоза Экскаватор LB110B (часть 2) Безопасная рама/педаль тормоза Экскаватор LB110B (часть 2)

Вид отображения:

Детали справа

По ширине экрана

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Главный цилиндр

Заводской номер: 85805257 Количество на модель: 2

85805257

2

1

Номер детали на чертеже:

1

Тормозной цилиндр

Заводской номер: 87398198 Количество на модель: 2

87398198

2

1

Номер детали на чертеже:

1

Гидравлический насос

Заводской номер: 85824114 Количество на модель: 2

85824114

2

2

Номер детали на чертеже:

2

Штифт

Заводской номер: 5155381 Количество на модель: 2

5155381

2

3

Номер детали на чертеже:

3

Фиксатор

Заводской номер: 11064176 Количество на модель: 2

11064176

2

4

Номер детали на чертеже:

4

Шайба бельвиля

Заводской номер: 11193874 Количество на модель: 4

11193874

4

5

Номер детали на чертеже:

5

Винт

Заводской номер: 14306324 Количество на модель: 4

14306324

4

6

Номер детали на чертеже:

6

Хомут шланга

Заводской номер: 13423271 Количество на модель: 4

13423271

4

7

Номер детали на чертеже:

7

Трубка

Заводской номер: 85819914 Количество на модель: 1

85819914

1

8

Номер детали на чертеже:

8

Проходная втулка

Заводской номер: 85801941 Количество на модель: 2

85801941

2

9

Номер детали на чертеже:

9

Бачок тормозной жидкости

Заводской номер: 82003369 Количество на модель: 1

82003369

1

10

Номер детали на чертеже:

10

Винт

Заводской номер: 10902624 Количество на модель: 2

10902624

2

11

Номер детали на чертеже:

11

Шайба бельвиля

Заводской номер: 11193274 Количество на модель: 2

11193274

2

12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 85801092 Количество на модель: 1

85801092

1

13

Номер детали на чертеже:

13

Втулка

Заводской номер: 14560187 Количество на модель: 1

14560187

1

14

Номер детали на чертеже:

14

Уплотнительная шайба

Заводской номер: 2854292 Количество на модель: 8

2854292

8

15

Номер детали на чертеже:

15

Трубка

Заводской номер: 5155701 Количество на модель: 1

5155701

1

16

Номер детали на чертеже:

16

Болт с проушиной

Заводской номер: 5155703 Количество на модель: 2

5155703

2

17

Номер детали на чертеже:

17

Клейкая прокладка

Заводской номер: 85801093 Количество на модель: 1

85801093

1

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 13399076 Количество на модель: 2

13399076

2

19

Номер детали на чертеже:

19

Трубка

Заводской номер: 85819915 Количество на модель: 1

85819915

1
