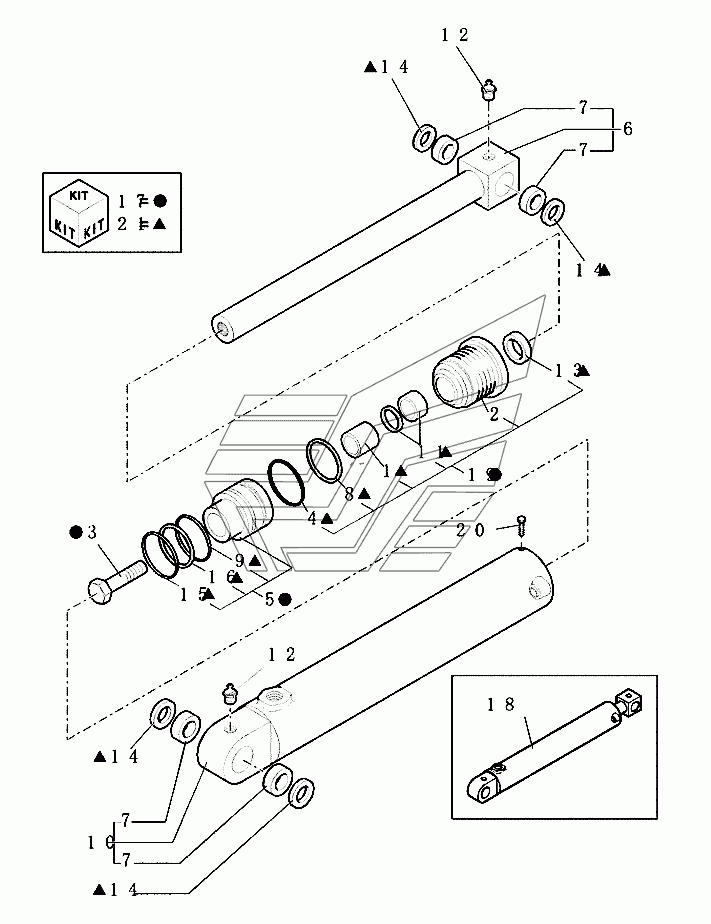

Гидравлический цилиндр ковша Экскаватор LB110B (часть 2). Каталог 2010г.

Ковш 6x1 (1 m3) с зубьями "common grey" Экскаватор LB110B (часть 2) Гидравлический цилиндр копания Экскаватор LB110B (часть 2)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Втулка

Заводской номер: 87414976 Количество на модель: 1

87414976

1

2

Номер детали на чертеже:

2

Сальник

Заводской номер: 87414506 Количество на модель: 1

87414506

1

3

Номер детали на чертеже:

3

Болт

Заводской номер: 87427999 Количество на модель: 1

87427999

1

4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: 87421144 Количество на модель: 1

87421144

1

5

Номер детали на чертеже:

5

Поршень

Заводской номер: 87408120 Количество на модель: 1

87408120

1

6

Номер детали на чертеже:

6

Стержень

Заводской номер: 83963252 Количество на модель: 1

83963252

1

7

Номер детали на чертеже:

7

Втулка

Заводской номер: 83910547 Количество на модель: 4

83910547

4

8

Номер детали на чертеже:

8

Опорное кольцо

Заводской номер: 87440401 Количество на модель: 1

87440401

1

9

Номер детали на чертеже:

9

Износное кольцо

Заводской номер: 87408634 Количество на модель: 1

87408634

1

10

Номер детали на чертеже:

10

Цилиндр

Заводской номер: 83963280 Количество на модель: 1

83963280

1

11

Номер детали на чертеже:

11

Комплект уплотнительных колец

Заводской номер: 87414980 Количество на модель: 1

87414980

1

12

Номер детали на чертеже:

12

Шприц-масленка

Заводской номер: 83416242 Количество на модель: 2

83416242

2

13

Номер детали на чертеже:

13

Уплотнение стеклоочистителя

Заводской номер: 87414979 Количество на модель: 1

87414979

1

14

Номер детали на чертеже:

14

Уплотнительное кольцо

Заводской номер: 83931289 Количество на модель: 4

83931289

4

15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: 87414333 Количество на модель: 1

87414333

1

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 87414341 Количество на модель: 1

87414341

1

17

Номер детали на чертеже:

17

Комплект

Заводской номер: 87424197 Количество на модель: 1

87424197

1

18

Номер детали на чертеже:

18

Гидравлический цилиндр

Заводской номер: 87315527 Количество на модель: 1

87315527

1

19

Номер детали на чертеже:

19

Сальник

Заводской номер: 87415117 Количество на модель: 1

87415117

1

20

Номер детали на чертеже:

20

Винт

Заводской номер: 85827128 Количество на модель: 1

85827128

1

21

Номер детали на чертеже:

21

Комплект уплотнительных колец

Заводской номер: 87428629 Количество на модель: 1

87428629

1
