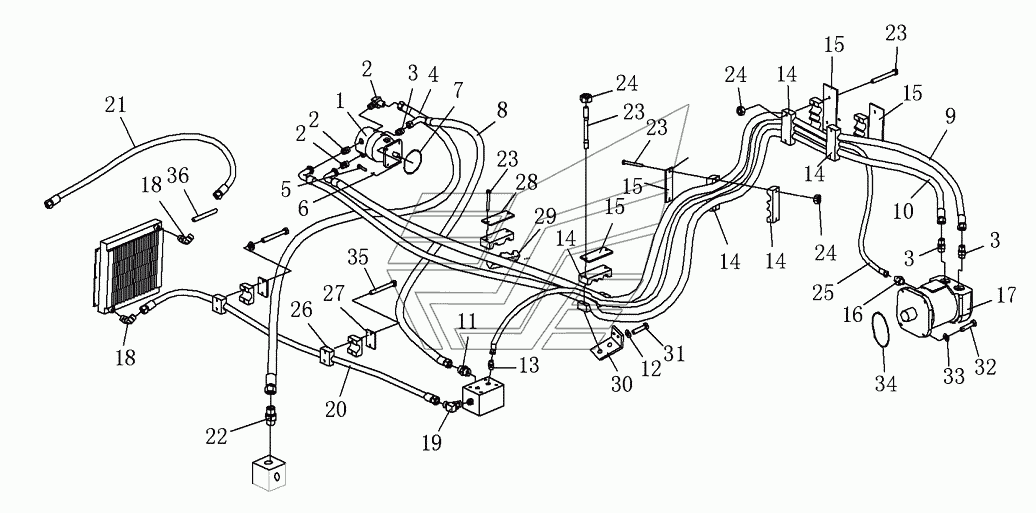

HYDRAUMATIC SYSTEM OF VIBRATION Каток SR12-5. Каталог 2013г.

HYDRAUMATIC SYSTEM OF RUNNING MECHANISM Каток SR12-5 HYDRAUMATIC SYSTEM OF TRACTION Каток SR12-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Vibration pump

Заводской номер: 242-65-02000 Количество на модель: 1
242-65-02000
1
2

Номер детали на чертеже:

2

Adapter

Заводской номер: 254-65-00006 Количество на модель: 3
254-65-00006
3
3

Номер детали на чертеже:

3

Adapter

Заводской номер: 263-65-00028 Количество на модель: 3
263-65-00028
3
4

Номер детали на чертеже:

4

Hose

Заводской номер: 242-65-03000 Количество на модель: 1
242-65-03000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 02010-70838 Количество на модель: 2
02010-70838
2
6

Номер детали на чертеже:

6

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 02890-01100 Количество на модель: 1
02890-01100
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: 242-65-04000 Количество на модель: 1
242-65-04000
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 242-65-05000 Количество на модель: 1
242-65-05000
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 242-65-06000 Количество на модель: 1
242-65-06000
1
11

Номер детали на чертеже:

11

Nipple

Заводской номер: 254-64-00008 Количество на модель: 1
254-64-00008
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 254-65-00002 Количество на модель: 1
254-65-00002
1
14

Номер детали на чертеже:

14

Rubber-plate

Заводской номер: 263-65-00012 Количество на модель: 8
263-65-00012
8
15

Номер детали на чертеже:

15

Plate

Заводской номер: 263-65-00013 Количество на модель: 4
263-65-00013
4
16

Номер детали на чертеже:

16

Adapter

Заводской номер: 263-65-00022 Количество на модель: 1
263-65-00022
1
17

Номер детали на чертеже:

17

Vibration motor

Заводской номер: 242-65-07000 Количество на модель: 1
242-65-07000
1
18

Номер детали на чертеже:

18

Nipple

Заводской номер: 244-65-00002 Количество на модель: 2
244-65-00002
2
19

Номер детали на чертеже:

19

Nipple

Заводской номер: 244-65-00001 Количество на модель: 1
244-65-00001
1
20

Номер детали на чертеже:

20

Hose

Заводской номер: 242-65-08000 Количество на модель: 1
242-65-08000
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 242-65-09000 Количество на модель: 1
242-65-09000
1
22

Номер детали на чертеже:

22

Nipple

Заводской номер: 242-65-10000 Количество на модель: 1
242-65-10000
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51085 Количество на модель: 10
01010-51085
10
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 01580-11008 Количество на модель: 8
01580-11008
8
25

Номер детали на чертеже:

25

Hose

Заводской номер: 242-65-11000 Количество на модель: 1
242-65-11000
1
26

Номер детали на чертеже:

26

Rubber pad

Заводской номер: 274-65-00004 Количество на модель: 2
274-65-00004
2
27

Номер детали на чертеже:

27

Plate

Заводской номер: 274-65-00005 Количество на модель: 1
274-65-00005
1
28

Номер детали на чертеже:

28

Plate

Заводской номер: 242-64-00005 Количество на модель: 1
242-64-00005
1
29

Номер детали на чертеже:

29

Rubber plate

Заводской номер: 242-64-00001 Количество на модель: 2
242-64-00001
2
30

Номер детали на чертеже:

30

Plate

Заводской номер: 242-31-00001 Количество на модель: 1
242-31-00001
1
31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
34

Номер детали на чертеже:

34

O-ring

Заводской номер: 02892-03100 Количество на модель: 1
02892-03100
1
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01010-51065 Количество на модель: 2
01010-51065
2
36

Номер детали на чертеже:

36

Tube

Заводской номер: 242-65-12000 Количество на модель: 1
242-65-12000
1
