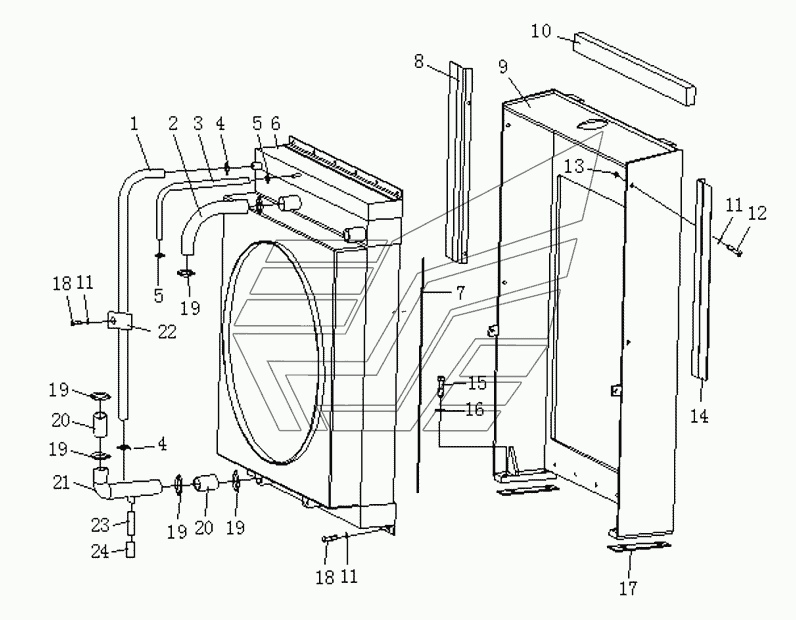

COOLING SYSTEM Каток SR12-5. Каталог 2013г.

ENGINE MOUNTING AND ATTACHMENT Каток SR12-5 FUEL TANK AND PIPING Каток SR12-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 07261-02012 Количество на модель: 1
07261-02012
1
2

Номер детали на чертеже:

2

Tube

Заводской номер: 242-03-00002 Количество на модель: 1
242-03-00002
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 07260-00963 Количество на модель: 1
07260-00963
1
4

Номер детали на чертеже:

4

Hose clip

Заводской номер: 07281-00289 Количество на модель: 2
07281-00289
2
5

Номер детали на чертеже:

5

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
6

Номер детали на чертеже:

6

Radiator assy

Заводской номер: 242-03-05000 Количество на модель: 1
242-03-05000
1
7

Номер детали на чертеже:

7

Gasket

Заводской номер: 242-03-00001 Количество на модель: 2
242-03-00001
2
8

Номер детали на чертеже:

8

Shield

Заводской номер: 242-03-03000 Количество на модель: 1
242-03-03000
1
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 242-03-01000 Количество на модель: 1
242-03-01000
1
10

Номер детали на чертеже:

10

Sponge

Заводской номер: 242-03-04000 Количество на модель: 1
242-03-04000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31032 Количество на модель: 17
01643-31032
17
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 01580-11008 Количество на модель: 4
01580-11008
4
14

Номер детали на чертеже:

14

Shield

Заводской номер: 242-03-06000 Количество на модель: 1
242-03-06000
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51240 Количество на модель: 4
01010-51240
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 242-03-00004 Количество на модель: 4
242-03-00004
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51020 Количество на модель: 13
01010-51020
13
19

Номер детали на чертеже:

19

Hose clip

Заводской номер: 07281-00709 Количество на модель: 6
07281-00709
6
20

Номер детали на чертеже:

20

Tube

Заводской номер: 242-03-00003 Количество на модель: 2
242-03-00003
2
21

Номер детали на чертеже:

21

Tube

Заводской номер: 242-03-02000 Количество на модель: 1
242-03-02000
1
22

Номер детали на чертеже:

22

Clip

Заводской номер: 08035-13010 Количество на модель: 1
08035-13010
1
23

Номер детали на чертеже:

23

Valve

Заводской номер: 07730-50004 Количество на модель: 1
07730-50004
1
24

Номер детали на чертеже:

24

Hose

Заводской номер: 07270-01550 Количество на модель: 1
07270-01550
1
