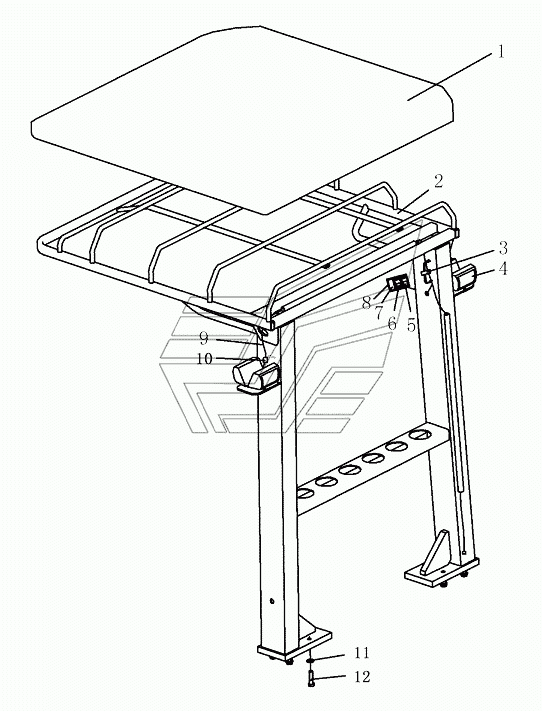

CAB SHED ASSEMBLY Каток SR18. Каталог 2011г.

FRAME, FLOOR PLATE ASSY Каток SR18 HOLDER Каток SR18

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tilt

Заводской номер: 254-55-02000 Количество на модель: 1
254-55-02000
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 254-55-01000 Количество на модель: 1
254-55-01000
1
3

Номер детали на чертеже:

3

Hoop

Заводской номер: 08034-20519 Количество на модель: 15
08034-20519
15
4

Номер детали на чертеже:

4

Lamp

Заводской номер: D2401-00020 Количество на модель: 4
D2401-00020
4
5

Номер детали на чертеже:

5

Switch

Заводской номер: D2540-08060 Количество на модель: 4
D2540-08060
4
6

Номер детали на чертеже:

6

Switch

Заводской номер: D2540-08070 Количество на модель: 4
D2540-08070
4
7

Номер детали на чертеже:

7

Cover board

Заводской номер: 260-08-00001 Количество на модель: 4
260-08-00001
4
8

Номер детали на чертеже:

8

Frame

Заводской номер: 260-08-00002 Количество на модель: 4
260-08-00002
4
9

Номер детали на чертеже:

9

Wiring harness

Заводской номер: 254-55-03100 Количество на модель: 4
254-55-03100
4
10

Номер детали на чертеже:

10

Grommet

Заводской номер: 08037-02512 Количество на модель: 2
08037-02512
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 01643-31645 Количество на модель: 8
01643-31645
8
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51655 Количество на модель: 8
01010-51655
8
