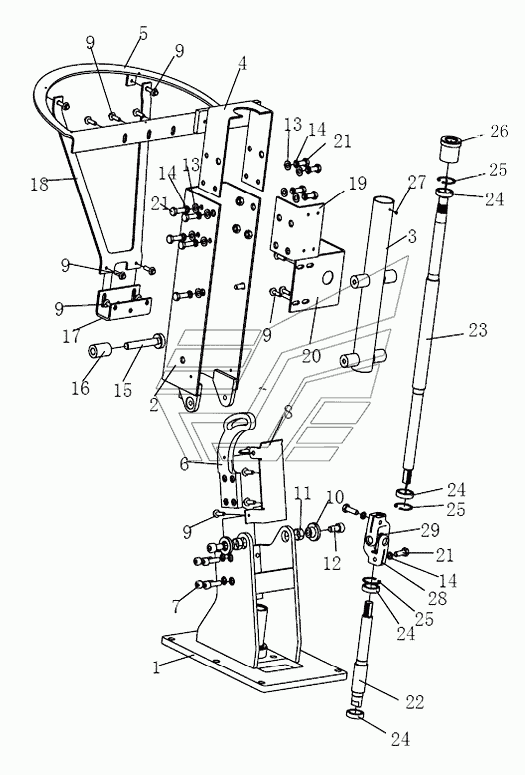

CONTROL STATION ASSEMBLY Каток SR20M. Каталог 2014г.

CAB ELECTRICAL SYSTEM Каток SR20M CONTROL STATION ASSEMBLY Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base

Заводской номер: 263-07-10010 Количество на модель: 1
263-07-10010
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 263-07-10020 Количество на модель: 1
263-07-10020
1
3

Номер детали на чертеже:

3

Tube

Заводской номер: 263-07-10030 Количество на модель: 1
263-07-10030
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 263-07-10040 Количество на модель: 1
263-07-10040
1
5

Номер детали на чертеже:

5

Plate

Заводской номер: 263-07-10050 Количество на модель: 1
263-07-10050
1
6

Номер детали на чертеже:

6

Support

Заводской номер: 263-07-10101 Количество на модель: 1
263-07-10101
1
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 01252-70830 Количество на модель: 4
01252-70830
4
8

Номер детали на чертеже:

8

Guard

Заводской номер: 263-07-10102 Количество на модель: 1
263-07-10102
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 01016-50620 Количество на модель: 17
01016-50620
17
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 263-07-10103 Количество на модель: 2
263-07-10103
2
11

Номер детали на чертеже:

11

Copper sheathing

Заводской номер: 263-07-10104 Количество на модель: 2
263-07-10104
2
12

Номер детали на чертеже:

12

Screw

Заводской номер: 01252-71020 Количество на модель: 2
01252-71020
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01642-20810 Количество на модель: 10
01642-20810
10
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01602-20825 Количество на модель: 12
01602-20825
12
15

Номер детали на чертеже:

15

Tighten

Заводской номер: 263-07-10105 Количество на модель: 1
263-07-10105
1
16

Номер детали на чертеже:

16

Sleeve

Заводской номер: 263-07-10106 Количество на модель: 1
263-07-10106
1
17

Номер детали на чертеже:

17

Plate

Заводской номер: 263-07-10110 Количество на модель: 1
263-07-10110
1
18

Номер детали на чертеже:

18

Plate

Заводской номер: 263-07-10111 Количество на модель: 1
263-07-10111
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 263-07-10112 Количество на модель: 1
263-07-10112
1
20

Номер детали на чертеже:

20

Plate

Заводской номер: 263-07-10113 Количество на модель: 1
263-07-10113
1
21

Номер детали на чертеже:

21

Bolt

Заводской номер: 01016-50825 Количество на модель: 12
01016-50825
12
22

Номер детали на чертеже:

22

Shaft

Заводской номер: 263-07-10201 Количество на модель: 1
263-07-10201
1
23

Номер детали на чертеже:

23

Shaft

Заводской номер: 263-07-10202 Количество на модель: 1
263-07-10202
1
24

Номер детали на чертеже:

24

Bearing

Заводской номер: GB276-61804 Количество на модель: 4
GB276-61804
4
25

Номер детали на чертеже:

25

Кольцо стопорное

Заводской номер: 04065-03012 Количество на модель: 3
04065-03012
3
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: 263-07-10060 Количество на модель: 1
263-07-10060
1
27

Номер детали на чертеже:

27

Bolt

Заводской номер: GB74-M4X4 Количество на модель: 1
GB74-M4X4
1
28

Номер детали на чертеже:

28

Gimbal

Заводской номер: 263-07-10071 Количество на модель: 2
263-07-10071
2
29

Номер детали на чертеже:

29

Gimbal

Заводской номер: 263-07-10072 Количество на модель: 1
263-07-10072
1
