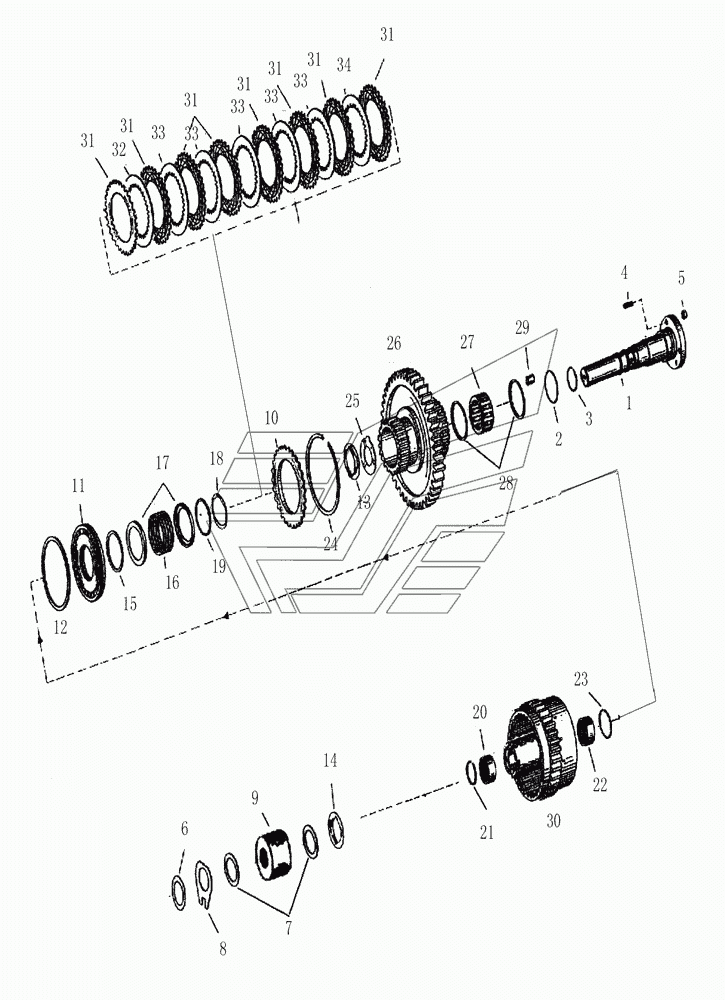

CLUTCH ASSEMBLY (3/3) Каток SR20M. Каталог 2014г.

HOUSING ASSEMBLY YD13 Каток SR20M P.T.01 ASSEMBLY YD133P.T.01 Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Axle

Заводской номер: 263-15-10094 Количество на модель: 1
263-15-10094
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 263-15-10054 Количество на модель: 1
263-15-10054
1
3

Номер детали на чертеже:

3

Sealing ring

Заводской номер: 263-15-10055 Количество на модель: 2
263-15-10055
2
4

Номер детали на чертеже:

4

Stud

Заводской номер: GB/T898 –1988 Количество на модель: 3
GB/T898 –1988
3
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 01508-40805 Количество на модель: 3
01508-40805
3
6

Номер детали на чертеже:

6

Spacer

Заводской номер: 263-15-10056 Количество на модель: 1
263-15-10056
1
7

Номер детали на чертеже:

7

Thrust washer

Заводской номер: 263-15-10095 Количество на модель: 2
263-15-10095
2
8

Номер детали на чертеже:

8

Stopper

Заводской номер: 263-15-10096 Количество на модель: 1
263-15-10096
1
9

Номер детали на чертеже:

9

Spacer

Заводской номер: 263-15-10097 Количество на модель: 1
263-15-10097
1
10

Номер детали на чертеже:

10

Press board

Заводской номер: 263-15-10060 Количество на модель: 1
263-15-10060
1
11

Номер детали на чертеже:

11

Piston

Заводской номер: 263-15-10061 Количество на модель: 1
263-15-10061
1
12

Номер детали на чертеже:

12

Special sealing ring

Заводской номер: 263-15-10062 Количество на модель: 2
263-15-10062
2
13

Номер детали на чертеже:

13

Stopper

Заводской номер: 263-15-10063 Количество на модель: 1
263-15-10063
1
14

Номер детали на чертеже:

14

Stopper

Заводской номер: 263-15-10064 Количество на модель: 1
263-15-10064
1
15

Номер детали на чертеже:

15

Special sealing ring

Заводской номер: 263-15-10065 Количество на модель: 1
263-15-10065
1
16

Номер детали на чертеже:

16

Pressured spring

Заводской номер: 263-15-10066 Количество на модель: 1
263-15-10066
1
17

Номер детали на чертеже:

17

Ring

Заводской номер: 263-15-10067 Количество на модель: 2
263-15-10067
2
18

Номер детали на чертеже:

18

Retaining ring

Заводской номер: 263-15-10068 Количество на модель: 1
263-15-10068
1
19

Номер детали на чертеже:

19

Ring

Заводской номер: 263-15-10069 Количество на модель: 1
263-15-10069
1
20

Номер детали на чертеже:

20

Needle bearing

Заводской номер: 263-15-10070 Количество на модель: 1
263-15-10070
1
21

Номер детали на чертеже:

21

Retainer

Заводской номер: 263-15-10071 Количество на модель: 1
263-15-10071
1
22

Номер детали на чертеже:

22

Roll bearing

Заводской номер: 263-15-10072 Количество на модель: 1
263-15-10072
1
23

Номер детали на чертеже:

23

263-15-10073

Заводской номер: 263-15-10073 Количество на модель: 1
263-15-10073
1
24

Номер детали на чертеже:

24

Retainer

Заводской номер: 263-15-10074 Количество на модель: 1
263-15-10074
1
25

Номер детали на чертеже:

25

Retainer

Заводской номер: 263-15-10075 Количество на модель: 1
263-15-10075
1
26

Номер детали на чертеже:

26

Gear

Заводской номер: 263-15-10098 Количество на модель: 1
263-15-10098
1
27

Номер детали на чертеже:

27

Ball bearing

Заводской номер: 263-15-10099 Количество на модель: 1
263-15-10099
1
28

Номер детали на чертеже:

28

Ex.friction disc

Заводской номер: 263-15-10093 Количество на модель: 2
263-15-10093
2
29

Номер детали на чертеже:

29

Roller set

Заводской номер: 263-15-10100 Количество на модель: 1
263-15-10100
1
30

Номер детали на чертеже:

30

Clutch assy

Заводской номер: 263-15-10101 Количество на модель: 1
263-15-10101
1
31

Номер детали на чертеже:

31

Ex.friction disc

Заводской номер: 263-15-10084 Количество на модель: 9
263-15-10084
9
32

Номер детали на чертеже:

32

In.friction disc

Заводской номер: 263-15-10085 Количество на модель: 1
263-15-10085
1
33

Номер детали на чертеже:

33

In.friction disc

Заводской номер: 263-15-10088 Количество на модель: 6
263-15-10088
6
34

Номер детали на чертеже:

34

In.friction disc

Заводской номер: 263-15-10087 Количество на модель: 1
263-15-10087
1
