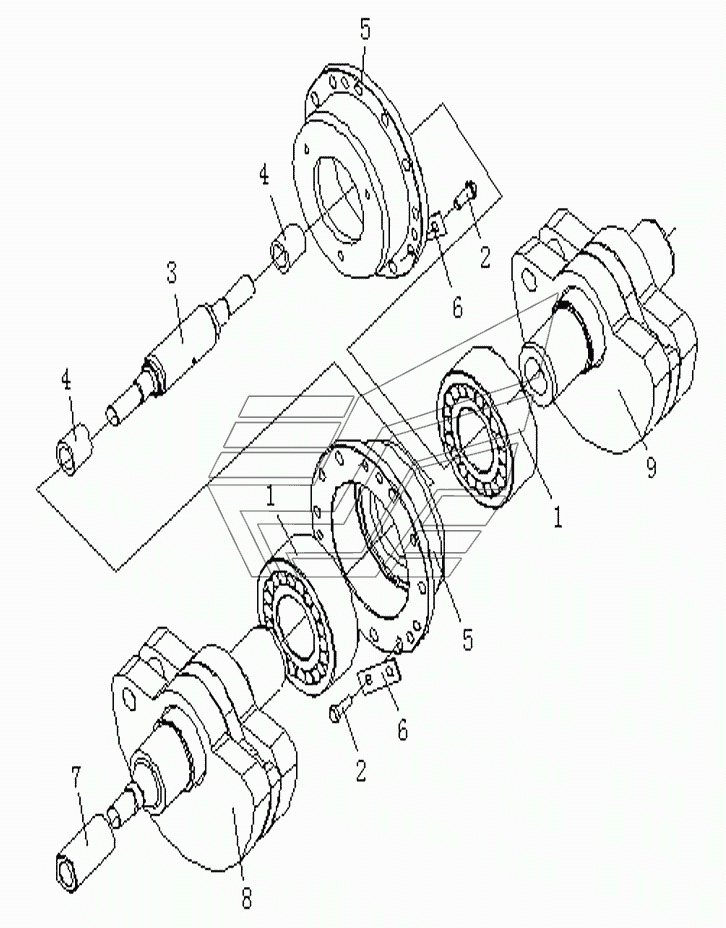

DRUM ASSEMBLY (2/2) Каток SR20M. Каталог 2014г.

DRUM ASSEMBLY (1/2) Каток SR20M DRUM ASSEMBLY Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bearing

Заводской номер: 263-83-60000 Количество на модель: 2
263-83-60000
2
2

Номер детали на чертеже:

2

Connect shaft

Заводской номер: 274-83-00006 Количество на модель: 1
274-83-00006
1
3

Номер детали на чертеже:

3

Connect shaft

Заводской номер: 263-83-00014 Количество на модель: 1
263-83-00014
1
4

Номер детали на чертеже:

4

Bearing

Заводской номер: 274-83-05000 Количество на модель: 2
274-83-05000
2
5

Номер детали на чертеже:

5

In.housing

Заводской номер: 263-83-00012 Количество на модель: 2
263-83-00012
2
6

Номер детали на чертеже:

6

Stop washer

Заводской номер: 263-83-00015 Количество на модель: 12
263-83-00015
12
7

Номер детали на чертеже:

7

Spline sleeve

Заводской номер: 263-83-00002 Количество на модель: 1
263-83-00002
1
8

Номер детали на чертеже:

8

Eccentric shaft left

Заводской номер: 253-83-10000 Количество на модель: 1
253-83-10000
1
9

Номер детали на чертеже:

9

Eccentric shaft right

Заводской номер: 253-83-20000 Количество на модель: 1
253-83-20000
1
