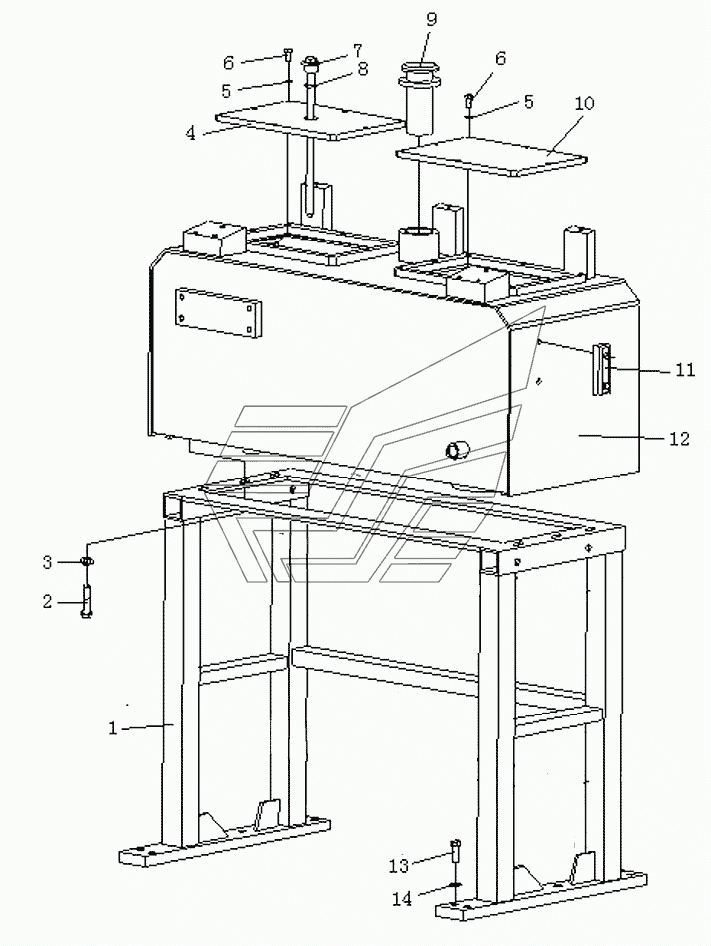

GASOLINE TANK ASSEMBLY Каток SR20M. Каталог 2014г.

TOOL BOX Каток SR20M HYDRAULIC VIBRATORY SYSTEM (SHANCHAI,WEICHAI) Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 263-60-01000 Количество на модель: 1
263-60-01000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51635 Количество на модель: 6
01010-51635
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
4

Номер детали на чертеже:

4

Plate

Заводской номер: 263-60-00004 Количество на модель: 1
263-60-00004
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 01643-30823 Количество на модель: 20
01643-30823
20
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-50820 Количество на модель: 16
01010-50820
16
7

Номер детали на чертеже:

7

Magnetic bar

Заводской номер: 263-60-06000 Количество на модель: 1
263-60-06000
1
8

Номер детали на чертеже:

8

Washer seal

Заводской номер: 07005-02716 Количество на модель: 1
07005-02716
1
9

Номер детали на чертеже:

9

Air filter

Заводской номер: 263-60-03000 Количество на модель: 1
263-60-03000
1
10

Номер детали на чертеже:

10

Plate

Заводской номер: 263-60-00003 Количество на модель: 1
263-60-00003
1
11

Номер детали на чертеже:

11

Gauge

Заводской номер: 263-60-04000 Количество на модель: 1
263-60-04000
1
12

Номер детали на чертеже:

12

Box body

Заводской номер: 263-60-02000 Количество на модель: 1
263-60-02000
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51440 Количество на модель: 6
01010-51440
6
14

Номер детали на чертеже:

14

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 6
01643-31445
6
