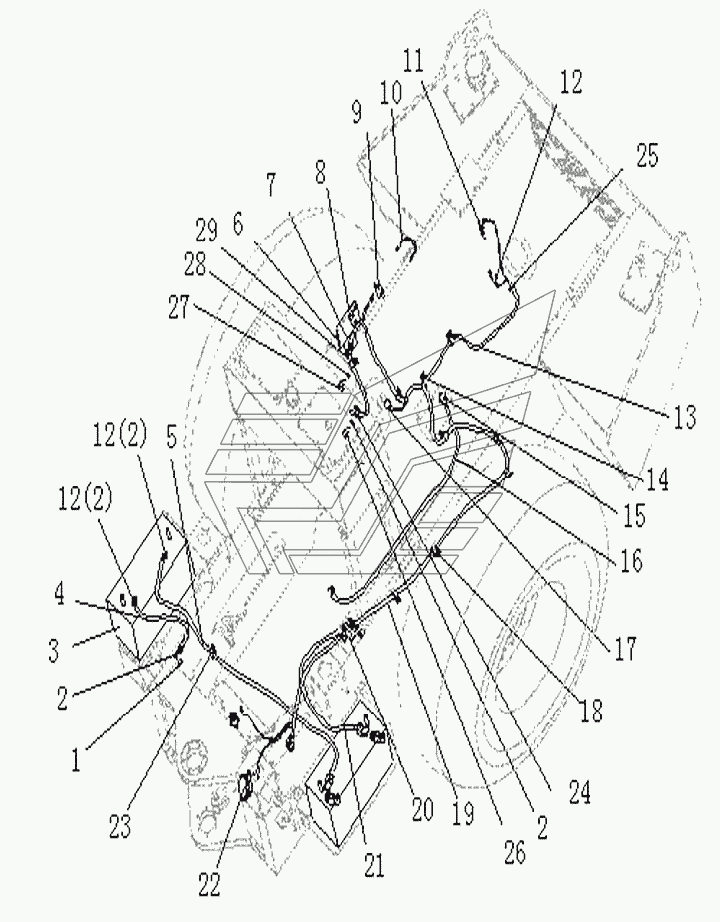

ELECTRICAL SYSTEM Каток SR20M. Каталог 2014г.

STEERING CYLINDER Каток SR20M ELECTRICAL SYSTEM Каток SR20M

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51016 Количество на модель: 7
01010-51016
7
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
3

Номер детали на чертеже:

3

Accumulator

Заводской номер: D1010-10500 Количество на модель: 2
D1010-10500
2
4

Номер детали на чертеже:

4

Cable

Заводской номер: 273-07-05000 Количество на модель: 1
273-07-05000
1
5

Номер детали на чертеже:

5

Cable

Заводской номер: 273-07-06000 Количество на модель: 1
273-07-06000
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: 2161-07-00002 Количество на модель: 1
2161-07-00002
1
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 08034-20536 Количество на модель: 19
08034-20536
19
8

Номер детали на чертеже:

8

Switch

Заводской номер: D2580-00800 Количество на модель: 1
D2580-00800
1
9

Номер детали на чертеже:

9

Pressure sensor

Заводской номер: D2300-01030 Количество на модель: 2
D2300-01030
2
10

Номер детали на чертеже:

10

Cable

Заводской номер: 263-07-13000 Количество на модель: 1
263-07-13000
1
11

Номер детали на чертеже:

11

Temp sensor

Заводской номер: D2310-12010 Количество на модель: 1
D2310-12010
1
12

Номер детали на чертеже:

12

Cover

Заводской номер: 08038-00519 Количество на модель: 7
08038-00519
7
13

Номер детали на чертеже:

13

Wiring harness

Заводской номер: 273-07-11000 Количество на модель: 1
273-07-11000
1
14

Номер детали на чертеже:

14

Clip

Заводской номер: 08035-11010 Количество на модель: 8
08035-11010
8
15

Номер детали на чертеже:

15

Cover

Заводской номер: 08038-00035 Количество на модель: 4
08038-00035
4
16

Номер детали на чертеже:

16

Cable

Заводской номер: 273-07-08000 Количество на модель: 1
273-07-08000
1
17

Номер детали на чертеже:

17

Sensor

Заводской номер: D2350-11000 Количество на модель: 1
D2350-11000
1
18

Номер детали на чертеже:

18

Clip

Заводской номер: 08035-12510 Количество на модель: 6
08035-12510
6
19

Номер детали на чертеже:

19

Frame harness

Заводской номер: 273-07-14000 Количество на модель: 1
273-07-14000
1
20

Номер детали на чертеже:

20

Power switch

Заводской номер: D2602-05001 Количество на модель: 1
D2602-05001
1
21

Номер детали на чертеже:

21

Cable

Заводской номер: 273-07-07000 Количество на модель: 1
273-07-07000
1
22

Номер детали на чертеже:

22

Клаксон

Заводской номер: D2711-10500 Количество на модель: 1
D2711-10500
1
23

Номер детали на чертеже:

23

Clip

Заводской номер: 08035-12508 Количество на модель: 5
08035-12508
5
24

Номер детали на чертеже:

24

Clip

Заводской номер: 08035-11510 Количество на модель: 1
08035-11510
1
25

Номер детали на чертеже:

25

Hoop

Заводской номер: 08034-20519 Количество на модель: 10
08034-20519
10
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51020 Количество на модель: 1
01010-51020
1
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-50816 Количество на модель: 3
01010-50816
3
28

Номер детали на чертеже:

28

Washer

Заводской номер: 01643-20519 Количество на модель: 3
01643-20519
3
29

Номер детали на чертеже:

29

Clip

Заводской номер: 08035-11014 Количество на модель: 1
08035-11014
1
