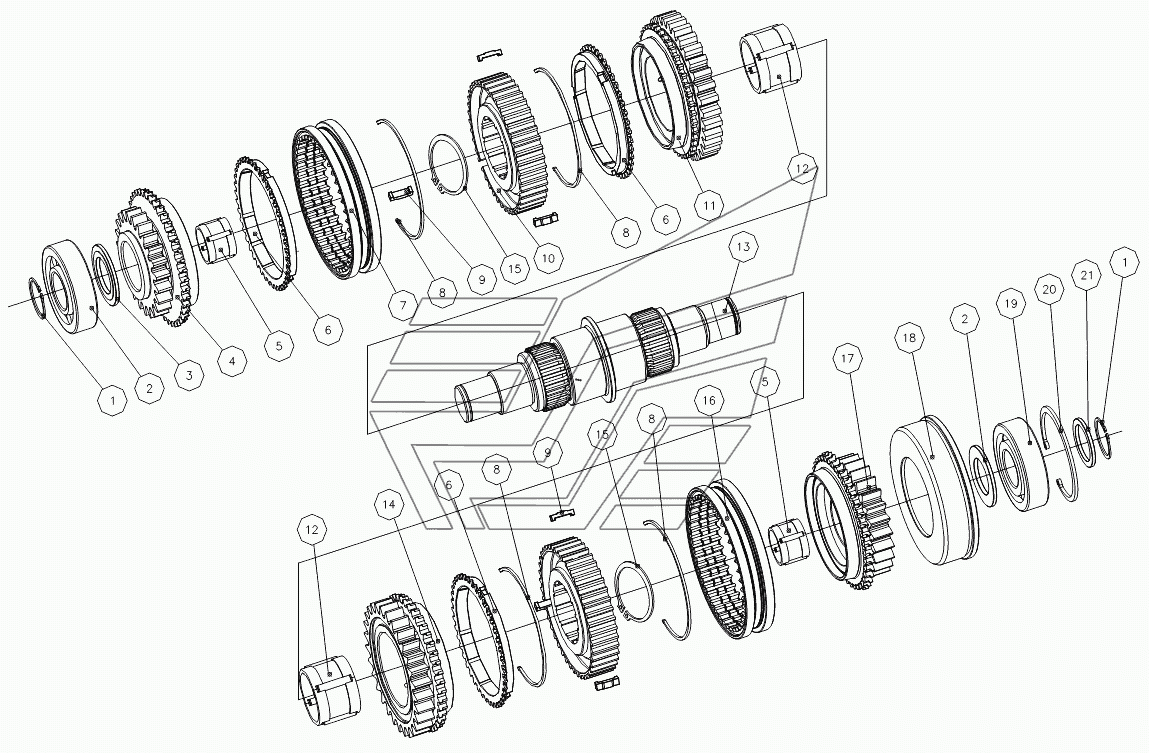

CLUTCH TYPE TRANSMISSION ASSY (5/8) Погрузчик вил. 2-2.5t. Каталог 2010г.

CLUTCH TYPE TRANSMISSION ASSY (4/8) Погрузчик вил. 2-2.5t CLUTCH TYPE TRANSMISSION ASSY (6/8) Погрузчик вил. 2-2.5t

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Открытое кольцо

Заводской номер: 04064-03015 Количество на модель: 2

04064-03015

2

2

Номер детали на чертеже:

2

Bearing

Заводской номер: GB/T283-94 Количество на модель: 1

GB/T283-94

1

3

Номер детали на чертеже:

3

Disc

Заводской номер: CJB30-01001 Количество на модель: 2

CJB30-01001

2

4

Номер детали на чертеже:

4

Plate, thrust

Заводской номер: CJB30-00013 Количество на модель: 1

CJB30-00013

1

5

Номер детали на чертеже:

5

Bearing

Заводской номер: K354027 Количество на модель: 2

K354027

2

6

Номер детали на чертеже:

6

Gear

Заводской номер: CJB30-01004 Количество на модель: 2

CJB30-01004

2

7

Номер детали на чертеже:

7

Bush

Заводской номер: CJB30-01005 Количество на модель: 1

CJB30-01005

1

8

Номер детали на чертеже:

8

Spring

Заводской номер: CJB30-01008 Количество на модель: 4

CJB30-01008

4

9

Номер детали на чертеже:

9

Bush

Заводской номер: CJB30-01007 Количество на модель: 6

CJB30-01007

6

10

Номер детали на чертеже:

10

Gear

Заводской номер: CJB30-01006 Количество на модель: 2

CJB30-01006

2

11

Номер детали на чертеже:

11

Gear

Заводской номер: CJB30-01010 Количество на модель: 1

CJB30-01010

1

12

Номер детали на чертеже:

12

Bearing

Заводской номер: Bearing Количество на модель: 2

Bearing

2

13

Номер детали на чертеже:

13

Shaft

Заводской номер: CJB30-01013 Количество на модель: 1

CJB30-01013

1

14

Номер детали на чертеже:

14

Gear

Заводской номер: CJB30-01011 Количество на модель: 1

CJB30-01011

1

15

Номер детали на чертеже:

15

Кольцо стопорное

Заводской номер: 04064-05020 Количество на модель: 2

04064-05020

2

16

Номер детали на чертеже:

16

Bush

Заводской номер: CJB30-01012 Количество на модель: 1

CJB30-01012

1

17

Номер детали на чертеже:

17

Gear

Заводской номер: CJB30-01014 Количество на модель: 1

CJB30-01014

1

18

Номер детали на чертеже:

18

Seat

Заводской номер: CJB30-01015 Количество на модель: 1

CJB30-01015

1

19

Номер детали на чертеже:

19

Bearing

Заводской номер: GB/T276-94 Количество на модель: 1

GB/T276-94

1

20

Номер детали на чертеже:

20

Открытое кольцо

Заводской номер: 04065-07525 Количество на модель: 1

04065-07525

1
