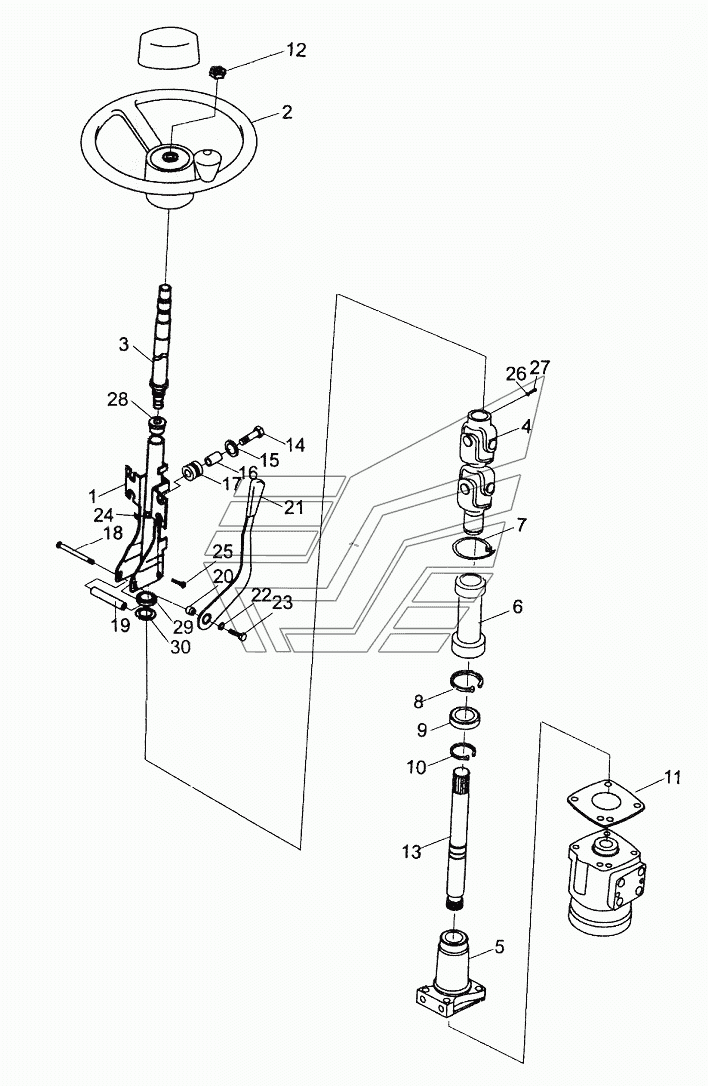

STEERING SYSTEM Погрузчик вил. 2-2.5t. Каталог 2010г.

STEERING CYLINDER ASSY Погрузчик вил. 2-2.5t SPEED CONTROL Погрузчик вил. 2-2.5t

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

9

10

11

11

12

13

14

15

16

16

17

17

18

18

19

19

20

20

21

21

22

23

23

24

24

25

25

26

27

28

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

column

Заводской номер: 411-76-03300 Количество на модель: 1

411-76-03300

1

1

Номер детали на чертеже:

1

column

Заводской номер: H24C4-10211 Количество на модель:

H24C4-10211

2

Номер детали на чертеже:

2

handle shaft ass’y

Заводской номер: 411-76-03100 Количество на модель: 1

411-76-03100

1

2

Номер детали на чертеже:

2

handle shaft ass’y

Заводской номер: A22A4-11102 Количество на модель:

A22A4-11102

3

Номер детали на чертеже:

3

shaft

Заводской номер: 411-76-03012 Количество на модель: 1

411-76-03012

1

3

Номер детали на чертеже:

3

shaft

Заводской номер: A73J4-12052 Количество на модель:

A73J4-12052

4

Номер детали на чертеже:

4

joint

Заводской номер: H24C4-10301 Количество на модель:

H24C4-10301

4

Номер детали на чертеже:

4

joint

Заводской номер: 411-76-03500 Количество на модель: 1

411-76-03500

1

5

Номер детали на чертеже:

5

flange

Заводской номер: 411-76-03010 Количество на модель: 1

411-76-03010

1

5

Номер детали на чертеже:

5

flange

Заводской номер: H24C4-12121 Количество на модель:

H24C4-12121

6

Номер детали на чертеже:

6

boot

Заводской номер: 411-76-03008 Количество на модель: 1

411-76-03008

1

6

Номер детали на чертеже:

6

boot

Заводской номер: H24C4-12101 Количество на модель:

H24C4-12101

7

Номер детали на чертеже:

7

band

Заводской номер: ZD-04015 Количество на модель:

ZD-04015

7

Номер детали на чертеже:

7

band

Заводской номер: 411-76-03007 Количество на модель: 1

411-76-03007

1

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 04065-03815 Количество на модель: 1

04065-03815

1

9

Номер детали на чертеже:

9

bearing

Заводской номер: GB276-61904 Количество на модель: 1

GB276-61904

1

10

Номер детали на чертеже:

10

Упорное кольцо

Заводской номер: 04064-02012 Количество на модель: 2

04064-02012

2

11

Номер детали на чертеже:

11

shim

Заводской номер: H24C4-12231 Количество на модель: 1

H24C4-12231

1

11

Номер детали на чертеже:

11

shim

Заводской номер: 411-76-03011 Количество на модель: 1

411-76-03011

1

12

Номер детали на чертеже:

12

Nut

Заводской номер: 01583-51610 Количество на модель: 1

01583-51610

1

13

Номер детали на чертеже:

13

link

Заводской номер: 411-76-03009 Количество на модель: 1

411-76-03009

1

14

Номер детали на чертеже:

14

bolt

Заводской номер: 01010-50635 Количество на модель: 4

01010-50635

4

15

Номер детали на чертеже:

15

washer

Заводской номер: 411-76-03015 Количество на модель: 4

411-76-03015

4

16

Номер детали на чертеже:

16

spacer

Заводской номер: A22A4-12141 Количество на модель:

A22A4-12141

16

Номер детали на чертеже:

16

spacer

Заводской номер: 411-76-03014 Количество на модель: 4

411-76-03014

4

17

Номер детали на чертеже:

17

rubber

Заводской номер: 411-76-03013 Количество на модель: 4

411-76-03013

4

17

Номер детали на чертеже:

17

rubber

Заводской номер: A22A4-12101 Количество на модель:

A22A4-12101

18

Номер детали на чертеже:

18

bolt

Заводской номер: 411-76-03006 Количество на модель: 1

411-76-03006

1

18

Номер детали на чертеже:

18

bolt

Заводской номер: H24C4-12151 Количество на модель:

H24C4-12151

19

Номер детали на чертеже:

19

spacer

Заводской номер: H24C4-12161 Количество на модель:

H24C4-12161

19

Номер детали на чертеже:

19

spacer

Заводской номер: 411-76-03005 Количество на модель: 1

411-76-03005

1

20

Номер детали на чертеже:

20

washer

Заводской номер: 411-76-03004 Количество на модель: 1

411-76-03004

1

20

Номер детали на чертеже:

20

washer

Заводской номер: H24C4-12171 Количество на модель:

H24C4-12171

21

Номер детали на чертеже:

21

lever

Заводской номер: 411-76-03400 Количество на модель: 1

411-76-03400

1

21

Номер детали на чертеже:

21

lever

Заводской номер: H24C4-10501 Количество на модель:

H24C4-10501

22

Номер детали на чертеже:

22

washer

Заводской номер: 411-76-03003 Количество на модель: 1

411-76-03003

1

23

Номер детали на чертеже:

23

bolt

Заводской номер: H24C4-12191 Количество на модель:

H24C4-12191

23

Номер детали на чертеже:

23

bolt

Заводской номер: 411-76-03002 Количество на модель: 1

411-76-03002

1

24

Номер детали на чертеже:

24

grommet

Заводской номер: 411-76-03001 Количество на модель: 1

411-76-03001

1

24

Номер детали на чертеже:

24

grommet

Заводской номер: AO1D4-12021 Количество на модель:

AO1D4-12021

25

Номер детали на чертеже:

25

bolt

Заводской номер: 411-76-03016 Количество на модель: 2

411-76-03016

2

25

Номер детали на чертеже:

25

bolt

Заводской номер: H24C4-12221 Количество на модель:

H24C4-12221

26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-50835 Количество на модель: 1

01010-50835

1

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01602-20825 Количество на модель: 1

01602-20825

1

28

Номер детали на чертеже:

28

spacer ass’y

Заводской номер: 411-76-03200 Количество на модель: 1

411-76-03200

1

28

Номер детали на чертеже:

28

spacer ass’y

Заводской номер: A22A2-46001 Количество на модель:

A22A2-46001
