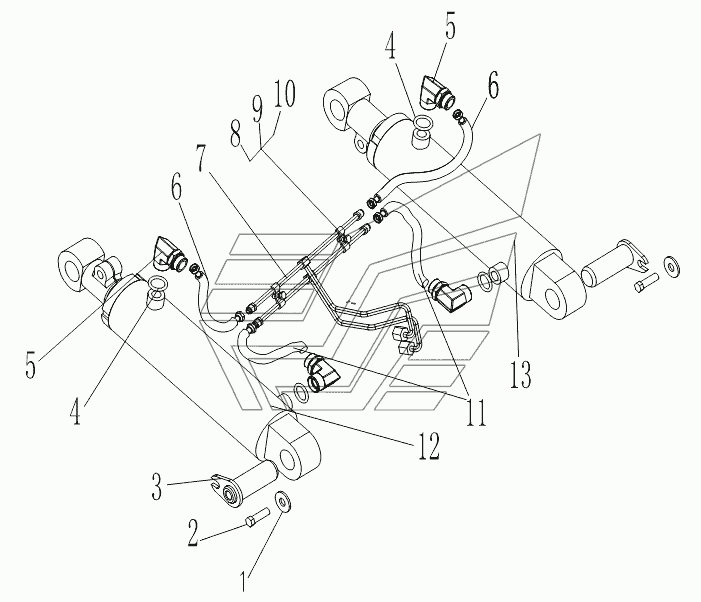

WORKING PIPELINE ASSY (2/2) Погрузчик вил. 2-2.5t. Каталог 2010г.

WORKING PIPELINE ASSY (1/2) Погрузчик вил. 2-2.5t TILT CYLINDER Погрузчик вил. 2-2.5t

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
3

Номер детали на чертеже:

3

Pin

Заводской номер: 411-62-07000 Количество на модель: 2
411-62-07000
2
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 07002-11423 Количество на модель: 4
07002-11423
4
5

Номер детали на чертеже:

5

joint

Заводской номер: 07235-10210 Количество на модель: 4
07235-10210
4
6

Номер детали на чертеже:

6

Hose

Заводской номер: 07121-00204 Количество на модель: 2
07121-00204
2
7

Номер детали на чертеже:

7

Pipe

Заводской номер: 413-62-02000 Количество на модель: 1
413-62-02000
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-50825 Количество на модель: 2
01010-50825
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01642-20810 Количество на модель: 2
01642-20810
2
11

Номер детали на чертеже:

11

hose

Заводской номер: 07121-00203 Количество на модель: 2
07121-00203
2
12

Номер детали на чертеже:

12

Cylinder

Заводской номер: 413-63-14000 Количество на модель: 1
413-63-14000
1
13

Номер детали на чертеже:

13

Cylinder

Заводской номер: 413-63-13000 Количество на модель: 1
413-63-13000
1
