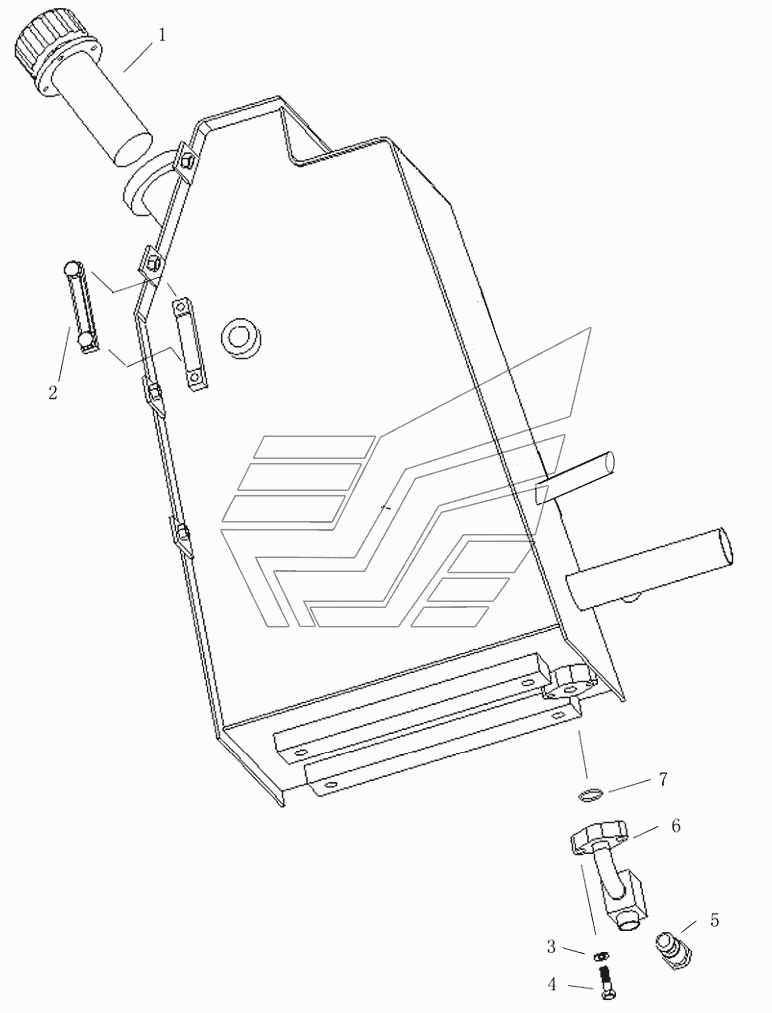

OIL TANK ASSY Shantui SD10YE. Каталог 2015г.

COUPLING Shantui SD10YE PIPING Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil strainer

Заводской номер: 121-60-02000 Количество на модель:
121-60-02000
2

Номер детали на чертеже:

2

Tube

Заводской номер: 121-60-03000 Количество на модель: 1
121-60-03000
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 01643-51032 Количество на модель: 2
01643-51032
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51035 Количество на модель: 2
01010-51035
2
5

Номер детали на чертеже:

5

Plug

Заводской номер: 14Y-62-01001 Количество на модель: 1
14Y-62-01001
1
6

Номер детали на чертеже:

6

Valve seat

Заводской номер: 121-60-04000 Количество на модель: 1
121-60-04000
1
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1
