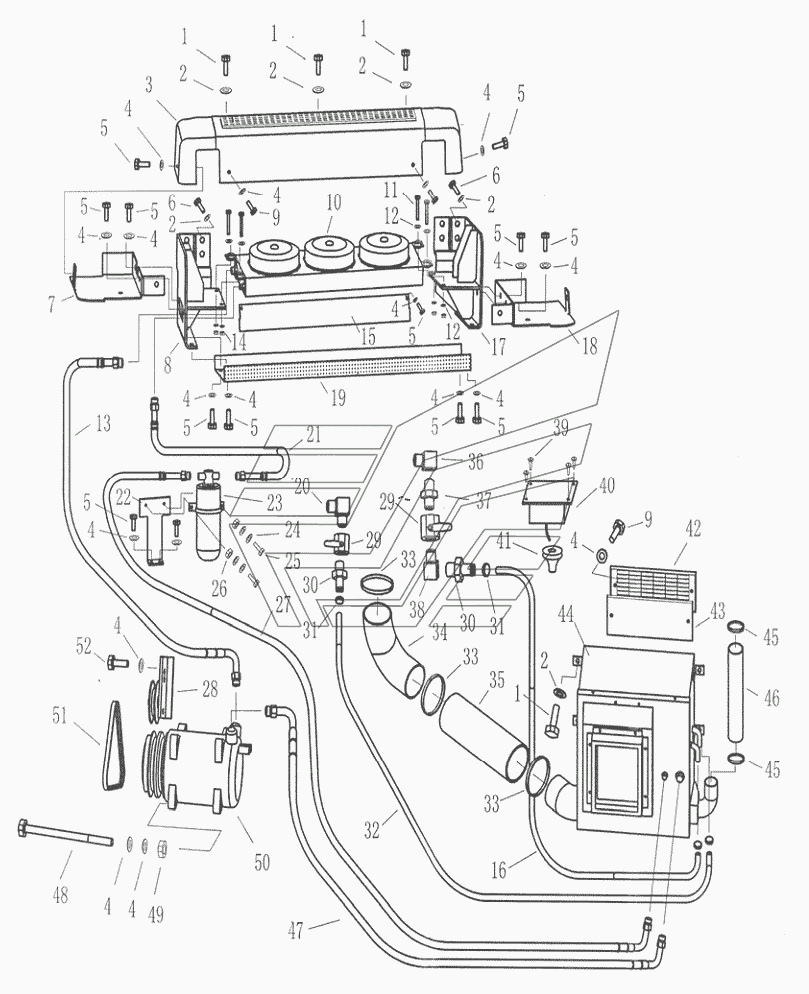

AIR CONDITIONER SYSTEM Shantui SD10YE. Каталог 2015г.

ELECTRICAL SYSTEM 4 Shantui SD10YE TRACTION FRAME ASSY Shantui SD10YE

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-51225 Количество на модель: 7
01010-51225
7
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-51232 Количество на модель: 15
01643-51232
15
3

Номер детали на чертеже:

3

Cover

Заводской номер: 121-58-06000 Количество на модель: 1
121-58-06000
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 01643-51032 Количество на модель: 25
01643-51032
25
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51025 Количество на модель: 14
01010-51025
14
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51235 Количество на модель: 8
01010-51235
8
7

Номер детали на чертеже:

7

Lamp bracket

Заводской номер: 121-58-07000 Количество на модель: 1
121-58-07000
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 121-58-03000 Количество на модель: 1
121-58-03000
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
10

Номер детали на чертеже:

10

Condenser assy

Заводской номер: 121-58-13000 Количество на модель: 1
121-58-13000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50840 Количество на модель: 4
01010-50840
4
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
13

Номер детали на чертеже:

13

Hose

Заводской номер: 121-58-01000 Количество на модель: 1
121-58-01000
1
14

Номер детали на чертеже:

14

Nut

Заводской номер: 01598-10809 Количество на модель: 4
01598-10809
4
15

Номер детали на чертеже:

15

Hose

Заводской номер: 121-58-00003 Количество на модель: 1
121-58-00003
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 09483-10540 Количество на модель: 1
09483-10540
1
17

Номер детали на чертеже:

17

Bracket

Заводской номер: 121-58-04000 Количество на модель: 1
121-58-04000
1
18

Номер детали на чертеже:

18

Lamp bracket

Заводской номер: 121-58-05000 Количество на модель: 1
121-58-05000
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 121-58-00004 Количество на модель: 1
121-58-00004
1
20

Номер детали на чертеже:

20

Nipple

Заводской номер: 121-58-00002 Количество на модель: 1
121-58-00002
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 121-58-08000 Количество на модель: 1
121-58-08000
1
22

Номер детали на чертеже:

22

Bracket

Заводской номер: 121-58-00006 Количество на модель: 1
121-58-00006
1
23

Номер детали на чертеже:

23

Evaporator

Заводской номер: 23Y-58D-09000 Количество на модель: 1
23Y-58D-09000
1
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 01643-30623 Количество на модель: 4
01643-30623
4
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 01010-50620 Количество на модель: 2
01010-50620
2
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
27

Номер детали на чертеже:

27

Hose

Заводской номер: 121-58-09000 Количество на модель: 1
121-58-09000
1
28

Номер детали на чертеже:

28

Tensioning wheel

Заводской номер: 121-58-11000 Количество на модель: 1
121-58-11000
1
29

Номер детали на чертеже:

29

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
30

Номер детали на чертеже:

30

Nipple

Заводской номер: 17Y-58B-00004 Количество на модель: 2
17Y-58B-00004
2
31

Номер детали на чертеже:

31

Зажим

Заводской номер: 07281-00259 Количество на модель: 4
07281-00259
4
32

Номер детали на чертеже:

32

Hose

Заводской номер: 09483-10526 Количество на модель: 1
09483-10526
1
33

Номер детали на чертеже:

33

Clamp

Заводской номер: 07281-01159 Количество на модель: 3
07281-01159
3
34

Номер детали на чертеже:

34

Elbow

Заводской номер: 121-58-00007 Количество на модель: 1
121-58-00007
1
35

Номер детали на чертеже:

35

Hose

Заводской номер: 121-58-00010 Количество на модель: 1
121-58-00010
1
36

Номер детали на чертеже:

36

Nipple

Заводской номер: 121-58-00001 Количество на модель: 1
121-58-00001
1
37

Номер детали на чертеже:

37

Nipple

Заводской номер: 07325-10400 Количество на модель: 1
07325-10400
1
38

Номер детали на чертеже:

38

Nipple

Заводской номер: 121-58-00008 Количество на модель: 1
121-58-00008
1
39

Номер детали на чертеже:

39

Bolt

Заводской номер: 01370-00410 Количество на модель: 4
01370-00410
4
40

Номер детали на чертеже:

40

Control panel

Заводской номер: 121-58-14000 Количество на модель: 1
121-58-14000
1
41

Номер детали на чертеже:

41

Ring tube

Заводской номер: 08037-12536 Количество на модель: 1
08037-12536
1
42

Номер детали на чертеже:

42

Bracket

Заводской номер: 121-58-12001 Количество на модель: 1
121-58-12001
1
43

Номер детали на чертеже:

43

Filter element

Заводской номер: 121-58-12002 Количество на модель: 1
121-58-12002
1
44

Номер детали на чертеже:

44

Evaporator

Заводской номер: 121-58-10000 Количество на модель: 1
121-58-10000
1
45

Номер детали на чертеже:

45

Зажим

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
46

Номер детали на чертеже:

46

Hose

Заводской номер: 121-58-00005 Количество на модель: 1
121-58-00005
1
47

Номер детали на чертеже:

47

Hose

Заводской номер: 121-58-02000 Количество на модель: 1
121-58-02000
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01011-51030 Количество на модель: 3
01011-51030
3
49

Номер детали на чертеже:

49

Гайка

Заводской номер: 01580-11008 Количество на модель: 3
01580-11008
3
50

Номер детали на чертеже:

50

Valve

Заводской номер: 23Y-58D-03000 Количество на модель: 1
23Y-58D-03000
1
51

Номер детали на чертеже:

51

Belt

Заводской номер: 121-58-00009 Количество на модель: 1
121-58-00009
1
52

Номер детали на чертеже:

52

Болт

Заводской номер: 01010-51030 Количество на модель: 3
01010-51030
3
