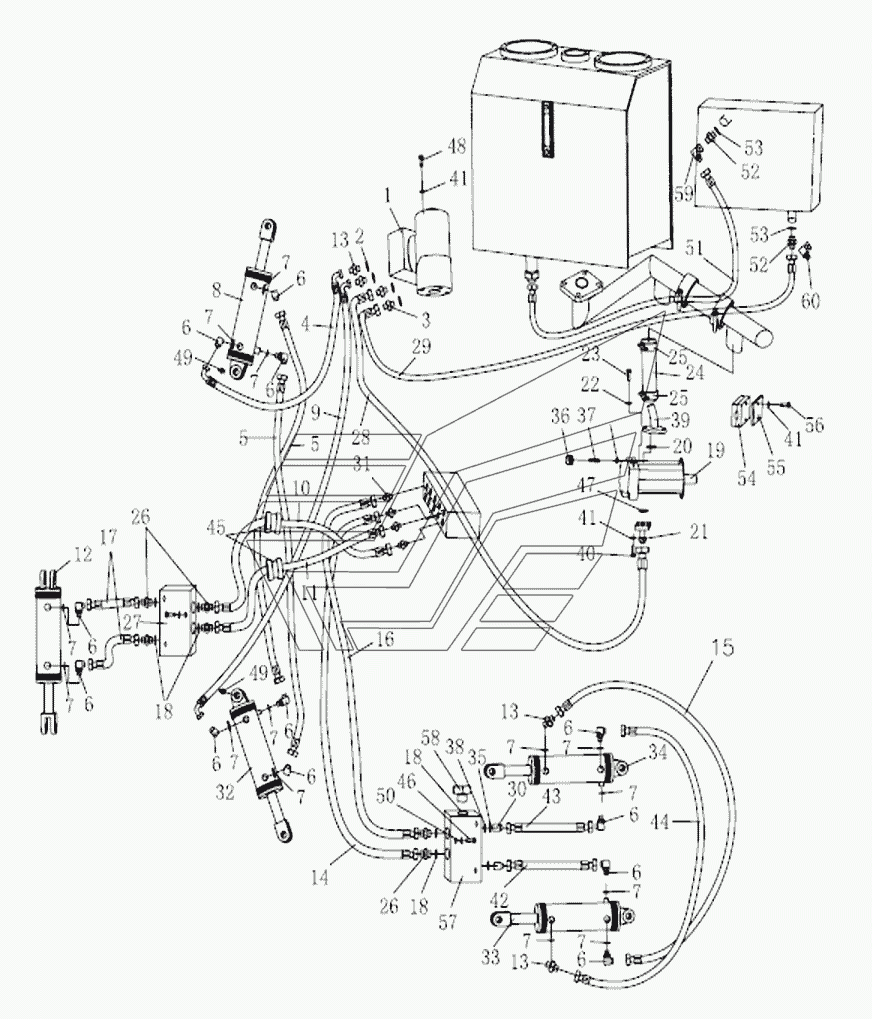

STEERING AND TILT PIPING ASSY Shantui SG16-3. Каталог 2014г.

FRONT AXLE ASSY Shantui SG16-3 TILT OIL CYLINDER ASSY Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Redirector assy

Заводской номер: 222-76-15000 Количество на модель: 1
222-76-15000
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 07303-02028 Количество на модель: 4
07303-02028
4
3

Номер детали на чертеже:

3

Nipple

Заводской номер: 222-76-00003 Количество на модель: 1
222-76-00003
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 222-76-07000 Количество на модель: 1
222-76-07000
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 222-76-32000 Количество на модель: 2
222-76-32000
2
6

Номер детали на чертеже:

6

Elbow

Заводской номер: 222-62-12000 Количество на модель: 12
222-62-12000
12
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 07002-12034 Количество на модель: 14
07002-12034
14
8

Номер детали на чертеже:

8

Steering oil cylinder assy

Заводской номер: 222-76-28000 Количество на модель: 1
222-76-28000
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 222-76-06000 Количество на модель: 1
222-76-06000
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 222-76-09000 Количество на модель: 1
222-76-09000
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 222-76-08000 Количество на модель: 1
222-76-08000
1
12

Номер детали на чертеже:

12

Tilt oil cylinder assy

Заводской номер: 222-76-02000 Количество на модель: 1
222-76-02000
1
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 222-62-00001 Количество на модель: 5
222-62-00001
5
14

Номер детали на чертеже:

14

Hose

Заводской номер: 222-76-01000 Количество на модель: 1
222-76-01000
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 222-76-12000 Количество на модель: 1
222-76-12000
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 222-76-23000 Количество на модель: 1
222-76-23000
1
17

Номер детали на чертеже:

17

Hose

Заводской номер: 222-76-03000 Количество на модель: 2
222-76-03000
2
18

Номер детали на чертеже:

18

Gasket

Заводской номер: 07303-01825 Количество на модель: 7
07303-01825
7
19

Номер детали на чертеже:

19

Pump

Заводской номер: 222-76-19000 Количество на модель: 1
222-76-19000
1
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: 07000-13042 Количество на модель: 1
07000-13042
1
21

Номер детали на чертеже:

21

Oil tube

Заводской номер: 222-76-18000 Количество на модель: 1
222-76-18000
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
24

Номер детали на чертеже:

24

Hose

Заводской номер: 07260-04111 Количество на модель: 1
07260-04111
1
25

Номер детали на чертеже:

25

Зажим

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
26

Номер детали на чертеже:

26

Nipple

Заводской номер: 222-62-00005 Количество на модель: 6
222-62-00005
6
27

Номер детали на чертеже:

27

Hydraulic lock

Заводской номер: 222-63-16000 Количество на модель: 1
222-63-16000
1
28

Номер детали на чертеже:

28

Hose

Заводской номер: 222-76-17000 Количество на модель: 1
222-76-17000
1
29

Номер детали на чертеже:

29

Hose

Заводской номер: 222-76-30000 Количество на модель: 1
222-76-30000
1
30

Номер детали на чертеже:

30

Elbow

Заводской номер: 222-76-14000 Количество на модель: 2
222-76-14000
2
31

Номер детали на чертеже:

31

Nipple

Заводской номер: 222-62-02000 Количество на модель: 4
222-62-02000
4
32

Номер детали на чертеже:

32

Steering oil cylinder assy

Заводской номер: 222-76-29000 Количество на модель: 1
222-76-29000
1
33

Номер детали на чертеже:

33

Turning oil cylinder

Заводской номер: 222-76-22000 Количество на модель: 1
222-76-22000
1
34

Номер детали на чертеже:

34

Turning oil cylinder

Заводской номер: 222-76-13000 Количество на модель: 1
222-76-13000
1
35

Номер детали на чертеже:

35

Washer

Заводской номер: 222-76-00002 Количество на модель: 2
222-76-00002
2
36

Номер детали на чертеже:

36

Nut

Заводской номер: 01580-11411 Количество на модель: 4
01580-11411
4
37

Номер детали на чертеже:

37

Stud

Заводской номер: 01124-51435 Количество на модель: 4
01124-51435
4
38

Номер детали на чертеже:

38

O-ring

Заводской номер: 07002-11823 Количество на модель: 2
07002-11823
2
39

Номер детали на чертеже:

39

Oil tube

Заводской номер: 221-76-20000 Количество на модель: 1
221-76-20000
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 01643-31032 Количество на модель: 10
01643-31032
10
42

Номер детали на чертеже:

42

Hose

Заводской номер: 222-76-10000 Количество на модель: 1
222-76-10000
1
43

Номер детали на чертеже:

43

Hose

Заводской номер: 222-76-11000 Количество на модель: 1
222-76-11000
1
44

Номер детали на чертеже:

44

Hose

Заводской номер: 222-76-21000 Количество на модель: 1
222-76-21000
1
45

Номер детали на чертеже:

45

Ring tube

Заводской номер: 222-76-00001 Количество на модель: 2
222-76-00001
2
46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-50845 Количество на модель: 6
01010-50845
6
47

Номер детали на чертеже:

47

O-ring

Заводской номер: 07000-13026 Количество на модель: 1
07000-13026
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
49

Номер детали на чертеже:

49

Масленка

Заводской номер: 07020-01021 Количество на модель: 2
07020-01021
2
50

Номер детали на чертеже:

50

Шайба

Заводской номер: 01643-30823 Количество на модель: 6
01643-30823
6
51

Номер детали на чертеже:

51

Hose

Заводской номер: 222-76-31000 Количество на модель: 1
222-76-31000
1
52

Номер детали на чертеже:

52

Nipple

Заводской номер: 222-76-00006 Количество на модель: 2
222-76-00006
2
53

Номер детали на чертеже:

53

Gasket

Заводской номер: 07303-03038 Количество на модель: 2
07303-03038
2
54

Номер детали на чертеже:

54

Rubber plate

Заводской номер: 222-76-00005 Количество на модель: 2
222-76-00005
2
55

Номер детали на чертеже:

55

Plate

Заводской номер: 222-76-00004 Количество на модель: 1
222-76-00004
1
56

Номер детали на чертеже:

56

Болт

Заводской номер: 01010-51035 Количество на модель: 2
01010-51035
2
57

Номер детали на чертеже:

57

Valve block

Заводской номер: 222-76-00008 Количество на модель: 1
222-76-00008
1
58

Номер детали на чертеже:

58

Plug

Заводской номер: 222-76-00009 Количество на модель: 1
222-76-00009
1
59

Номер детали на чертеже:

59

Nipple

Заводской номер: 222-76-00010 Количество на модель: 1
222-76-00010
1
60

Номер детали на чертеже:

60

Nipple

Заводской номер: 224-76-05000 Количество на модель: 1
224-76-05000
1
