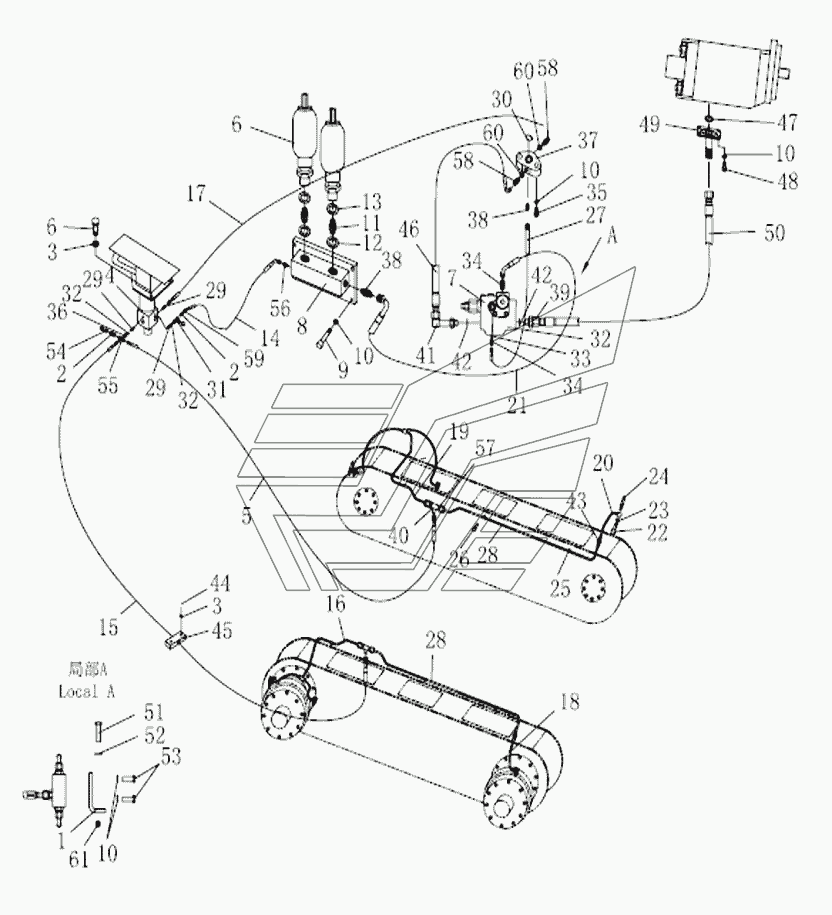

TRAVELING BRAKE PIPING SYSTEM Shantui SG16-3. Каталог 2014г.

TURNING OIL CYLINDER (R.H.) Shantui SG16-3 COUNTERWEIGHT Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 222-77-00026 Количество на модель: 1
222-77-00026
1
2

Номер детали на чертеже:

2

Nipple

Заводской номер: 222-77-00019 Количество на модель: 2
222-77-00019
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-30823 Количество на модель: 16
01643-30823
16
4

Номер детали на чертеже:

4

Brake valve assy

Заводской номер: 222-77-40000 Количество на модель: 1
222-77-40000
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 222-77-39000 Количество на модель: 1
222-77-39000
1
6

Номер детали на чертеже:

6

Accumulator

Заводской номер: 222-77-11000 Количество на модель: 2
222-77-11000
2
7

Номер детали на чертеже:

7

Valve

Заводской номер: 222-77-43000 Количество на модель: 1
222-77-43000
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 222-77-09000 Количество на модель: 1
222-77-09000
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51030 Количество на модель: 7
01010-51030
7
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31032 Количество на модель: 16
01643-31032
16
11

Номер детали на чертеже:

11

Nipple

Заводской номер: 222-77-00001 Количество на модель: 2
222-77-00001
2
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 07303-02230 Количество на модель: 2
07303-02230
2
13

Номер детали на чертеже:

13

Gasket

Заводской номер: 07303-02735 Количество на модель: 2
07303-02735
2
14

Номер детали на чертеже:

14

Hose

Заводской номер: 222-77-41000 Количество на модель: 1
222-77-41000
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 222-77-38000 Количество на модель: 1
222-77-38000
1
16

Номер детали на чертеже:

16

Tube

Заводской номер: 222-77-45000 Количество на модель: 2
222-77-45000
2
17

Номер детали на чертеже:

17

Hose

Заводской номер: 222-77-47000 Количество на модель: 1
222-77-47000
1
18

Номер детали на чертеже:

18

Tube

Заводской номер: 222-77-37000 Количество на модель: 1
222-77-37000
1
19

Номер детали на чертеже:

19

Tube

Заводской номер: 222-77-36000 Количество на модель: 2
222-77-36000
2
20

Номер детали на чертеже:

20

Tube

Заводской номер: 222-77-33000 Количество на модель: 1
222-77-33000
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 222-77-50000 Количество на модель: 1
222-77-50000
1
22

Номер детали на чертеже:

22

Bolt

Заводской номер: 222-77-00015 Количество на модель: 6
222-77-00015
6
23

Номер детали на чертеже:

23

Pad

Заводской номер: 222-77-00014 Количество на модель: 12
222-77-00014
12
24

Номер детали на чертеже:

24

Plug

Заводской номер: 222-77-00003 Количество на модель: 6
222-77-00003
6
25

Номер детали на чертеже:

25

Clip

Заводской номер: 222-77-00007 Количество на модель: 6
222-77-00007
6
26

Номер детали на чертеже:

26

Bolt

Заводской номер: 01010-50810 Количество на модель: 6
01010-50810
6
27

Номер детали на чертеже:

27

Hose

Заводской номер: 222-77-42000 Количество на модель: 1
222-77-42000
1
28

Номер детали на чертеже:

28

Tube

Заводской номер: 222-77-44000 Количество на модель: 2
222-77-44000
2
29

Номер детали на чертеже:

29

Nipple

Заводской номер: 222-77-00017 Количество на модель: 3
222-77-00017
3
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 07000-13025 Количество на модель: 1
07000-13025
1
31

Номер детали на чертеже:

31

Nipple

Заводской номер: 222-77-05000 Количество на модель: 1
222-77-05000
1
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 222-77-00018 Количество на модель: 3
222-77-00018
3
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 222-77-00022 Количество на модель: 2
222-77-00022
2
34

Номер детали на чертеже:

34

Nipple

Заводской номер: 222-77-00021 Количество на модель: 2
222-77-00021
2
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01010-51065 Количество на модель: 2
01010-51065
2
36

Номер детали на чертеже:

36

Nipple

Заводской номер: 222-77-00016 Количество на модель: 1
222-77-00016
1
37

Номер детали на чертеже:

37

Seat

Заводской номер: 222-77-00023 Количество на модель: 1
222-77-00023
1
38

Номер детали на чертеже:

38

Nipple

Заводской номер: 222-77-10000 Количество на модель: 2
222-77-10000
2
39

Номер детали на чертеже:

39

Nipple

Заводской номер: 222-77-00027 Количество на модель: 1
222-77-00027
1
40

Номер детали на чертеже:

40

Nipple

Заводской номер: 222-77-34000 Количество на модель: 2
222-77-34000
2
41

Номер детали на чертеже:

41

Elbow

Заводской номер: 222-77-46000 Количество на модель: 1
222-77-46000
1
42

Номер детали на чертеже:

42

O-ring

Заводской номер: 222-77-00028 Количество на модель: 2
222-77-00028
2
43

Номер детали на чертеже:

43

Nipple

Заводской номер: 222-77-19000 Количество на модель: 2
222-77-19000
2
44

Номер детали на чертеже:

44

Болт

Заводской номер: 01010-50816 Количество на модель: 10
01010-50816
10
45

Номер детали на чертеже:

45

Clip

Заводской номер: 04434-51708 Количество на модель: 10
04434-51708
10
46

Номер детали на чертеже:

46

Hose

Заводской номер: 222-77-48000 Количество на модель: 1
222-77-48000
1
47

Номер детали на чертеже:

47

O-ring

Заводской номер: 07000-13026 Количество на модель: 1
07000-13026
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: 01010-51035 Количество на модель: 4
01010-51035
4
49

Номер детали на чертеже:

49

Oil tube

Заводской номер: 222-77-24000 Количество на модель: 1
222-77-24000
1
50

Номер детали на чертеже:

50

Hose

Заводской номер: 222-77-49000 Количество на модель: 1
222-77-49000
1
51

Номер детали на чертеже:

51

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
52

Номер детали на чертеже:

52

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
53

Номер детали на чертеже:

53

Bolt

Заводской номер: 02010-70638 Количество на модель: 3
02010-70638
3
54

Номер детали на чертеже:

54

Gasket

Заводской номер: 222-77-00025 Количество на модель: 2
222-77-00025
2
55

Номер детали на чертеже:

55

Joint

Заводской номер: 222-77-00024 Количество на модель: 1
222-77-00024
1
56

Номер детали на чертеже:

56

Tee joint

Заводской номер: 222-77-31000 Количество на модель: 1
222-77-31000
1
57

Номер детали на чертеже:

57

Nut

Заводской номер: 01583-51408 Количество на модель: 2
01583-51408
2
58

Номер детали на чертеже:

58

Elbow

Заводской номер: 222-77-32000 Количество на модель: 1
222-77-32000
1
59

Номер детали на чертеже:

59

Nipple

Заводской номер: 222-77-00020 Количество на модель: 1
222-77-00020
1
60

Номер детали на чертеже:

60

O-ring

Заводской номер: 07002-11823 Количество на модель: 1
07002-11823
1
61

Номер детали на чертеже:

61

Гайка

Заводской номер: 01580-01210 Количество на модель: 2
01580-01210
2
