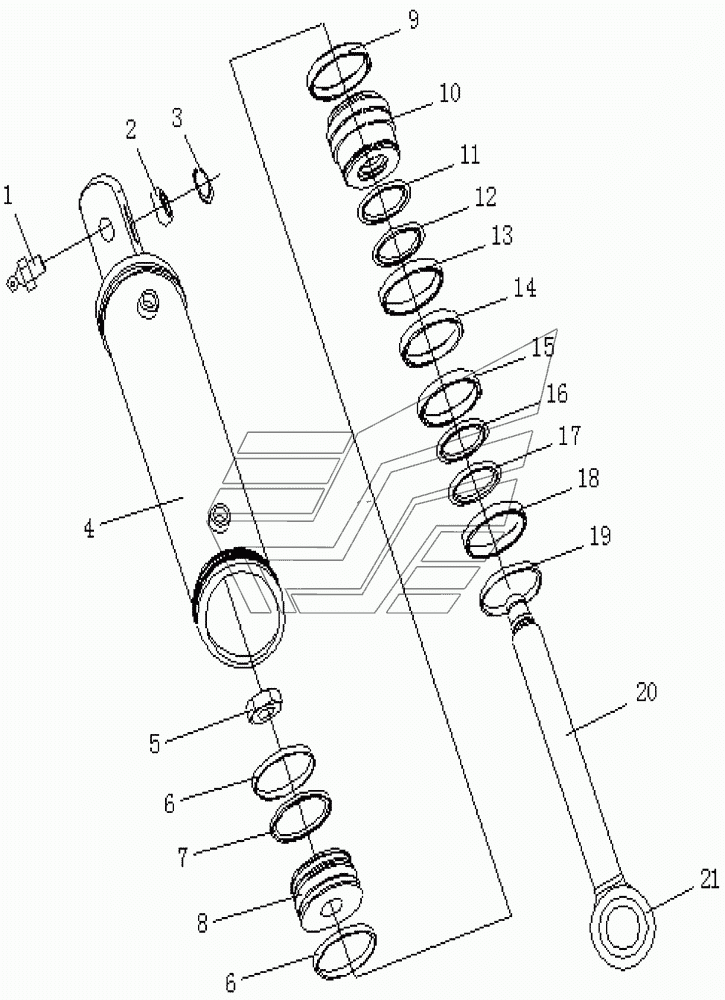

TILT OIL CYLINDER ASSY (R.H.) Shantui SG16-3. Каталог 2014г.

OIL CYLINDER ASSY Shantui SG16-3 TILT OIL CYLINDER ASSY (L.H.) Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Масленка

Заводской номер: 07020-01021 Количество на модель: 1
07020-01021
1
2

Номер детали на чертеже:

2

Joint bearing

Заводской номер: GB304.5-GE35ES Количество на модель: 1
GB304.5-GE35ES
1
3

Номер детали на чертеже:

3

Открытое кольцо

Заводской номер: 04065-05520 Количество на модель: 1
04065-05520
1
4

Номер детали на чертеже:

4

Cylinder drum

Заводской номер: 222-63-10100 Количество на модель: 1
222-63-10100
1
5

Номер детали на чертеже:

5

Nut

Заводской номер: 07165-12426 Количество на модель: 1
07165-12426
1
6

Номер детали на чертеже:

6

Support ring

Заводской номер: 222-63-10002 Количество на модель: 2
222-63-10002
2
7

Номер детали на чертеже:

7

Glyd ring

Заводской номер: 222-63-10600 Количество на модель: 1
222-63-10600
1
8

Номер детали на чертеже:

8

Piston

Заводской номер: 222-63-10003 Количество на модель: 1
222-63-10003
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 07000-12020 Количество на модель: 1
07000-12020
1
10

Номер детали на чертеже:

10

Cylinder head

Заводской номер: 222-63-10004 Количество на модель: 1
222-63-10004
1
11

Номер детали на чертеже:

11

Bushing

Заводской номер: 222-63-10500 Количество на модель: 1
222-63-10500
1
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 07000-12065 Количество на модель: 1
07000-12065
1
13

Номер детали на чертеже:

13

Guard ring

Заводской номер: 07146-02066 Количество на модель: 1
07146-02066
1
14

Номер детали на чертеже:

14

Step seal

Заводской номер: 222-63-10005 Количество на модель: 1
222-63-10005
1
15

Номер детали на чертеже:

15

Ky-ring

Заводской номер: 222-63-10300 Количество на модель: 1
222-63-10300
1
16

Номер детали на чертеже:

16

Bushing

Заводской номер: 222-63-10400 Количество на модель: 1
222-63-10400
1
17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 07000-12070 Количество на модель: 1
07000-12070
1
18

Номер детали на чертеже:

18

Ring, dust

Заводской номер: 222-63-10006 Количество на модель: 1
222-63-10006
1
19

Номер детали на чертеже:

19

Retainer

Заводской номер: 07179-00054 Количество на модель: 1
07179-00054
1
20

Номер детали на чертеже:

20

Rod

Заводской номер: 222-63-10200 Количество на модель: 1
222-63-10200
1
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 222-63-10007 Количество на модель: 1
222-63-10007
1
