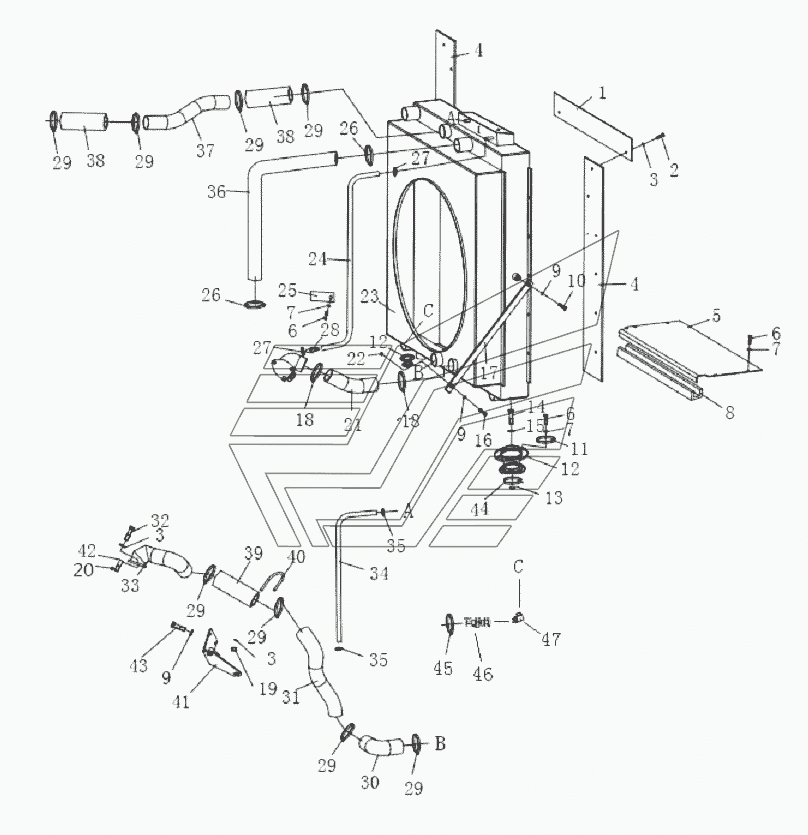

COOLING SYSTEM Shantui SG16-3. Каталог 2014г.

AIR CLEANER Shantui SG16-3 RADIATOR Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seal plate

Заводской номер: 222-03-10000 Количество на модель: 1
222-03-10000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-50816 Количество на модель: 8
01010-50816
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-30823 Количество на модель: 16
01643-30823
16
4

Номер детали на чертеже:

4

Seal plate

Заводской номер: 222-03-09000 Количество на модель: 2
222-03-09000
2
5

Номер детали на чертеже:

5

Plate

Заводской номер: 222-03-00011 Количество на модель: 1
222-03-00011
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51020 Количество на модель: 13
01010-51020
13
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31032 Количество на модель: 13
01643-31032
13
8

Номер детали на чертеже:

8

Seal strip

Заводской номер: 222-03-00012 Количество на модель: 1
222-03-00012
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51225 Количество на модель: 2
01010-51225
2
11

Номер детали на чертеже:

11

Washer

Заводской номер: 247-01-00005 Количество на модель: 8
247-01-00005
8
12

Номер детали на чертеже:

12

Shock absorber

Заводской номер: 263-51-07000 Количество на модель: 2
263-51-07000
2
13

Номер детали на чертеже:

13

Nut

Заводской номер: 01580-12016 Количество на модель: 2
01580-12016
2
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 01011-52020 Количество на модель: 2
01011-52020
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-32060 Количество на модель: 2
01643-32060
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
17

Номер детали на чертеже:

17

Plate

Заводской номер: 222-03-00013 Количество на модель: 2
222-03-00013
2
18

Номер детали на чертеже:

18

Зажим

Заводской номер: 07281-00809 Количество на модель: 2
07281-00809
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
20

Номер детали на чертеже:

20

Nut

Заводской номер: 01582-10806 Количество на модель: 1
01582-10806
1
21

Номер детали на чертеже:

21

Intake pipe

Заводской номер: 222-03-00009 Количество на модель: 1
222-03-00009
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
23

Номер детали на чертеже:

23

Radiator

Заводской номер: 222-03-08000 Количество на модель: 1
222-03-08000
1
24

Номер детали на чертеже:

24

Hose

Заводской номер: 07261-02012 Количество на модель: 1
07261-02012
1
25

Номер детали на чертеже:

25

Clip

Заводской номер: 08035-13010 Количество на модель: 1
08035-13010
1
26

Номер детали на чертеже:

26

Зажим

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
27

Номер детали на чертеже:

27

clip

Заводской номер: 07281-00359 Количество на модель: 2
07281-00359
2
28

Номер детали на чертеже:

28

Nipple

Заводской номер: 222-03-00010 Количество на модель: 1
222-03-00010
1
29

Номер детали на чертеже:

29

T-clamp

Заводской номер: 222-03-11000 Количество на модель: 8
222-03-11000
8
30

Номер детали на чертеже:

30

Tube

Заводской номер: 222-03-00015 Количество на модель: 1
222-03-00015
1
31

Номер детали на чертеже:

31

Tube

Заводской номер: 222-03-00006 Количество на модель: 1
222-03-00006
1
32

Номер детали на чертеже:

32

Stud

Заводской номер: 01120-50885 Количество на модель: 1
01120-50885
1
33

Номер детали на чертеже:

33

Air intake pipe

Заводской номер: 222-03-23000 Количество на модель: 1
222-03-23000
1
34

Номер детали на чертеже:

34

Hose

Заводской номер: 07260-00990 Количество на модель: 1
07260-00990
1
35

Номер детали на чертеже:

35

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
36

Номер детали на чертеже:

36

Tube

Заводской номер: 222-03-00008 Количество на модель: 1
222-03-00008
1
37

Номер детали на чертеже:

37

Tube

Заводской номер: 222-03-00007 Количество на модель: 1
222-03-00007
1
38

Номер детали на чертеже:

38

Tube

Заводской номер: 222-03-00014 Количество на модель: 2
222-03-00014
2
39

Номер детали на чертеже:

39

Tube

Заводской номер: 222-03-00033 Количество на модель: 1
222-03-00033
1
40

Номер детали на чертеже:

40

U-clip

Заводской номер: 224-03-00009 Количество на модель: 2
224-03-00009
2
41

Номер детали на чертеже:

41

Bracket

Заводской номер: 222-03-17000 Количество на модель: 1
222-03-17000
1
42

Номер детали на чертеже:

42

Bolt

Заводской номер: 01010-50885 Количество на модель: 3
01010-50885
3
43

Номер детали на чертеже:

43

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
44

Номер детали на чертеже:

44

Regulation gasket

Заводской номер: 263-51-00008 Количество на модель: 2
263-51-00008
2
45

Номер детали на чертеже:

45

Gasket

Заводской номер: 07303-03038 Количество на модель: 1
07303-03038
1
46

Номер детали на чертеже:

46

Nipple

Заводской номер: 222-76-00006 Количество на модель: 1
222-76-00006
1
47

Номер детали на чертеже:

47

Nipple

Заводской номер: 224-76-05000 Количество на модель: 1
224-76-05000
1
