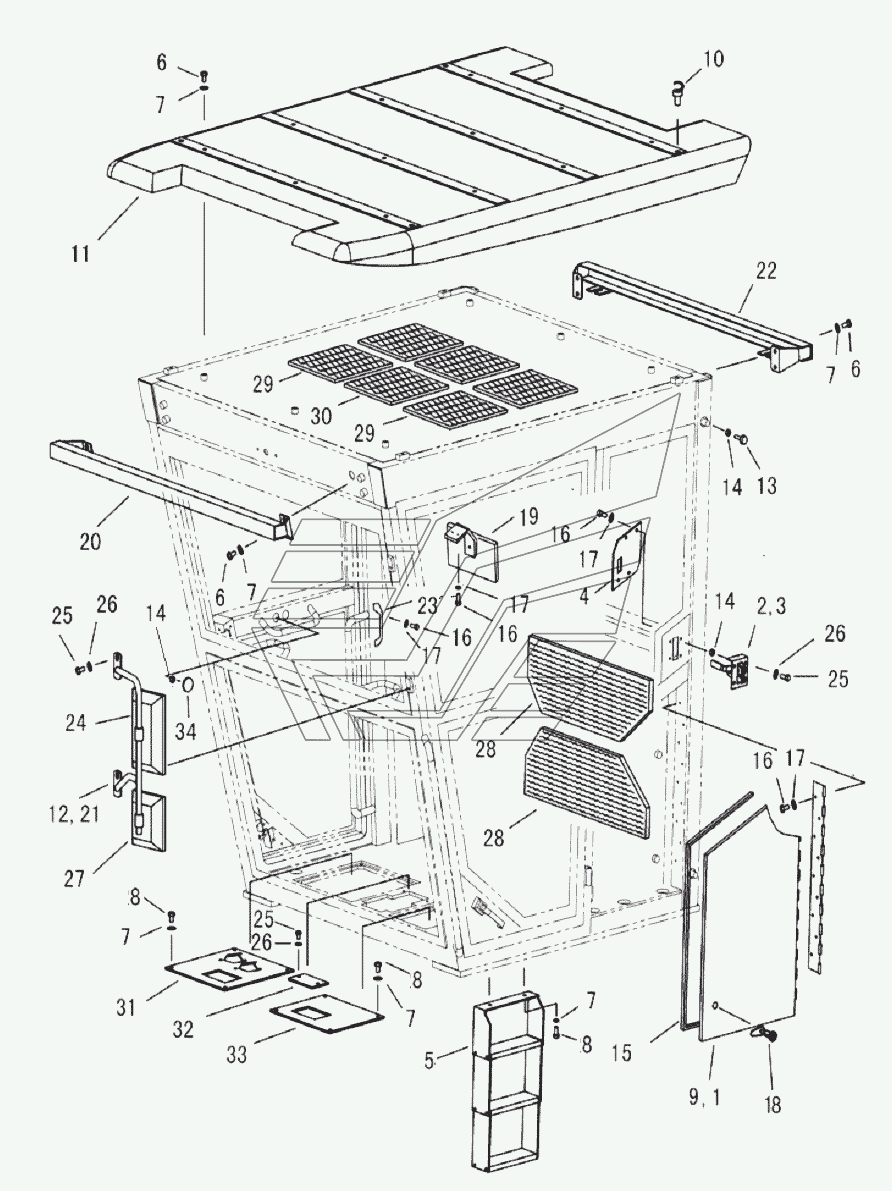

CAB ASSY Shantui SG16-3. Каталог 2014г.

CAB ASSY Shantui SG16-3 AIR CONDITIONER ASSY Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard

Заводской номер: 222-56-05000 Количество на модель: 1
222-56-05000
1
2

Номер детали на чертеже:

2

Lock

Заводской номер: 222-56-08000 Количество на модель: 1
222-56-08000
1
3

Номер детали на чертеже:

3

Lock

Заводской номер: 222-56-09000 Количество на модель: 1
222-56-09000
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 222-56-00010 Количество на модель: 2
222-56-00010
2
5

Номер детали на чертеже:

5

Pedal

Заводской номер: 222-56-14000 Количество на модель: 2
222-56-14000
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51220 Количество на модель: 20
01010-51220
20
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 34
01643-31232
34
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51230 Количество на модель: 14
01010-51230
14
9

Номер детали на чертеже:

9

Guard

Заводской номер: 222-56-04000 Количество на модель: 1
222-56-04000
1
10

Номер детали на чертеже:

10

Bolt, hoisting eye

Заводской номер: 222-56-00023 Количество на модель: 4
222-56-00023
4
11

Номер детали на чертеже:

11

Ceiling plate

Заводской номер: 222-56-00005 Количество на модель: 1
222-56-00005
1
12

Номер детали на чертеже:

12

Mirror frame

Заводской номер: 222-56-15000 Количество на модель: 1
222-56-15000
1
13

Номер детали на чертеже:

13

Block

Заводской номер: 222-56-11000 Количество на модель: 4
222-56-11000
4
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 01580-01008 Количество на модель: 16
01580-01008
16
15

Номер детали на чертеже:

15

Strip

Заводской номер: 222-56-00016 Количество на модель: 2
222-56-00016
2
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 01235-40610 Количество на модель: 24
01235-40610
24
17

Номер детали на чертеже:

17

Washer

Заводской номер: 01640-20610 Количество на модель: 24
01640-20610
24
18

Номер детали на чертеже:

18

Lock

Заводской номер: 222-56-22000 Количество на модель: 2
222-56-22000
2
19

Номер детали на чертеже:

19

Mirror

Заводской номер: 279-56-02000 Количество на модель: 1
279-56-02000
1
20

Номер детали на чертеже:

20

Seat, front

Заводской номер: 222-56-12000 Количество на модель: 1
222-56-12000
1
21

Номер детали на чертеже:

21

Mirror frame

Заводской номер: 222-56-16000 Количество на модель: 1
222-56-16000
1
22

Номер детали на чертеже:

22

Seat, rear

Заводской номер: 222-56-13000 Количество на модель: 1
222-56-13000
1
23

Номер детали на чертеже:

23

Handle

Заводской номер: 222-56-10000 Количество на модель: 2
222-56-10000
2
24

Номер детали на чертеже:

24

Mirror

Заводской номер: 222-56-19000 Количество на модель: 2
222-56-19000
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51025 Количество на модель: 14
01010-51025
14
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-31032 Количество на модель: 18
01643-31032
18
27

Номер детали на чертеже:

27

Mirror

Заводской номер: 222-56-20000 Количество на модель: 2
222-56-20000
2
28

Номер детали на чертеже:

28

Sponge

Заводской номер: 222-56-00018 Количество на модель: 2
222-56-00018
2
29

Номер детали на чертеже:

29

Sponge

Заводской номер: 222-56-00019 Количество на модель: 4
222-56-00019
4
30

Номер детали на чертеже:

30

Sponge

Заводской номер: 222-56-00020 Количество на модель: 2
222-56-00020
2
31

Номер детали на чертеже:

31

Plate

Заводской номер: 222-56-00025 Количество на модель: 1
222-56-00025
1
32

Номер детали на чертеже:

32

Plate

Заводской номер: 222-56-00012 Количество на модель: 1
222-56-00012
1
33

Номер детали на чертеже:

33

Plate

Заводской номер: 222-56-00013 Количество на модель: 1
222-56-00013
1
34

Номер детали на чертеже:

34

Cover

Заводской номер: 263-56-00018 Количество на модель: 2
263-56-00018
2
