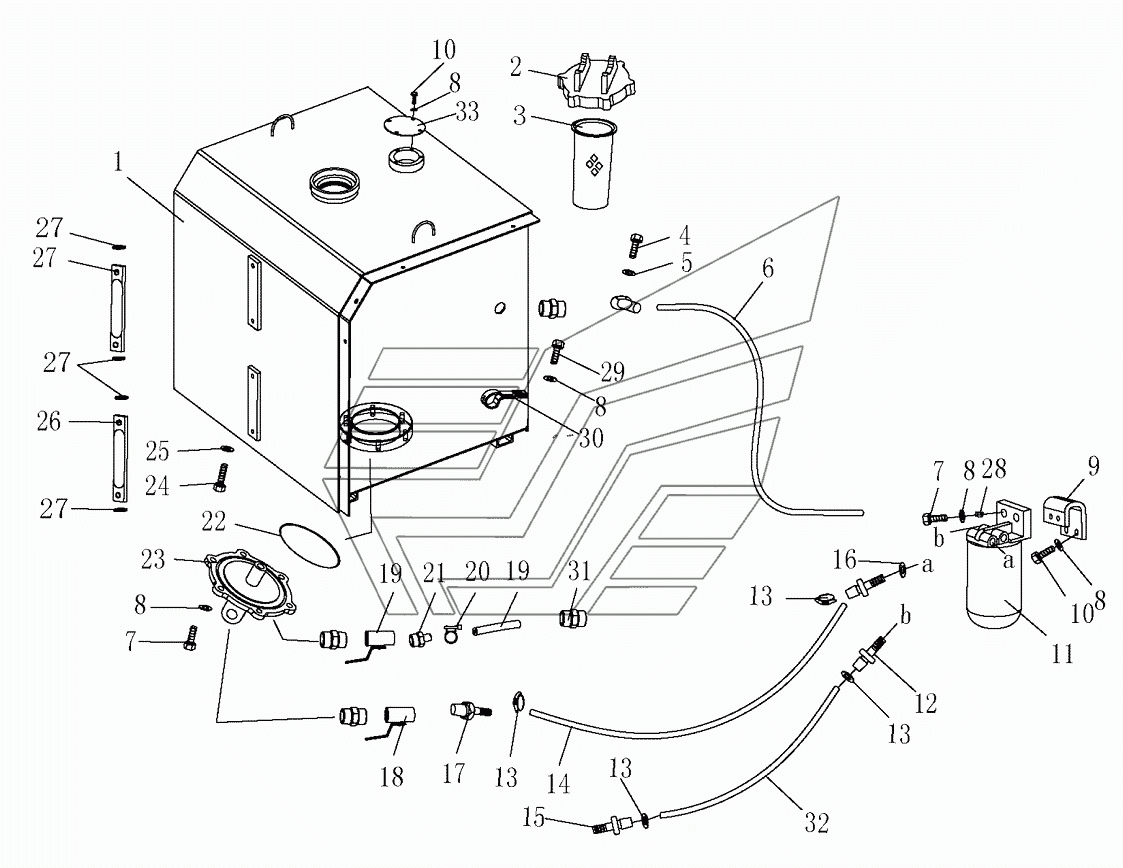

FUEL TANK AND PIPING Shantui SG16-3. Каталог 2014г.

RADIATOR Shantui SG16-3 ENGINE STEERING Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 222-04-03000 Количество на модель: 1
222-04-03000
1
2

Номер детали на чертеже:

2

Oil tank cover

Заводской номер: 222-04-06000 Количество на модель: 1
222-04-06000
1
3

Номер детали на чертеже:

3

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 222-77-00004 Количество на модель: 1
222-77-00004
1
5

Номер детали на чертеже:

5

Герметичная шайба

Заводской номер: 07005-01412 Количество на модель: 2
07005-01412
2
6

Номер детали на чертеже:

6

Scavenge pipe

Заводской номер: 222-04-04000 Количество на модель: 1
222-04-04000
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51035 Количество на модель: 8
01010-51035
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31032 Количество на модель: 15
01643-31032
15
9

Номер детали на чертеже:

9

Bracket

Заводской номер: 222-04-00010 Количество на модель: 1
222-04-00010
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51025 Количество на модель: 12
01010-51025
12
11

Номер детали на чертеже:

11

Oil and water separator

Заводской номер: 222-04-05000 Количество на модель: 1
222-04-05000
1
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 222-04-00008 Количество на модель: 2
222-04-00008
2
13

Номер детали на чертеже:

13

Hose clip

Заводской номер: 07281-00229 Количество на модель: 4
07281-00229
4
14

Номер детали на чертеже:

14

Hose

Заводской номер: 07288-01206 Количество на модель: 1
07288-01206
1
15

Номер детали на чертеже:

15

Nipple

Заводской номер: 222-04-00009 Количество на модель: 1
222-04-00009
1
16

Номер детали на чертеже:

16

Gasket

Заводской номер: 07005-01612 Количество на модель: 2
07005-01612
2
17

Номер детали на чертеже:

17

Nipple

Заводской номер: 222-04-00011 Количество на модель: 1
222-04-00011
1
18

Номер детали на чертеже:

18

Клапан

Заводской номер: 07700-40460 Количество на модель: 2
07700-40460
2
19

Номер детали на чертеже:

19

Hose

Заводской номер: 07270-21265 Количество на модель: 1
07270-21265
1
20

Номер детали на чертеже:

20

Зажим рукава

Заводской номер: 07280-01210 Количество на модель: 1
07280-01210
1
21

Номер детали на чертеже:

21

Joint

Заводской номер: 222-04-00013 Количество на модель: 1
222-04-00013
1
22

Номер детали на чертеже:

22

0-ring

Заводской номер: 07000-12135 Количество на модель: 1
07000-12135
1
23

Номер детали на чертеже:

23

Flange

Заводской номер: 222-04-00014 Количество на модель: 1
222-04-00014
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51435 Количество на модель: 4
01010-51435
4
25

Номер детали на чертеже:

25

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
26

Номер детали на чертеже:

26

Dipstick

Заводской номер: 222-04-02000 Количество на модель: 2
222-04-02000
2
27

Номер детали на чертеже:

27

Gasket

Заводской номер: 07005-01212 Количество на модель: 4
07005-01212
4
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-51016 Количество на модель: 1
01010-51016
1
30

Номер детали на чертеже:

30

Clip

Заводской номер: 08035-13010 Количество на модель: 1
08035-13010
1
31

Номер детали на чертеже:

31

Nipple

Заводской номер: 07325-10400 Количество на модель: 2
07325-10400
2
32

Номер детали на чертеже:

32

Hose

Заводской номер: 07288-01204 Количество на модель: 1
07288-01204
1
33

Номер детали на чертеже:

33

Cover

Заводской номер: 222-04-00015 Количество на модель: 1
222-04-00015
1
