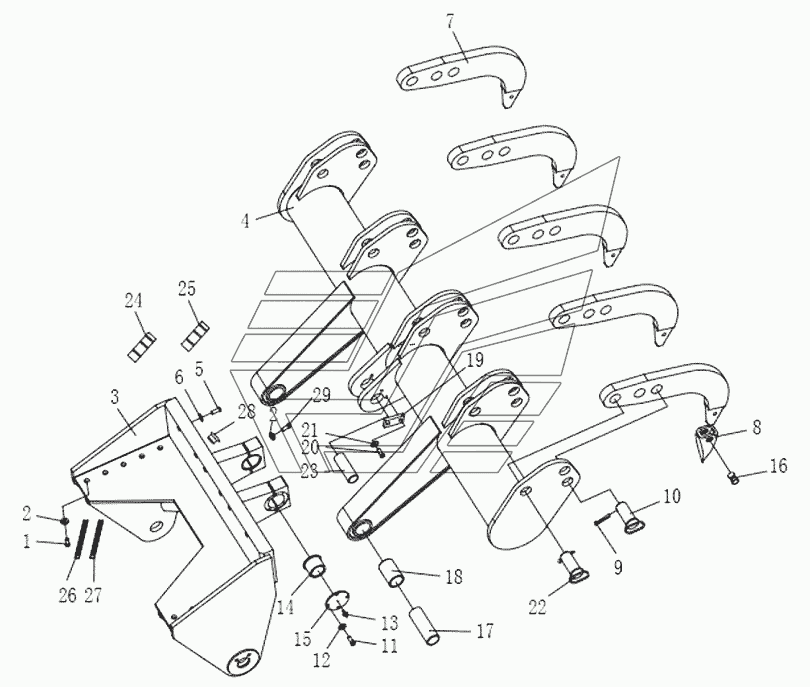

RIPPER ASSY Shantui SG16-3. Каталог 2014г.

OIL CYLINDER FOR FRONT MOLDBOARD Shantui SG16-3 RIPPER PIPING ASSY Shantui SG16-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01010-52045 Количество на модель: 10
01010-52045
10
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 01643-32060 Количество на модель: 14
01643-32060
14
3

Номер детали на чертеже:

3

Seat frame

Заводской номер: 222-84-07000 Количество на модель: 1
222-84-07000
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 222-84-08000 Количество на модель: 1
222-84-08000
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01010-51690 Количество на модель: 6
01010-51690
6
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31645 Количество на модель: 6
01643-31645
6
7

Номер детали на чертеже:

7

Harrow bar

Заводской номер: 222-84-00021 Количество на модель: 5
222-84-00021
5
8

Номер детали на чертеже:

8

Tooth tip

Заводской номер: 222-84-00004 Количество на модель: 5
222-84-00004
5
9

Номер детали на чертеже:

9

Pin, cotter

Заводской номер: 04050-10085 Количество на модель: 5
04050-10085
5
10

Номер детали на чертеже:

10

Pin

Заводской номер: 461-31-15000 Количество на модель: 5
461-31-15000
5
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50816 Количество на модель: 8
01010-50816
8
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
13

Номер детали на чертеже:

13

Масленка

Заводской номер: 07020-01021 Количество на модель: 5
07020-01021
5
14

Номер детали на чертеже:

14

Copper sheathing

Заводской номер: 222-84-00020 Количество на модель: 2
222-84-00020
2
15

Номер детали на чертеже:

15

Cover

Заводской номер: 222-84-00019 Количество на модель: 2
222-84-00019
2
16

Номер детали на чертеже:

16

Pin

Заводской номер: 04025-01655 Количество на модель: 5
04025-01655
5
17

Номер детали на чертеже:

17

Pin shaft

Заводской номер: 222-84-00017 Количество на модель: 2
222-84-00017
2
18

Номер детали на чертеже:

18

Sleeve

Заводской номер: 222-84-00016 Количество на модель: 2
222-84-00016
2
19

Номер детали на чертеже:

19

Перегородка

Заводской номер: 04082-00514 Количество на модель: 3
04082-00514
3
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51435 Количество на модель: 6
01010-51435
6
21

Номер детали на чертеже:

21

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 6
01643-31445
6
22

Номер детали на чертеже:

22

Pin

Заводской номер: 222-84-09000 Количество на модель: 10
222-84-09000
10
23

Номер детали на чертеже:

23

Pin shaft

Заводской номер: 222-84-00018 Количество на модель: 1
222-84-00018
1
24

Номер детали на чертеже:

24

Shim

Заводской номер: 222-84-00022 Количество на модель: 12
222-84-00022
12
25

Номер детали на чертеже:

25

Shim

Заводской номер: 222-84-00023 Количество на модель: 4
222-84-00023
4
26

Номер детали на чертеже:

26

Shim

Заводской номер: 222-84-00024 Количество на модель: 8
222-84-00024
8
27

Номер детали на чертеже:

27

Shim

Заводской номер: 222-84-00025 Количество на модель: 4
222-84-00025
4
28

Номер детали на чертеже:

28

Plug, dustproof

Заводской номер: 07049-12018 Количество на модель: 2
07049-12018
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01011-52000 Количество на модель: 4
01011-52000
4
