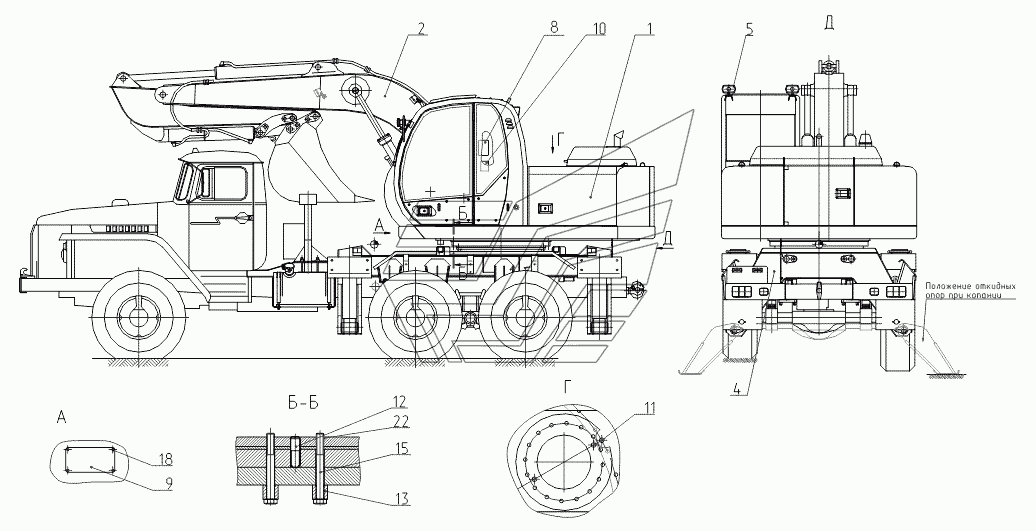

417-21-00.00.000 Экскаватор одноковшовый войсковой ЭОВ 3521М-1 ЭОВ-3521М-1. Каталог 2017г.

Перечень сборочных единиц ЭОВ-3521М-1 417-10-20.00.000 Платформа поворотная с механизмами ЭОВ-3521М-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
8
9
10
11
12
13
15
18
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Платформа поворотная с механизмами

Заводской номер: 417-10-20.00.000 Количество на модель: 1
417-10-20.00.000
1
2

Номер детали на чертеже:

2

Рабочее оборудование обратной лопаты

Заводской номер: 417-20-39.00.000-10 Количество на модель: 1
417-20-39.00.000-10
1
3

Номер детали на чертеже:

3

Электрооборудование

Заводской номер: 417-10-88.24.000 Количество на модель: 1
417-10-88.24.000
1
4

Номер детали на чертеже:

4

Ход пневмоколесный

Заводской номер: 40.51.00.000-10 Количество на модель: 1
40.51.00.000-10
1
8

Номер детали на чертеже:

8

Табличка управления

Заводской номер: 417-10-00.00.001 Количество на модель: 1
417-10-00.00.001
1
9

Номер детали на чертеже:

9

Табличка

Заводской номер: 13.00.00.003 Количество на модель: 1
13.00.00.003
1
10

Номер детали на чертеже:

10

Табличка

Заводской номер: 314-20-00.00.002 Количество на модель: 1
314-20-00.00.002
1
11

Номер детали на чертеже:

11

Штифт

Заводской номер: 312-04-20.00.001 Количество на модель: 1
312-04-20.00.001
1
12

Номер детали на чертеже:

12

Штифт

Заводской номер: 312-04-20.00.002 Количество на модель: 1
312-04-20.00.002
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: 312-04-20.00.006 Количество на модель: 1
312-04-20.00.006
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: М16-6gх140.109.40Х.016 Количество на модель: 36
М16-6gх140.109.40Х.016
36
18

Номер детали на чертеже:

18

Заклепка комбинированная

Заводской номер: Заклепка4х10 Количество на модель: 4
Заклепка4х10
4
22

Номер детали на чертеже:

22

Состав

Заводской номер: Анагерм103 Количество на модель:
Анагерм103
Перечень сборочных единиц ЭОВ-3521М-1 417-10-20.00.000 Платформа поворотная с механизмами ЭОВ-3521М-1
