  6. 203080000000 00, 203060000000 00 Установка рукояти 2920, 2400 с разводкой под гидромолот

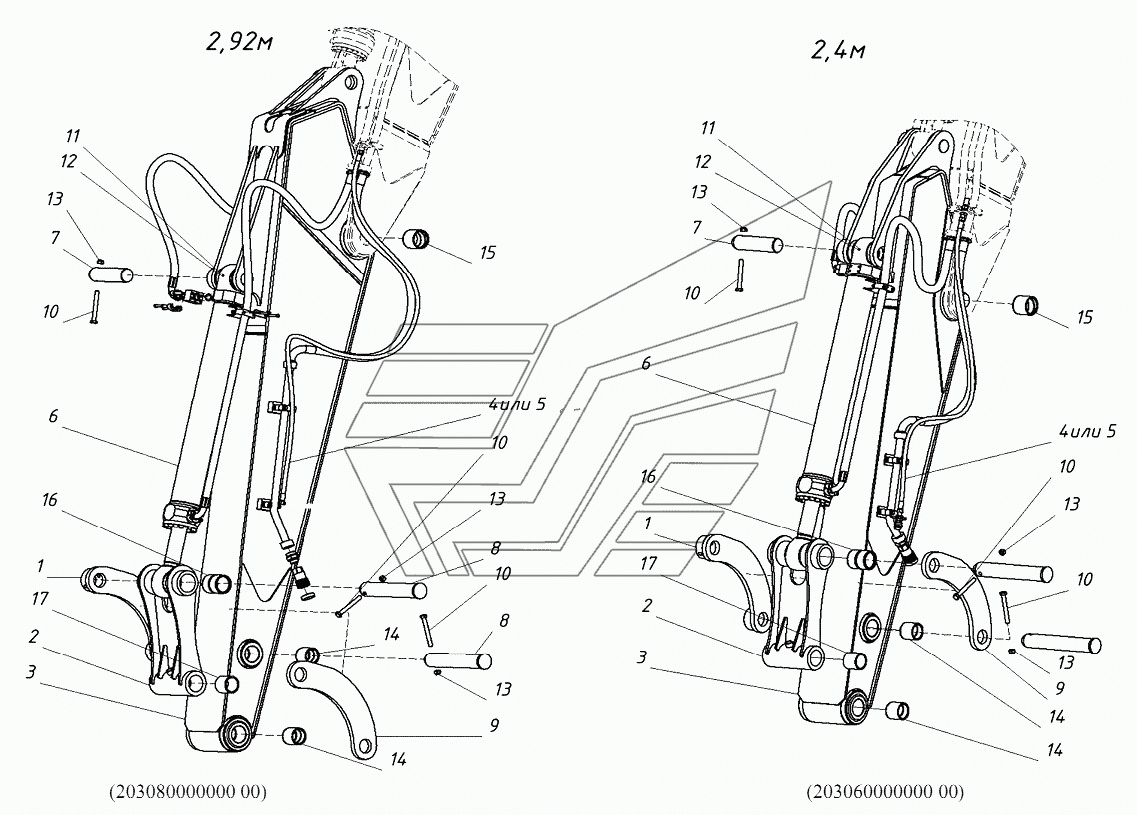

203080000000 00, 203060000000 00 Установка рукояти 2920, 2400 с разводкой под гидромолот ТХ-220. Каталог 2017г.

203030000000 01 Гидроразводка стрелы с тормозными клапанами ТХ-220 203080200000 00, 203060200000 00 Гидроразводка рукояти 2920, 2400 с разводкой под гидромолот ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг правый

Заводской номер: 20305000050000 Количество на модель: 1
20305000050000
1
2

Номер детали на чертеже:

2

Тяга

Заводской номер: 20305030000000 Количество на модель: 1
20305030000000
1
3

Номер детали на чертеже:

3

Рукоять

Заводской номер: 20308010000000 Количество на модель: 1
20308010000000
1
3

Номер детали на чертеже:

3

Рукоять

Заводской номер: 20306010000000 Количество на модель: 1
20306010000000
1
4

Номер детали на чертеже:

4

Гидроразводка рукояти

Заводской номер: 20306020000000 Количество на модель: 1
20306020000000
1
4

Номер детали на чертеже:

4

Гидроразводка рукояти

Заводской номер: 20308020000000 Количество на модель: 1
20308020000000
1
5

Номер детали на чертеже:

5

Гидроразводка рукояти

Заводской номер: 20308020000001 Количество на модель: 1
20308020000001
1
5

Номер детали на чертеже:

5

Гидроразводка рукояти

Заводской номер: 20306020000001 Количество на модель: 1
20306020000001
1
6

Номер детали на чертеже:

6

Гидроцилиндр ковша

Заводской номер: 20306040000020 Количество на модель: 1
20306040000020
1
7

Номер детали на чертеже:

7

Палец

Заводской номер: 20300000030000 Количество на модель: 1
20300000030000
1
8

Номер детали на чертеже:

8

Палец

Заводской номер: 20305000030000 Количество на модель: 2
20305000030000
2
9

Номер детали на чертеже:

9

Рычаг левый

Заводской номер: 20305000060000 Количество на модель: 1
20305000060000
1
10

Номер детали на чертеже:

10

Болт М20-6gх170.109.40Х.019

Заводской номер: 00002640069001 Количество на модель: 3
00002640069001
3
11

Номер детали на чертеже:

11

Масленка 1.3Ц6ХР

Заводской номер: 00002740000101 Количество на модель: 6
00002740000101
6
12

Номер детали на чертеже:

12

Колпачек для прессмасленок

Заводской номер: 00002740106301 Количество на модель: 6
00002740106301
6
13

Номер детали на чертеже:

13

Гайка стопорная М20

Заводской номер: 00002641082001 Количество на модель: 3
00002641082001
3
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 20308010001400 Количество на модель: 4
20308010001400
4
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 20306010000900 Количество на модель: 2
20306010000900
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 20305030000800 Количество на модель: 2
20305030000800
2
203030000000 01 Гидроразводка стрелы с тормозными клапанами ТХ-220 203080200000 00, 203060200000 00 Гидроразводка рукояти 2920, 2400 с разводкой под гидромолот ТХ-220
