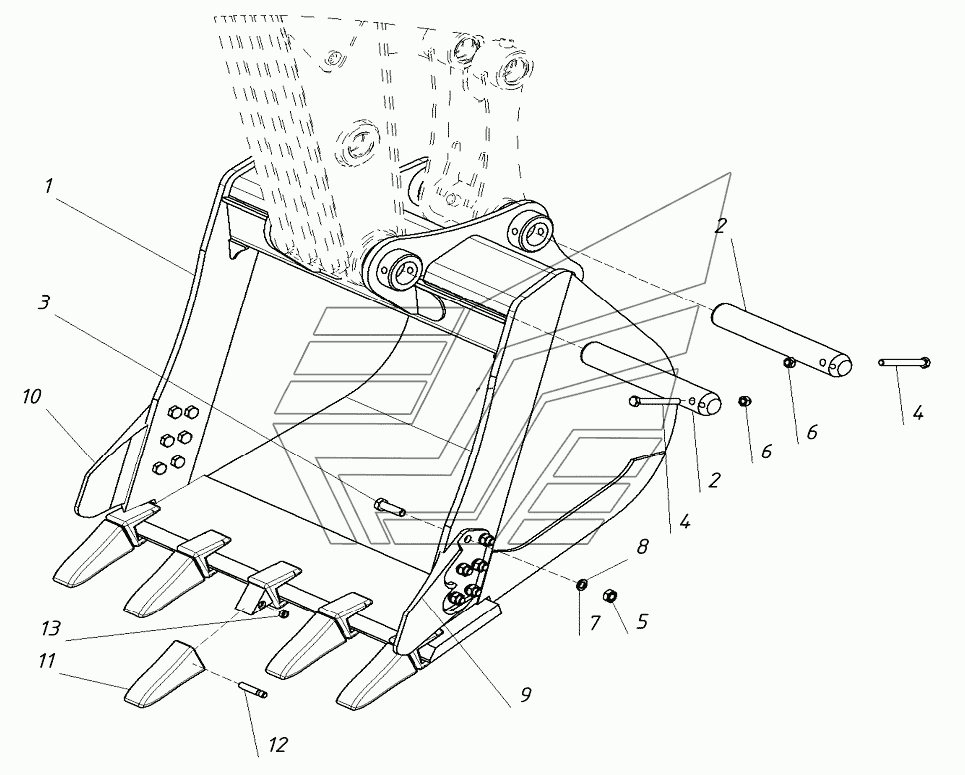

204000000000 02 Установка ковша ТХ-220. Каталог 2017г.

203060400000 20 Гидроцилиндр ковша ТХ-220 204000000000 03 Установка ковша ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ковш

Заводской номер: 20402010000000 Количество на модель: 1
20402010000000
1
2

Номер детали на чертеже:

2

Палец

Заводской номер: 20400000010000 Количество на модель: 2
20400000010000
2
3

Номер детали на чертеже:

3

Болт M24-6gx80.109.40Х.016

Заводской номер: 00002640073101 Количество на модель: 12
00002640073101
12
4

Номер детали на чертеже:

4

Болт М20-6gх170.109.40Х.019

Заводской номер: 00002640069001 Количество на модель: 2
00002640069001
2
5

Номер детали на чертеже:

5

Гайка М24-7H.10.40Х.016

Заводской номер: 00002641062501 Количество на модель: 12
00002641062501
12
6

Номер детали на чертеже:

6

Гайка стопорная М20

Заводской номер: 00002641082001 Количество на модель: 2
00002641082001
2
7

Номер детали на чертеже:

7

Шайба 24.65Г.016

Заводской номер: 00002644021301 Количество на модель: 12
00002644021301
12
8

Номер детали на чертеже:

8

Шайба плоская

Заводской номер: 00002644062401 Количество на модель: 12
00002644062401
12
9

Номер детали на чертеже:

9

Бокорез

Заводской номер: 00029000842201 Количество на модель: 1
00029000842201
1
10

Номер детали на чертеже:

10

Бокорез

Заводской номер: 00029000842101 Количество на модель: 1
00029000842101
1
11

Номер детали на чертеже:

11

Коронка

Заводской номер: 00029000842601 Количество на модель: 5
00029000842601
5
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: 00029000842501 Количество на модель: 5
00029000842501
5
13

Номер детали на чертеже:

13

Кольцо фиксатора

Заводской номер: 00029000842701 Количество на модель: 5
00029000842701
5
