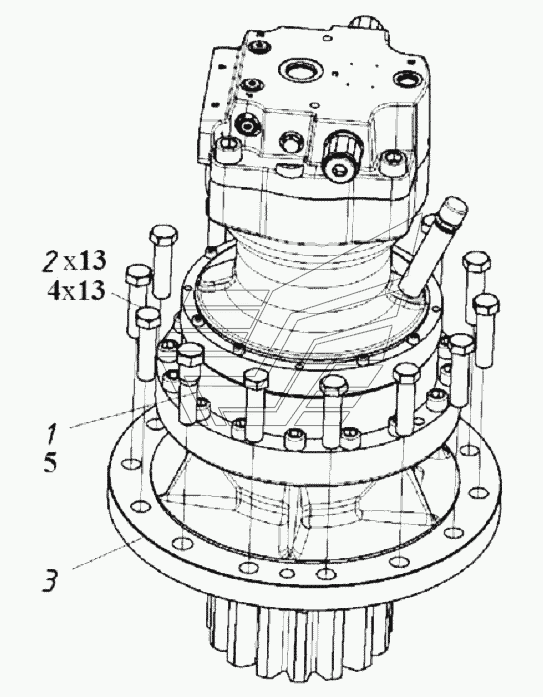

202070000000 ХХ Установка механизма поворота ТХ-220. Каталог 2017г.

202050000000 00 Установка противовеса ТХ-220 212080000000 10 Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, мех-м поворота Бош-Рексрот) ТХ-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 31851200000100 Количество на модель: 1
31851200000100
1
2

Номер детали на чертеже:

2

БолтМ20-8gх75.109.20Г2Р.016

Заводской номер: 00002640067601 Количество на модель: 13
00002640067601
13
3

Номер детали на чертеже:

3

Механизм поворота

Заводской номер: 00010706384901 Количество на модель: 1
00010706384901
1
3

Номер детали на чертеже:

3

Механизм поворота с гидромотором SB25CA

Заводской номер: 00010706384501 Количество на модель: 1
00010706384501
1
4

Номер детали на чертеже:

4

Шайба 20.65Г.016

Заводской номер: 00002644021101 Количество на модель: 13
00002644021101
13
5

Номер детали на чертеже:

5

Шайба 24.65Г.016

Заводской номер: 00002644021301 Количество на модель: 1
00002644021301
1
