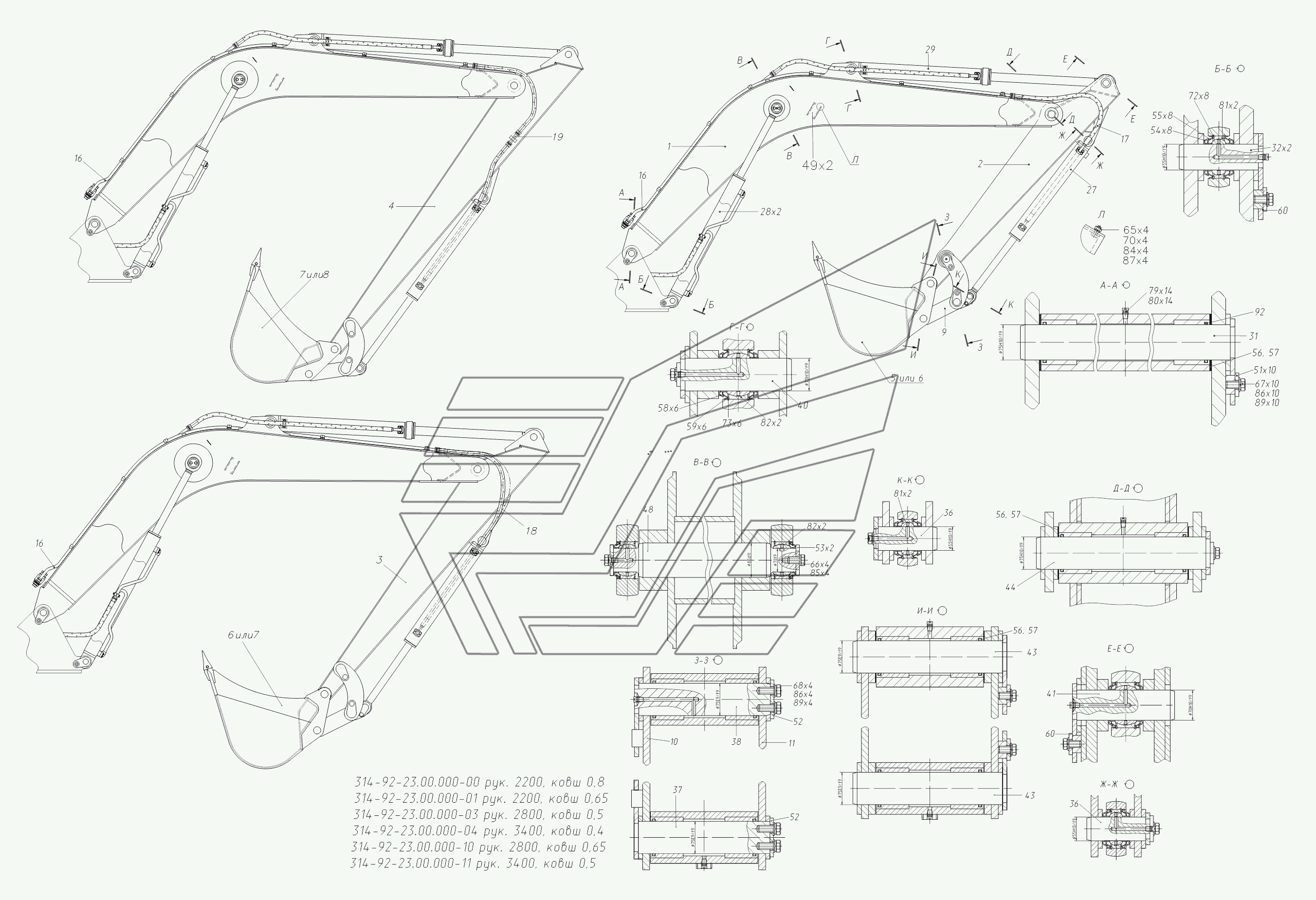

314922300000 00 Рабочее оборудование обратной лопаты TVEX-140W. Каталог 2015г.

314931402000 00 Установка конденсатора TVEX-140W 314032321100 10 Ковш обратной лопаты TVEX-140W

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

16

17

18

19

27

28

29

31

32

36

37

38

40

41

43

44

48

49

50

51

52

53

54

55

56

57

58

59

60

65

66

67

68

70

72

73

79

80

81

82

84

85

86

87

88

89

92

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стрела

Заводской номер: 31492230170010 Количество на модель: 1

31492230170010

1

2

Номер детали на чертеже:

2

Рукоять

Заводской номер: 31492231185010 Количество на модель: 1

31492231185010

1

3

Номер детали на чертеже:

3

Рукоять

Заводской номер: 31403231160010 Количество на модель: 1

31403231160010

1

4

Номер детали на чертеже:

4

Рукоять

Заводской номер: 31403231150010 Количество на модель: 1

31403231150010

1

5

Номер детали на чертеже:

5

Ковш обратной лопаты

Заводской номер: 31403232110010 Количество на модель: 1

31403232110010

1

6

Номер детали на чертеже:

6

Ковш обратной лопаты

Заводской номер: 31403232120010 Количество на модель: 1

31403232120010

1

7

Номер детали на чертеже:

7

Ковш обратной лопаты

Заводской номер: 31200280510010 Количество на модель: 1

31200280510010

1

8

Номер детали на чертеже:

8

Ковш обратной лопаты

Заводской номер: 31403232130010 Количество на модель: 1

31403232130010

1

9

Номер детали на чертеже:

9

Тяга

Заводской номер: 31492231400010 Количество на модель: 1

31492231400010

1

10

Номер детали на чертеже:

10

Щека правая

Заводской номер: 31492231500010 Количество на модель: 1

31492231500010

1

11

Номер детали на чертеже:

11

Щека левая

Заводской номер: 31492231510010 Количество на модель: 1

31492231510010

1

16

Номер детали на чертеже:

16

Трубопроводы рабочего оборудования

Заводской номер: 31492238000000 Количество на модель: 1

31492238000000

1

17

Номер детали на чертеже:

17

Гидроразводка рукояти

Заводской номер: 31490238050000 Количество на модель: 1

31490238050000

1

18

Номер детали на чертеже:

18

Гидроразводка рукояти

Заводской номер: 31490238055000 Количество на модель: 1

31490238055000

1

19

Номер детали на чертеже:

19

Гидроразводка рукояти

Заводской номер: 31492238060010 Количество на модель: 1

31492238060010

1

27

Номер детали на чертеже:

27

Гидроцилиндр

Заводской номер: 11070090100016 Количество на модель: 1

11070090100016

1

28

Номер детали на чертеже:

28

Гидроцилиндр

Заводской номер: 31300239500016 Количество на модель: 1

31300239500016

1

29

Номер детали на чертеже:

29

Гидроцилиндр

Заводской номер: 12590110200016 Количество на модель: 1

12590110200016

1

31

Номер детали на чертеже:

31

Палец с ригелем

Заводской номер: 31492235051010 Количество на модель: 1

31492235051010

1

32

Номер детали на чертеже:

32

Палец с ригелем

Заводской номер: 31492235052010 Количество на модель: 2

31492235052010

2

36

Номер детали на чертеже:

36

Палец с ригелем

Заводской номер: 31492235056010 Количество на модель: 2

31492235056010

2

37

Номер детали на чертеже:

37

Палец с ригелем

Заводской номер: 31492235057010 Количество на модель: 1

31492235057010

1

38

Номер детали на чертеже:

38

Палец с ригелем

Заводской номер: 31492235058010 Количество на модель: 1

31492235058010

1

40

Номер детали на чертеже:

40

Палец с ригелем

Заводской номер: 31492235060010 Количество на модель: 1

31492235060010

1

41

Номер детали на чертеже:

41

Палец с ригелем

Заводской номер: 31492235061010 Количество на модель: 1

31492235061010

1

43

Номер детали на чертеже:

43

Палец с ригелем

Заводской номер: 31204285004010 Количество на модель: 2

31204285004010

2

44

Номер детали на чертеже:

44

Палец с ригелем

Заводской номер: 31892215005010 Количество на модель: 1

31892215005010

1

48

Номер детали на чертеже:

48

Палец

Заводской номер: 31403235050400 Количество на модель: 1

31403235050400

1

49

Номер детали на чертеже:

49

Кронштейн фары

Заводской номер: 31492230000100 Количество на модель: 2

31492230000100

2

50

Номер детали на чертеже:

50

Втулка

Заводской номер: 00023411801300 Количество на модель: 12

00023411801300

12

51

Номер детали на чертеже:

51

Шайба

Заводской номер: 00007020001000 Количество на модель: 10

00007020001000

10

52

Номер детали на чертеже:

52

Шайба торцевая

Заводской номер: 00001409000200 Количество на модель: 2

00001409000200

2

53

Номер детали на чертеже:

53

Шайба торцевая

Заводской номер: 00026410005400 Количество на модель: 2

00026410005400

2

54

Номер детали на чертеже:

54

Кольцо распорное

Заводской номер: 31600640000100 Количество на модель: 8

31600640000100

8

55

Номер детали на чертеже:

55

Кольцо уплотнительное

Заводской номер: 31600640000200 Количество на модель: 8

31600640000200

8

56

Номер детали на чертеже:

56

Шайба проставочная

Заводской номер: 31204280000100 Количество на модель: 6

31204280000100

6

57

Номер детали на чертеже:

57

Шайба проставочная

Заводской номер: 31204280000110 Количество на модель: 6

31204280000110

6

58

Номер детали на чертеже:

58

Кольцо распорное

Заводской номер: 00007250000100 Количество на модель: 6

00007250000100

6

59

Номер детали на чертеже:

59

Кольцо уплотнительное

Заводской номер: 00007250000200 Количество на модель: 6

00007250000200

6

60

Номер детали на чертеже:

60

Шайба

Заводской номер: 31403230000200 Количество на модель:

31403230000200

65

Номер детали на чертеже:

65

Болт

Заводской номер: М8-6gх20.58.016 Количество на модель: 4

М8-6gх20.58.016

4

66

Номер детали на чертеже:

66

Болт

Заводской номер: М12-6gх30.58.016 Количество на модель: 4

М12-6gх30.58.016

4

67

Номер детали на чертеже:

67

Болт

Заводской номер: М16-6gх30.58.016 Количество на модель: 10

М16-6gх30.58.016

10

68

Номер детали на чертеже:

68

Болт

Заводской номер: М12-6gх35.58.016 Количество на модель: 4

М12-6gх35.58.016

4

70

Номер детали на чертеже:

70

Гайка

Заводской номер: М8-7Н.5.016 Количество на модель: 4

М8-7Н.5.016

4

72

Номер детали на чертеже:

72

Кольцо

Заводской номер: 00001394308500 Количество на модель: 8

00001394308500

8

73

Номер детали на чертеже:

73

Кольцо

Заводской номер: 00001394310500 Количество на модель: 8

00001394310500

8

79

Номер детали на чертеже:

79

Масленка 1.3Ц6ХР

Заводской номер: 00002740000101 Количество на модель: 14

00002740000101

14

80

Номер детали на чертеже:

80

Колпачек для прессмасленок

Заводской номер: 00002740106301 Количество на модель: 14

00002740106301

14

81

Номер детали на чертеже:

81

Подшипник

Заводской номер: 00095000005501 Количество на модель: 4

00095000005501

4

82

Номер детали на чертеже:

82

Подшипник

Заводской номер: 00095000007001 Количество на модель: 4

00095000007001

4

84

Номер детали на чертеже:

84

Шайба

Заводской номер: 8.65Г.016 Количество на модель: 4

8.65Г.016

4

85

Номер детали на чертеже:

85

Шайба

Заводской номер: 12.65Г.016 Количество на модель: 4

12.65Г.016

4

86

Номер детали на чертеже:

86

Шайба

Заводской номер: 16.65Г.016 Количество на модель: 14

16.65Г.016

14

87

Номер детали на чертеже:

87

Шайба

Заводской номер: С8.01.08кп.016 Количество на модель: 4

С8.01.08кп.016

4

88

Номер детали на чертеже:

88

Шайба

Заводской номер: С12.01.08кп.016 Количество на модель: 4

С12.01.08кп.016

4

89

Номер детали на чертеже:

89

Шайба

Заводской номер: С16.01.08кп.016 Количество на модель: 14

С16.01.08кп.016

14

92

Номер детали на чертеже:

92

Шнур

Заводской номер: Шнур1-4С Количество на модель: 12

Шнур1-4С

12
