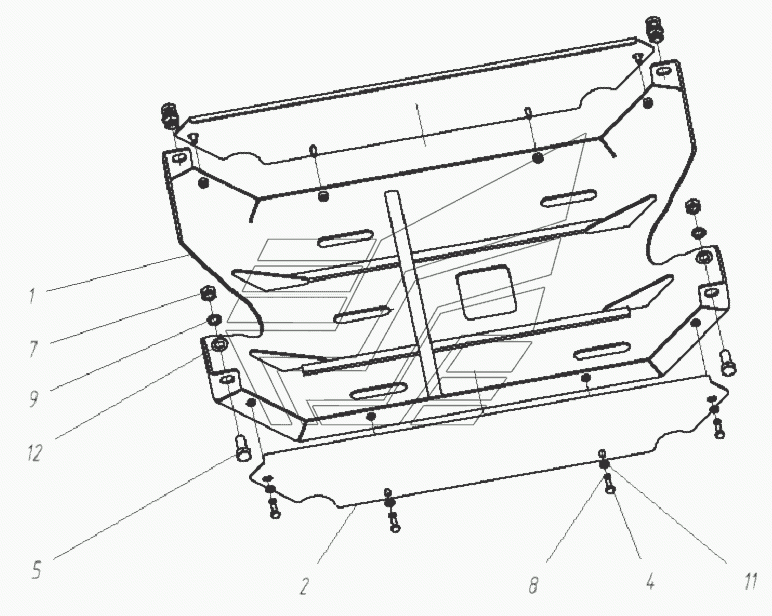

201010500000 00 Установка поддона WХ-200 (2017). Каталог 2017г.

000137182000 16 Гидроцилиндр WХ-200 (2017) 201020000000 00 Установка колес, 201020000000 01 Установка колес WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
7
8
9
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поддон

Заводской номер: 20101050100000 Количество на модель: 1
20101050100000
1
2

Номер детали на чертеже:

2

Лист гнутый

Заводской номер: 20101050000100 Количество на модель: 2
20101050000100
2
4

Номер детали на чертеже:

4

Болт М10-6gх30.58.016

Заводской номер: 00002640022901 Количество на модель: 8
00002640022901
8
5

Номер детали на чертеже:

5

Болт M20-6g50.88.20Г2Р.016

Заводской номер: 00002640064901 Количество на модель: 4
00002640064901
4
7

Номер детали на чертеже:

7

Гайка М20-6H.5.016

Заводской номер: 00002641062001 Количество на модель: 4
00002641062001
4
8

Номер детали на чертеже:

8

Шайба 10.65Г.016

Заводской номер: 00002644020601 Количество на модель: 8
00002644020601
8
9

Номер детали на чертеже:

9

Шайба 20.65Г.016

Заводской номер: 00002644021101 Количество на модель: 4
00002644021101
4
11

Номер детали на чертеже:

11

Шайба плоская

Заводской номер: 00002644061001 Количество на модель: 8
00002644061001
8
12

Номер детали на чертеже:

12

Шайба плоская

Заводской номер: 00002644062001 Количество на модель: 4
00002644062001
4
