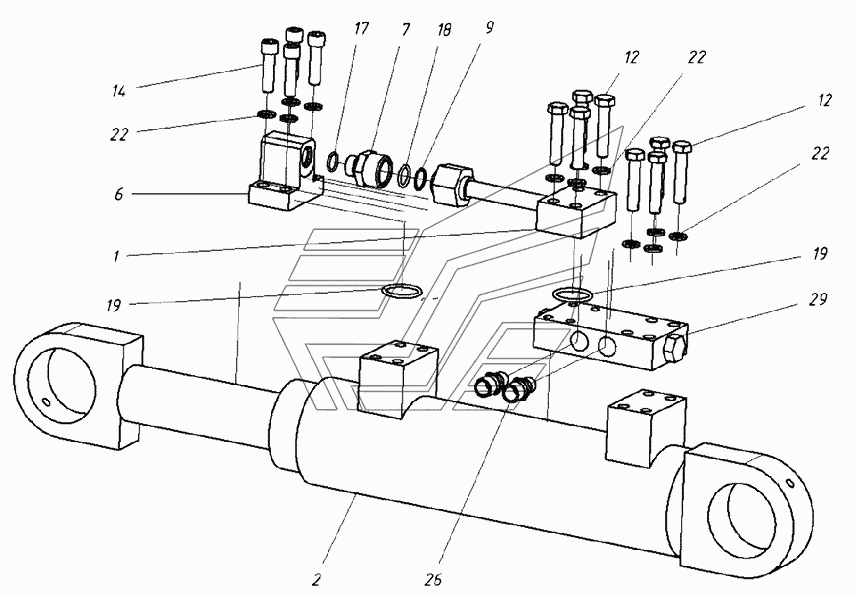

001410105300 00 Цилиндр отвала WХ-200 (2017). Каталог 2017г.

201030000000 00 Установка отвала WХ-200 (2017) 100630204000 16 Гидроцилиндр WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
6
7
9
12
14
17
18
19
22
26
29

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 00141010535000 Количество на модель: 1
00141010535000
1
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: 10063020400016 Количество на модель: 1
10063020400016
1
6

Номер детали на чертеже:

6

Фланец

Заводской номер: 00141010530100 Количество на модель: 1
00141010530100
1
7

Номер детали на чертеже:

7

Штуцер поджимной

Заводской номер: 00141010530200 Количество на модель: 1
00141010530200
1
9

Номер детали на чертеже:

9

Кольцо защитное

Заводской номер: 00013718064200 Количество на модель: 1
00013718064200
1
12

Номер детали на чертеже:

12

Болт М12-6gх60.88.016

Заводской номер: 00002640036201 Количество на модель: 8
00002640036201
8
14

Номер детали на чертеже:

14

Болт М12-8gх45.88.019

Заводской номер: 00002640034501 Количество на модель: 4
00002640034501
4
17

Номер детали на чертеже:

17

Кольцо 018-022-25-2-3

Заводской номер: 00006421000701 Количество на модель: 1
00006421000701
1
18

Номер детали на чертеже:

18

Кольцо 020-025-30-2-3

Заводской номер: 00006421000801 Количество на модель: 1
00006421000801
1
19

Номер детали на чертеже:

19

Кольцо 038-044-36-2-3

Заводской номер: 00006421001601 Количество на модель: 2
00006421001601
2
22

Номер детали на чертеже:

22

Шайба 12.65Г.016

Заводской номер: 00002644020701 Количество на модель: 12
00002644020701
12
26

Номер детали на чертеже:

26

Адаптер

Заводской номер: 00002648202201 Количество на модель: 2
00002648202201
2
29

Номер детали на чертеже:

29

Гидрозамок двухсторонний

Заводской номер: 00010000543101 Количество на модель: 1
00010000543101
1
