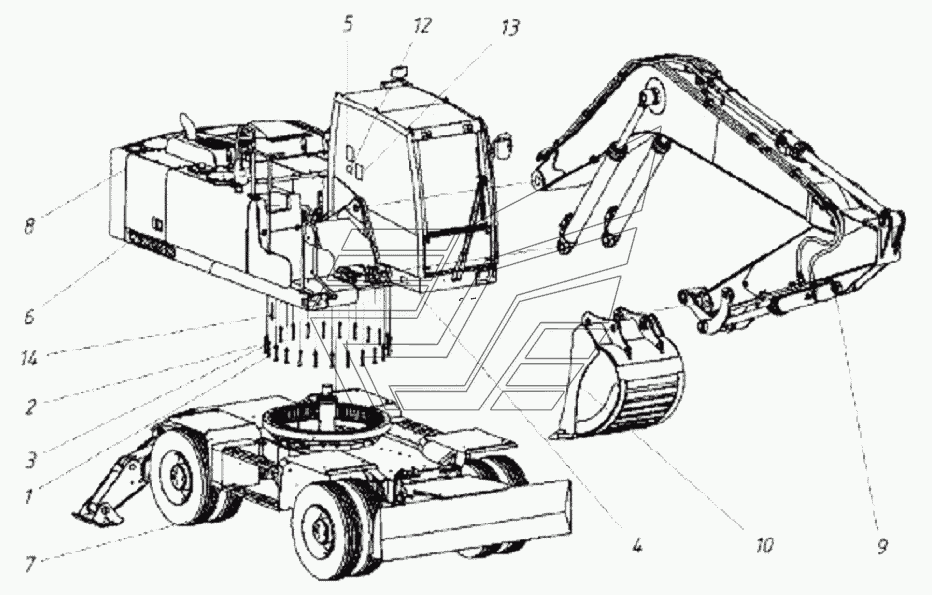

200000000000 00 Экскаватор пневмоколесный гидравлический WХ200 WХ-200 (2017). Каталог 2017г.

Перечень сборочных единиц WХ-200 (2017) 201000000000 00 Ходовая тележка в сборе WХ-200 (2017)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт M20-6gX160.109

Заводской номер: 00081507123101 Количество на модель: 23
00081507123101
23
2

Номер детали на чертеже:

2

Гайка М20-7Н.10.40Х.019

Заводской номер: 00002640302001 Количество на модель: 23
00002640302001
23
3

Номер детали на чертеже:

3

Шайба 20.65Г.016

Заводской номер: 00002644021101 Количество на модель: 23
00002644021101
23
4

Номер детали на чертеже:

4

Табличка экскаватора

Заводской номер: 20000000000200 Количество на модель: 1
20000000000200
1
5

Номер детали на чертеже:

5

Табличка управления

Заводской номер: 20000000000300 Количество на модель: 1
20000000000300
1
6

Номер детали на чертеже:

6

Установка наклеек

Заводской номер: 20000000011000 Количество на модель: 1
20000000011000
1
7

Номер детали на чертеже:

7

Ходовая тележка в сборе

Заводской номер: 20100000000000 Количество на модель: 1
20100000000000
1
8

Номер детали на чертеже:

8

Платформа поворотная с механизмами

Заводской номер: 202000000000ХХ Количество на модель: 1
202000000000ХХ
1
9

Номер детали на чертеже:

9

Установка рабочего оборудования

Заводской номер: 20300000000006 Количество на модель: 1
20300000000006
1
10

Номер детали на чертеже:

10

Установка ковша

Заводской номер: 20400000000002 Количество на модель: 1
20400000000002
1
10

Номер детали на чертеже:

10

Установка ковша

Заводской номер: 20400000000003 Количество на модель: 1
20400000000003
1
11

Номер детали на чертеже:

11

Комплект опций

Заводской номер: 20600000000000 Количество на модель: 1
20600000000000
1
12

Номер детали на чертеже:

12

Табличка

Заводской номер: 31420000000200 Количество на модель: 1
31420000000200
1
13

Номер детали на чертеже:

13

Табличка управления кондиционером

Заводской номер: 31492000000300 Количество на модель: 1
31492000000300
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 31851000000200 Количество на модель: 1
31851000000200
1
Перечень сборочных единиц WХ-200 (2017) 201000000000 00 Ходовая тележка в сборе WХ-200 (2017)
