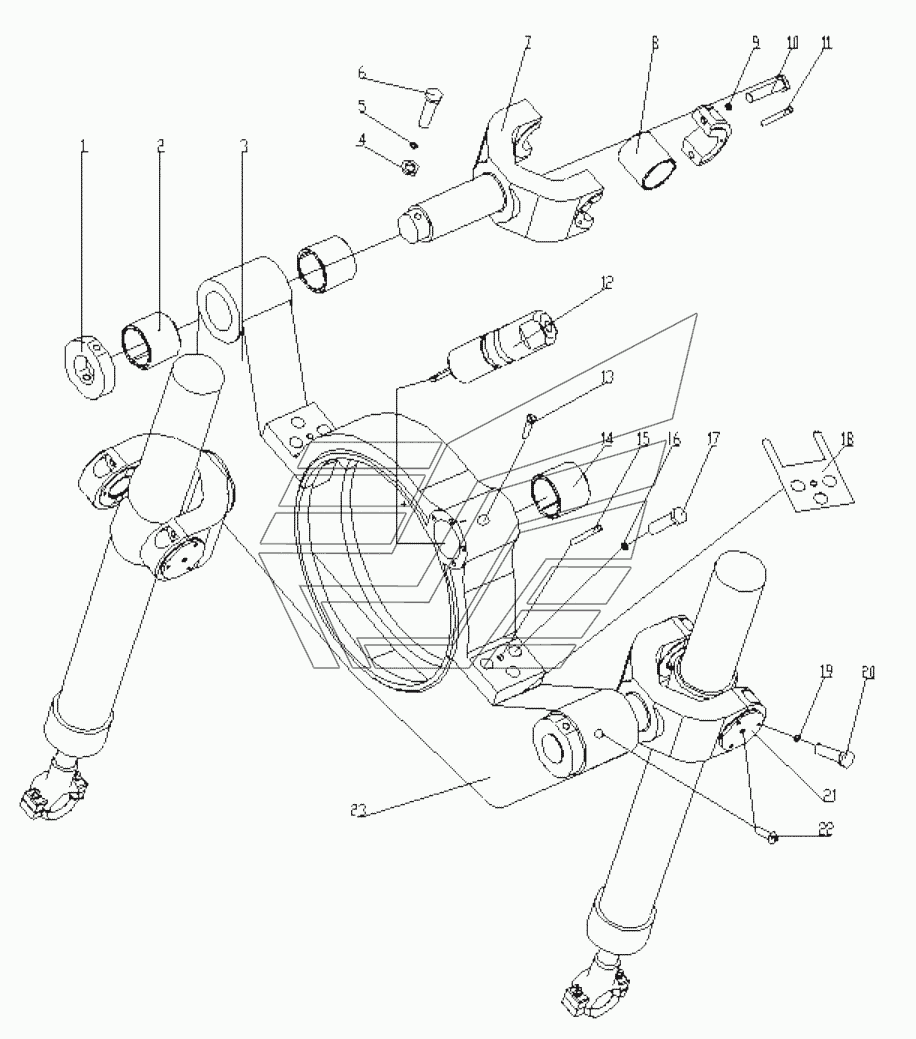

380300988 Swing Chassis Assy Автогрейдер-GR135. Каталог 2012г.

380301060 Blade Assy Автогрейдер-GR135 381600381 Turbine Box Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fixed ring

Заводской номер: 380300192 Количество на модель: 3
380300192
3
2

Номер детали на чертеже:

2

Bushing

Заводской номер: 380300749 Количество на модель: 2
380300749
2
3

Номер детали на чертеже:

3

Up swing frame

Заводской номер: 380300705 Количество на модель: 1
380300705
1
4

Номер детали на чертеже:

4

Гайка М12

Заводской номер: 805200049 Количество на модель: 1
805200049
1
5

Номер детали на чертеже:

5

Шайба 12

Заводской номер: 805300018 Количество на модель: 1
805300018
1
6

Номер детали на чертеже:

6

Болт M12x40

Заводской номер: 805000045 Количество на модель: 1
805000045
1
7

Номер детали на чертеже:

7

Fork ass'y

Заводской номер: 380300191 Количество на модель: 3
380300191
3
8

Номер детали на чертеже:

8

Bushing

Заводской номер: 380400337 Количество на модель: 2
380400337
2
9

Номер детали на чертеже:

9

Шайба 10

Заводской номер: 805300014 Количество на модель: 4
805300014
4
10

Номер детали на чертеже:

10

Screw

Заводской номер: 805100100 Количество на модель: 4
805100100
4
11

Номер детали на чертеже:

11

Pin

Заводской номер: 805604612 Количество на модель: 4
805604612
4
12

Номер детали на чертеже:

12

Telescopic pin

Заводской номер: 380300193 Количество на модель: 1
380300193
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 805105369 Количество на модель: 1
805105369
1
14

Номер детали на чертеже:

14

Copper sheathing

Заводской номер: 380400339 Количество на модель: 6
380400339
6
15

Номер детали на чертеже:

15

Pin

Заводской номер: 859906827 Количество на модель: 2
859906827
2
16

Номер детали на чертеже:

16

Шайба 24

Заводской номер: 805300034 Количество на модель: 6
805300034
6
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 805044462 Количество на модель: 6
805044462
6
18

Номер детали на чертеже:

18

Adjusting nut lock

Заводской номер: 380300658 Количество на модель: 8
380300658
8
19

Номер детали на чертеже:

19

Шайба М6

Заводской номер: 805300030 Количество на модель: 6
805300030
6
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 805000287 Количество на модель: 6
805000287
6
21

Номер детали на чертеже:

21

Cover

Заводской номер: 380400336 Количество на модель: 3
380400336
3
22

Номер детали на чертеже:

22

Oil cup

Заводской номер: 801103215 Количество на модель: 6
801103215
6
23

Номер детали на чертеже:

23

Down swing frame

Заводской номер: 380300703 Количество на модель: 1
380300703
1
