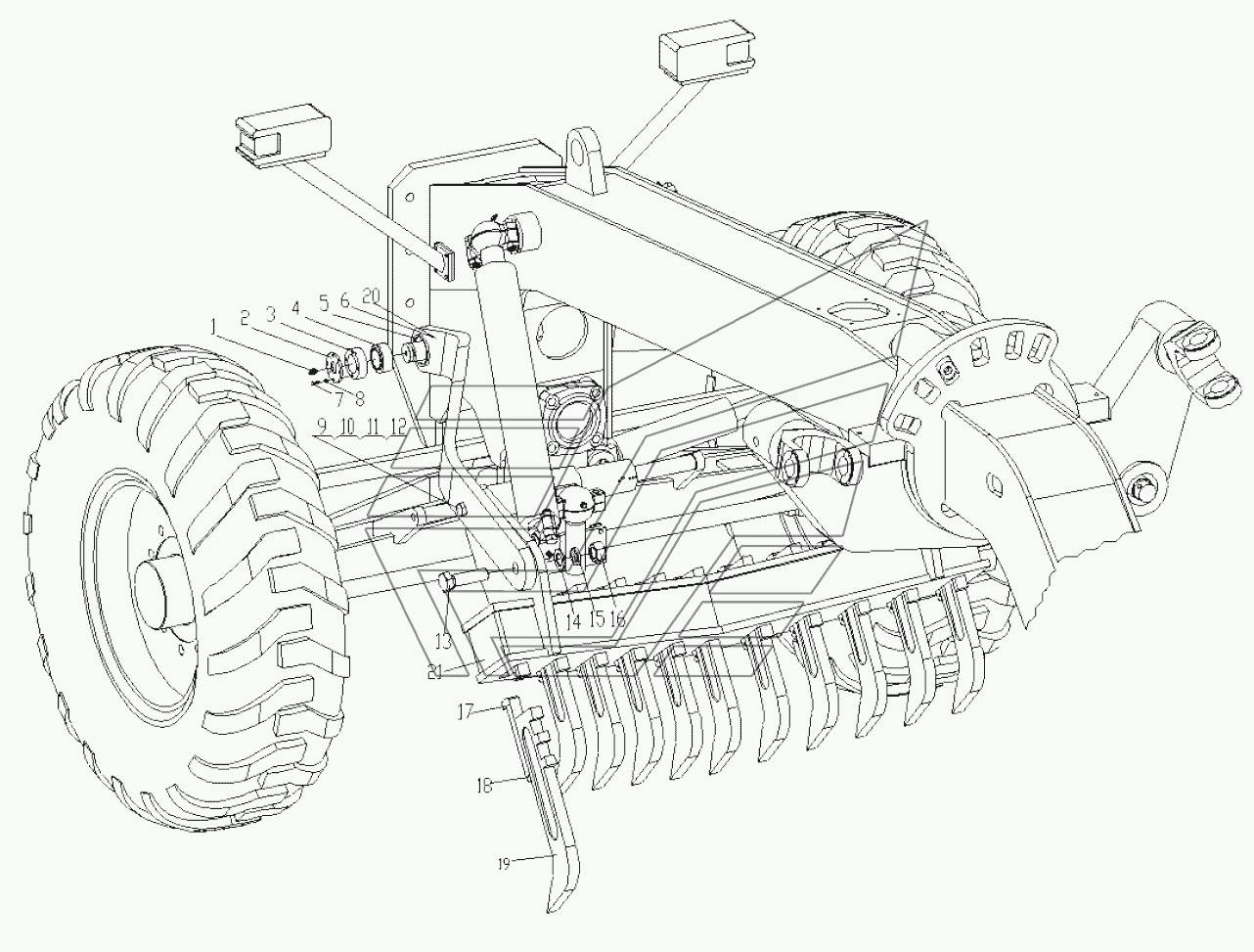

380300940 Front Scarifier Автогрейдер-GR135. Каталог 2012г.

380300111 Rear Ripper Автогрейдер-GR135 380301063 (G135003) Electrical System Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Oil cup

Заводской номер: 801103672 Количество на модель: 2
801103672
2
2

Номер детали на чертеже:

2

Stop

Заводской номер: 380300356 Количество на модель: 4
380300356
4
3

Номер детали на чертеже:

3

Stop

Заводской номер: 380300357 Количество на модель: 2
380300357
2
4

Номер детали на чертеже:

4

Joint bearing

Заводской номер: 800515281 Количество на модель: 2
800515281
2
5

Номер детали на чертеже:

5

Elastic retainer

Заводской номер: 805400050 Количество на модель: 4
805400050
4
6

Номер детали на чертеже:

6

Left coupling plate

Заводской номер: 380300349 Количество на модель: 1
380300349
1
7

Номер детали на чертеже:

7

Болт М6х20

Заводской номер: 805000525 Количество на модель: 8
805000525
8
8

Номер детали на чертеже:

8

Шайба М6

Заводской номер: 805300030 Количество на модель: 8
805300030
8
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 805000250 Количество на модель: 2
805000250
2
10

Номер детали на чертеже:

10

Шайба 20

Заводской номер: 805300112 Количество на модель: 10
805300112
10
11

Номер детали на чертеже:

11

Шайба 20

Заводской номер: 805300023 Количество на модель: 6
805300023
6
12

Номер детали на чертеже:

12

Гайка М20

Заводской номер: 805200052 Количество на модель: 2
805200052
2
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 805001999 Количество на модель: 2
805001999
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 805300118 Количество на модель: 2
805300118
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 805300048 Количество на модель: 2
805300048
2
16

Номер детали на чертеже:

16

Nut

Заводской номер: 805200076 Количество на модель: 2
805200076
2
17

Номер детали на чертеже:

17

Pin

Заводской номер: 380900904 Количество на модель: 11
380900904
11
18

Номер детали на чертеже:

18

Cotter pin

Заводской номер: 805600222 Количество на модель: 11
805600222
11
19

Номер детали на чертеже:

19

Rake tooth

Заводской номер: 380900903 Количество на модель: 11
380900903
11
20

Номер детали на чертеже:

20

Right coupling plate

Заводской номер: 380300352 Количество на модель: 1
380300352
1
21

Номер детали на чертеже:

21

Base assembly

Заводской номер: 380300346 Количество на модель: 1
380300346
1
