  6. 380301097 (G135C00) Instrumentation Console Assy

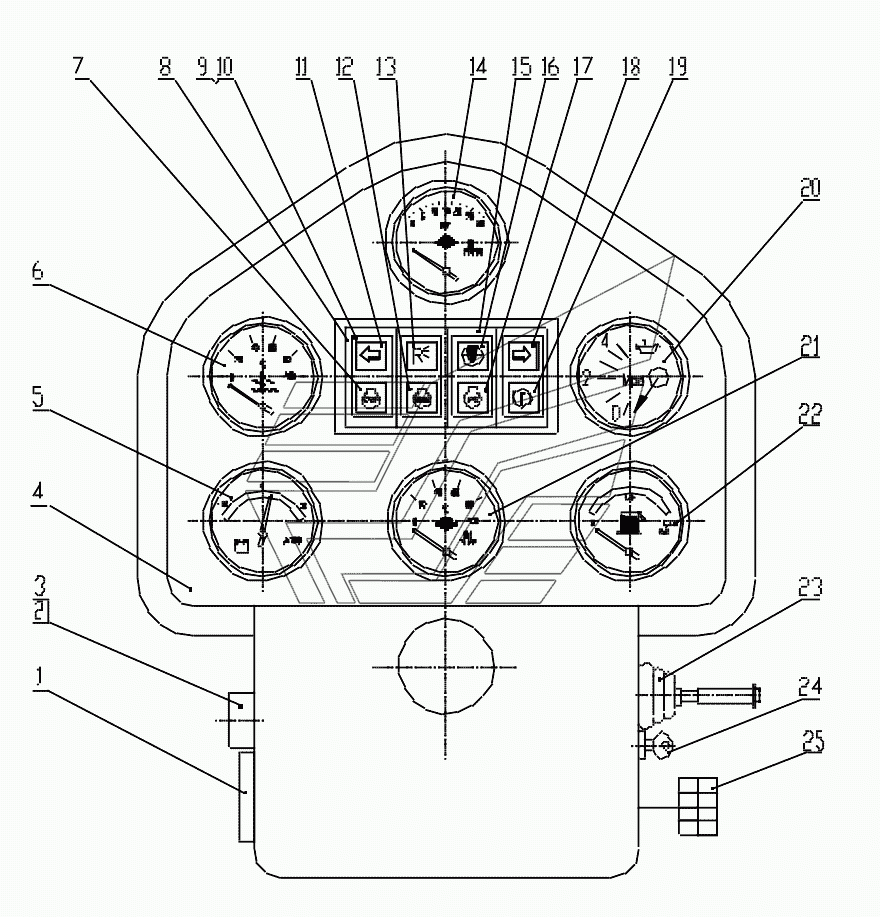

380301097 (G135C00) Instrumentation Console Assy Автогрейдер-GR135. Каталог 2012г.

380301103 (G135003) Instrumentation Console Assy Автогрейдер-GR135 380301104 (G135003) Operating Plate Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuse box

Заводской номер: 803677608 Количество на модель: 1
803677608
1
2

Номер детали на чертеже:

2

Starting button

Заводской номер: 803543240 Количество на модель: 1
803543240
1
3

Номер детали на чертеже:

3

Switch element

Заводской номер: 803677609 Количество на модель: 1
803677609
1
4

Номер детали на чертеже:

4

T.c oil pressure gauge

Заводской номер: 803506977 Количество на модель: 1
803506977
1
5

Номер детали на чертеже:

5

Ampere meter engine water

Заводской номер: 803543419 Количество на модель: 1
803543419
1
6

Номер детали на чертеже:

6

Temperature gauge

Заводской номер: 803543210 Количество на модель: 1
803543210
1
7

Номер детали на чертеже:

7

Engine stop lamp

Заводской номер: 803543298 Количество на модель: 1
803543298
1
8

Номер детали на чертеже:

8

Middle frame

Заводской номер: 819900384 Количество на модель: 2
819900384
2
9

Номер детали на чертеже:

9

Double indicator board

Заводской номер: 803500240 Количество на модель: 4
803500240
4
10

Номер детали на чертеже:

10

Indicator light units

Заводской номер: 803500196 Количество на модель: 8
803500196
8
11

Номер детали на чертеже:

11

Left indictor light

Заводской номер: 803543233 Количество на модель: 1
803543233
1
12

Номер детали на чертеже:

12

Engine warning lamp

Заводской номер: 803543297 Количество на модель: 1
803543297
1
13

Номер детали на чертеже:

13

Reverse light

Заводской номер: 803543234 Количество на модель: 1
803543234
1
15

Номер детали на чертеже:

15

Side frame

Заводской номер: 803700084 Количество на модель: 1
803700084
1
16

Номер детали на чертеже:

16

Filter indictor light

Заводской номер: 803543236 Количество на модель: 1
803543236
1
17

Номер детали на чертеже:

17

Start indicating lamp

Заводской номер: 803543296 Количество на модель: 1
803543296
1
18

Номер детали на чертеже:

18

Right indictor light

Заводской номер: 803543237 Количество на модель: 1
803543237
1
19

Номер детали на чертеже:

19

Brake indictor light

Заводской номер: 803543239 Количество на модель: 1
803543239
1
20

Номер детали на чертеже:

20

Engine oil pressure gauge

Заводской номер: 803506978 Количество на модель: 1
803506978
1
22

Номер детали на чертеже:

22

Fuel level meter

Заводской номер: 803506984 Количество на модель: 1
803506984
1
23

Номер детали на чертеже:

23

Switch

Заводской номер: 803600736 Количество на модель: 1
803600736
1
24

Номер детали на чертеже:

24

Key switch

Заводской номер: 803677610 Количество на модель: 1
803677610
1
25

Номер детали на чертеже:

25

Instrumentation console cable

Заводской номер: 380500825 Количество на модель: 1
380500825
1
380301103 (G135003) Instrumentation Console Assy Автогрейдер-GR135 380301104 (G135003) Operating Plate Автогрейдер-GR135
