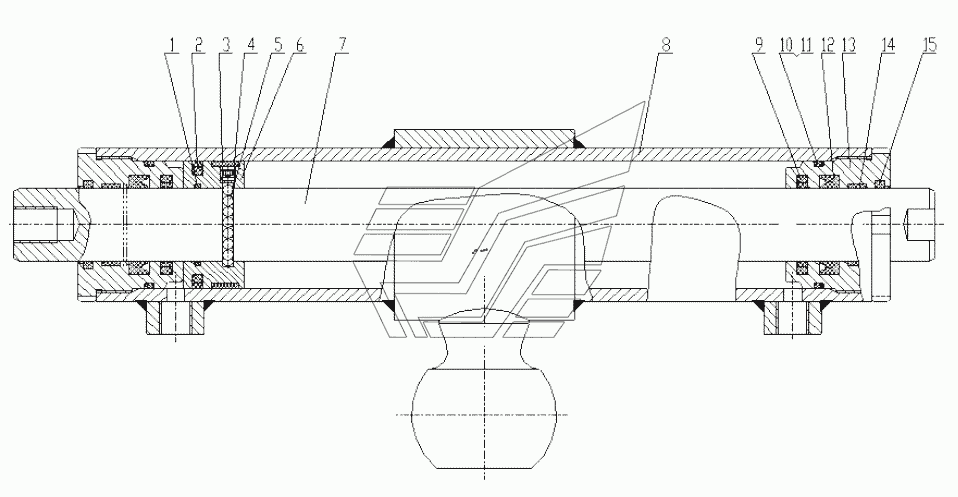

380900708 Front Wheel Steering Cylinder Автогрейдер-GR135. Каталог 2012г.

380900711 Left Blade Hoist Cylinder Автогрейдер-GR135 380900702 Right Articulated Steering Cylinder Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O ring

Заводской номер: 803192170 Количество на модель: 1
803192170
1
2

Номер детали на чертеже:

2

Glyd ring

Заводской номер: 803192264 Количество на модель: 1
803192264
1
3

Номер детали на чертеже:

3

Support ring

Заводской номер: 803268681 Количество на модель: 1
803268681
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: 805100073 Количество на модель: 1
805100073
1
5

Номер детали на чертеже:

5

Steel ball

Заводской номер: 800511423 Количество на модель: 1
800511423
1
6

Номер детали на чертеже:

6

Piston

Заводской номер: 803268682 Количество на модель: 1
803268682
1
7

Номер детали на чертеже:

7

Rod

Заводской номер: 803268683 Количество на модель: 1
803268683
1
8

Номер детали на чертеже:

8

Cylinder body

Заводской номер: 803268684 Количество на модель: 1
803268684
1
9

Номер детали на чертеже:

9

Step seal

Заводской номер: 803192265 Количество на модель: 2
803192265
2
10

Номер детали на чертеже:

10

Sleeve,guide

Заводской номер: 803268685 Количество на модель: 2
803268685
2
11

Номер детали на чертеже:

11

O ring

Заводской номер: 801100080 Количество на модель: 2
801100080
2
12

Номер детали на чертеже:

12

Retainer

Заводской номер: 803268686 Количество на модель: 2
803268686
2
13

Номер детали на чертеже:

13

U ring

Заводской номер: 803192266 Количество на модель: 2
803192266
2
14

Номер детали на чертеже:

14

Support ring

Заводской номер: 803268687 Количество на модель: 2
803268687
2
15

Номер детали на чертеже:

15

Dust ring

Заводской номер: 381600478 Количество на модель: 2
381600478
2
