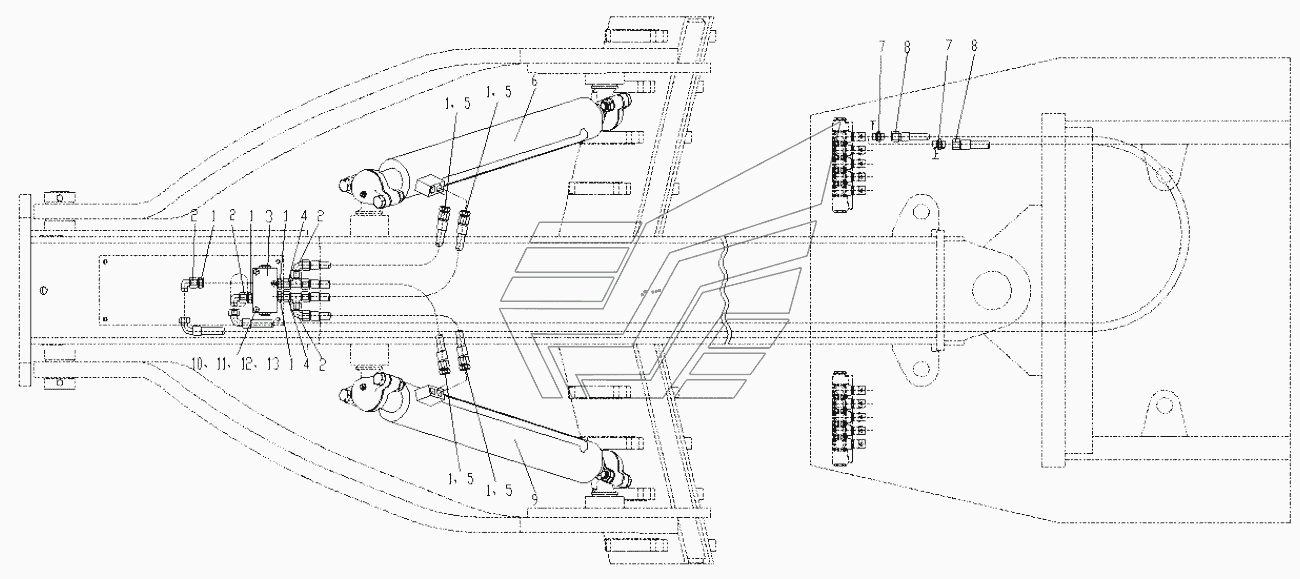

380300111 Hydraulic System Of Front Scarifier Автогрейдер-GR135. Каталог 2012г.

803045340 Duplicate Gear Pump Автогрейдер-GR135

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Joint

Заводской номер: 803601023 Количество на модель: 8
803601023
8
2

Номер детали на чертеже:

2

Right angle union joint

Заводской номер: 803190692 Количество на модель: 4
803190692
4
3

Номер детали на чертеже:

3

Double-pass hydraulic lockout

Заводской номер: 803011215 Количество на модель: 1
803011215
1
4

Номер детали на чертеже:

4

Nipple

Заводской номер: 803190710 Количество на модель: 2
803190710
2
5

Номер детали на чертеже:

5

Hose assembly

Заводской номер: 803190747 Количество на модель: 4
803190747
4
6

Номер детали на чертеже:

6

Right scarifier cylinder

Заводской номер: 803010999 Количество на модель: 1
803010999
1
7

Номер детали на чертеже:

7

Joint

Заводской номер: 803190754 Количество на модель: 2
803190754
2
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: 803191013 Количество на модель: 2
803191013
2
9

Номер детали на чертеже:

9

Left scarifier cylinder

Заводской номер: 803010998 Количество на модель: 1
803010998
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 805000075 Количество на модель: 3
805000075
3
11

Номер детали на чертеже:

11

Шайба 8

Заводской номер: 805300010 Количество на модель: 3
805300010
3
12

Номер детали на чертеже:

12

Шайба 8

Заводской номер: 805300069 Количество на модель: 3
805300069
3
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 805200045 Количество на модель: 3
805200045
3
